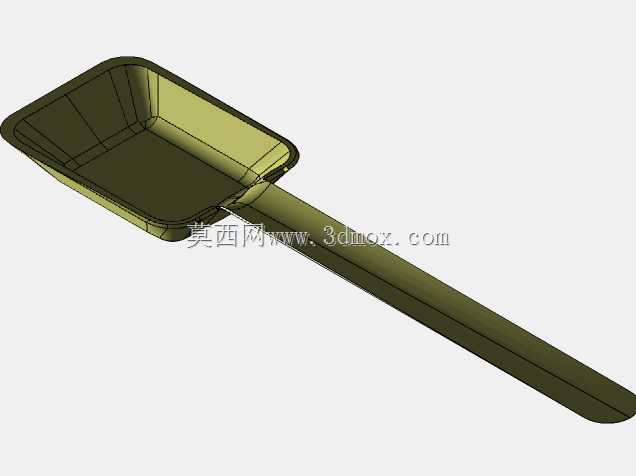

一体式长柄方形舀料钢勺结构设计

　　这款长柄方头钢勺的设计，最初是针对车间零散颗粒料、粉料人工取料场景做的优化，日常生产里，操作工人取用料桶内的塑料粒子、金属粉末、化工散料时，普通圆勺容易在舀取过程中出现物料挂边、转角处残留的问题，尤其是方型料桶的边角位置，圆勺无法贴合桶壁刮取余料，每次取料都会有不少物料残留在桶角，长期积累既造成原料浪费，清理料桶时也额外增加工作量。设计时首先把勺头做成带圆角的方形结构，勺头四边做了15度的外翻拔模角度，一方面方便冲压成型后的脱模工序，另一方面舀料时可以完全贴合方形料桶的内壁与转角，刮取余料时不会留下死角，勺头内部做了圆弧过渡，没有尖锐的内角，物料不会在勺内淤积，倾倒时能完全流出，不会出现粉料挂壁残留的情况。

　　勺头与手柄的连接位置没有采用常见的铆接结构，而是做了一体化的延伸设计，手柄从勺头尾部直接拉伸成型，连接位置做了渐变的加厚过渡，避免长期受力出现断裂，日常使用中不管是舀取密度较大的金属颗粒，还是用力刮蹭桶壁，连接位置都不会出现应力集中导致的变形、开裂问题。手柄整体做了细长的扁平结构，截面是带圆弧的矩形，握持时贴合手掌的受力角度，长时间握持取料不会硌手，手柄长度做了适配常规25L料桶的深度设计，手掌握持在手柄尾部时，勺头可以轻松抵达料桶底部，不需要将手臂深入桶内，避免粉料、颗粒料沾到袖口，尤其适合取用有轻微刺激性的工业散料时使用。勺头的边缘做了卷边钝化处理，没有锋利的切口，日常使用时不会划伤操作人员的手部，也不会刮花料桶的内壁，

　　不管是塑料料桶还是金属料桶，长期使用都不会造成桶壁损伤。勺体整体的壁厚做了均匀化设计，整体厚度保持在1.2mm，既保证了足够的结构强度，舀取较重物料时不会出现勺头变形，又不会因为整体过重增加操作人员的握持负担。从实际使用场景来看，这款钢勺除了工业车间取料之外，也可以适配粮油加工、食品原料分装等场景的散料舀取需求，整体结构没有多余的装饰性设计，所有的外形特征都围绕实际使用的功能性展开，没有冗余的结构，加工时只需要通过冲压、折弯、卷边几道常规五金工序就能完成量产，加工难度低，成品一致性好。建模过程中特意对所有的转角位置做了应力校核，尤其是勺头与手柄的过渡位置，通过R角的优化把受力分散到整个手柄段，避免长期反复受力出现金属疲劳，

　　手柄的尾部做了微翘的圆弧处理，放置在工作台面时不会出现勺头直接接触台面的情况，能保持勺头的清洁，也不会因为台面的污渍污染勺内盛放的物料。实际测试中，这款勺的单次舀取容量刚好适配常规生产中单次投料的分量，操作人员不需要反复多次舀取就能完成单次投料作业，能有效提升小批量人工投料的作业效率，方头的设计在舀取平铺在托盘上的散料时，也能比圆勺更轻松地把物料收拢舀起，不会出现物料从勺边两侧漏出的问题。
