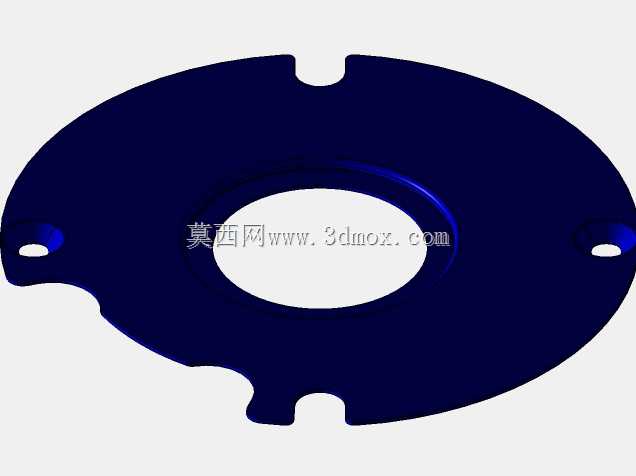

带定位缺口环形法兰掩护挡片结构

　　在流体管路、旋转轴端防护、设备腔体密封的实际工程场景里，这类带周向定位缺口的环形掩护挡片，是很容易被忽略但直接影响设备运行稳定性的小尺寸结构件。很多刚入行的结构工程师做这类零件建模时，往往只关注中心通孔的尺寸匹配，忽略了周向定位缺口的公差配合，最后装配时要么挡片跟转无法起到限位掩护作用，要么缺口跟定位凸台卡滞，强行压装后出现挡片翘曲，导致防护间隙漏灰、渗液，反而给后续设备运维埋下隐患。

　　从实际功能来看，这个零件核心作用是在两个配合端面之间形成掩护隔断，一方面阻挡外部粉尘、切削碎屑、飞溅液体进入设备内部的轴承、密封腔或者传动配合面，另一方面也能在装配时起到轴向间隙调整的垫片作用，部分工况下还能配合密封件形成端面的预紧支撑，避免软质密封件被挤压过度出现永久变形。设计这类零件的时候，首先要确定的是中心通孔的尺寸边界，这个尺寸必须跟穿过的轴类、管路外径留合理的配合间隙，间隙太小会跟运动件发生摩擦剐蹭，长时间运行后磨出金属碎屑反而污染内部腔体，间隙太大又会失去掩护的作用，外部杂物很容易从缝隙钻进设备内部，一般静态配合场景下单边间隙控制在0.1到0.2毫米即可，如果是穿过旋转轴的场景，还要根据轴的径向跳动量适当放大间隙，避免高速转动时跟挡片发生碰磨。

　　周向的几个缺口是这个零件设计的核心，这些缺口不是随意开设的，而是要跟安装基座上的定位凸台一一对应，一方面是防止挡片在设备运行过程中出现周向转动，保证掩护位置始终对准需要防护的区域，另一方面缺口的开设位置也决定了装配时的防错效果，不同规格的挡片可以通过缺口的数量、角度位置做区分，避免产线装配时拿错零件。做三维建模的时候，这些缺口的轮廓不能直接做直角过渡，直角位置在冲压加工的时候会出现应力集中，零件受挤压的时候很容易从直角位置开裂，所以每个缺口的根部都要做小圆角过渡，圆角半径要根据板材厚度来定，一般不小于板材厚度的0.5倍，既方便冲压模具加工，也能提升零件的结构强度。

　　零件的外圆尺寸也不是随便定的，要完全覆盖住需要掩护的腔体开口，外圆边缘要跟安装基座的沉台尺寸匹配，装配后挡片外圆跟沉台内壁之间留很小的定位间隙，保证挡片不会出现径向窜动。零件的厚度选择要结合实际工况，如果是用在有轴向预紧的场景，厚度公差要控制在±0.02毫米以内，避免多个零件叠装的时候累计公差过大，导致整体装配尺寸超差；如果只是静态防尘掩护的场景，厚度公差可以适当放宽，降低加工成本。另外零件的两个端面都要做平整处理，不能有冲压产生的毛刺、翘曲，不然装配后会出现端面缝隙，影响掩护密封的效果，跟密封件配合的一面还要做表面粗糙度控制，太粗糙的表面会磨损软质密封件，缩短密封件的使用寿命。

　　在实际建模过程中，很多工程师会直接用拉伸命令一次性做出整个轮廓，但实际生产中这类薄型环形挡片大多是冲压加工成型，建模的时候就要考虑冲压工艺的可行性，比如所有的轮廓转角都要避免锐角，缺口的开设位置不能距离外圆边缘太近，不然冲压的时候边缘容易出现变形，零件的平面度达不到要求。如果是用在有腐蚀环境的场景，建模时还要预留表面处理的厚度余量，比如镀锌、镀镍的层厚一般在0.005到0.01毫米之间，尺寸标注的时候要把这个余量考虑进去，避免表面处理后零件尺寸超差装不进去。

　　这类零件虽然结构简单，但是在很多设备里的用量不小，比如减速机的端盖内侧、液压阀块的结合面、电机轴承的外侧挡圈位置，都会用到类似结构的掩护挡片，设计的时候不能因为零件小就忽略细节，往往就是这些小零件的设计缺陷，会导致整个设备出现漏油、进灰、轴承磨损等大故障。做三维建模的时候要结合实际安装场景的边界条件，先确定安装空间的轴向、径向尺寸限制，再匹配定位结构的位置，最后根据工况选择合适的材料和厚度，才能让这个小零件真正起到应有的掩护防护作用，避免后续生产和运维中出现不必要的问题。
