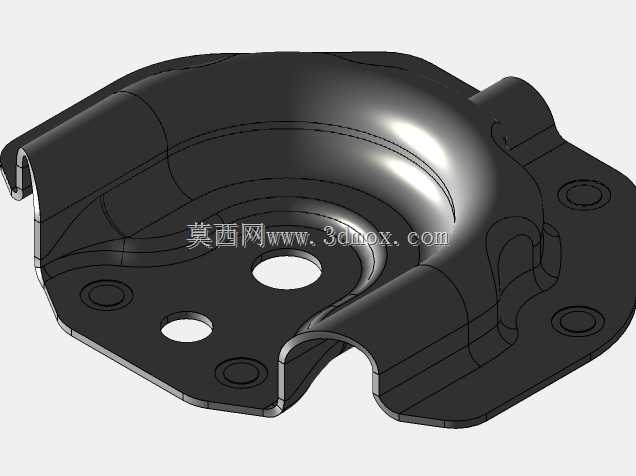

汽车用支架式油箱连接固定结构件

　　在商用车与乘用车的燃油供给系统布置中，油箱的安装固定直接关系到整车行驶过程中的燃油系统稳定性，这类支架式油箱接头结构，正是承担油箱本体与车身底盘、燃油管路之间衔接定位的核心承载件。不同于常规的管路接头仅承担通油密封功能，该结构将安装固定支架与管路衔接接口整合为一体，采用一体冲压成型的钣金结构，减少了分散零件带来的装配累积误差，同时降低了整车装配环节的零件管理成本与螺栓连接点数量。

　　从实际装车场景来看，该结构件安装在油箱壳体的上表面靠近边缘位置，一方面要为燃油管路提供稳定的对接基准，保证加油过程、燃油泵供油过程中管路接口不会因为车身振动出现松脱渗漏，另一方面要通过自身的翻边承载结构，将油箱的部分载荷传递到车身底盘的安装点上，抵消车辆在颠簸路面行驶时油箱产生的惯性冲击。设计过程中，首先要匹配油箱壳体的曲面弧度，支架底部的贴合型面完全按照油箱外壳的冲压曲率做匹配设计，保证安装后支架与油箱表面完全贴合，避免出现局部应力集中导致油箱壳体变形，尤其是在低温环境下塑料油箱材质脆性提升的工况下，贴合面的间隙控制直接影响长期使用的可靠性。

　　结构上的三个安装孔位采用了不等径设计，中心大孔为管路穿接通道，周边两个小孔为螺栓固定孔，孔位周边都做了局部压筋强化处理，提升孔位周围的钣金刚度，避免螺栓拧紧时出现板面塌陷。支架边缘的多段翻边结构并非工艺冗余设计，向上翻起的立边一方面提升了整个支架的抗扭刚度，在承受侧向管路拉扯力时不会出现板面翘曲，另一方面翻边形成的围挡结构可以在管路接口出现微量渗油时，暂时容纳渗漏的燃油，避免直接滴落到高温排气部件上引发安全隐患。支架向外延伸的法兰安装边设置了三个定位凸点，安装时可以先通过凸点卡入油箱对应的预定位孔，实现支架的预固定，不需要操作人员手扶即可完成螺栓拧紧作业，大幅提升总装线的装配效率。

　　安装边界方面，该支架的整体外轮廓控制在120mm×90mm范围内，翻边高度不超过18mm，保证安装后不会和油箱上方的车身底板加强梁产生运动干涉，在车辆满载工况下车身上下跳动极限位置，支架与周边部件的最小安全间隙保持在8mm以上，避免行驶过程中出现碰撞异响。固定孔的位置度公差控制在±0.2mm以内，保证管路对接时的同轴度要求，避免因为安装错位导致管路密封件偏磨出现渗漏。钣金厚度选用1.5mm的冷轧低碳钢板，表面采用电泳防锈处理，兼顾结构强度与轻量化要求，经过CAE仿真验证，在承受200N的侧向拉扯力时，支架的最大变形量不超过0.3mm，完全满足整车10年或25万公里的使用强度要求。

　　不同于分体式的支架加接头结构，该一体结构取消了支架与接头之间的焊接工序，避免了焊接热变形导致的尺寸偏差，同时也消除了焊接位置的锈蚀风险，在整车耐久测试中，经过盐雾腐蚀、高低温循环、振动冲击等多轮试验后，结构未出现裂纹、松动、渗漏等失效问题。在售后维修环节，该结构的集成化设计也降低了更换难度，不需要拆解多个关联零件即可完成接头部位的密封件更换，减少维修工时。对于三维建模从业者而言，这类结构的建模重点在于贴合曲面的精准构建、翻边特征的工艺性处理，以及安装孔位的位置度校验，需要充分考虑冲压工艺的成型极限，避免出现拉伸过度导致的板面开裂，同时要兼顾装配环节的操作空间，保证螺栓拧紧工具可以顺利到达拧紧位置，不会和周边结构产生干涉。
