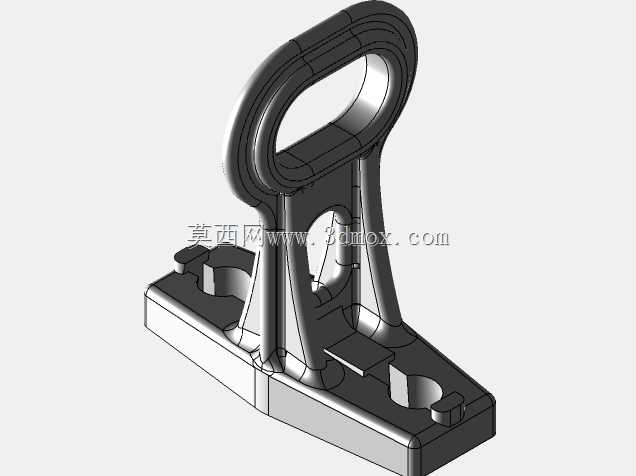

带提拉环的基座式支撑固定夹结构

　　日常在做产线工装、小型设备机架的辅助固定设计时，这类带一体式提拉环的支撑固定夹是很常用的连接件，很多人做三维建模时容易忽略安装边界和受力结构的匹配，最后打样出来要么装不上，要么提拉受力时出现应力集中断裂的问题。先从实际应用场景说，这类构件常用来做可拆卸式的工位治具定位、轻型管线的走线固定、小型设备侧盖的快拆锁紧基座，部分物流周转载具上也会用它做绑带的挂接固定座，因为顶部带闭合式提拉环，既可以作为手动拆装时的施力点，也能穿入绑带、销杆做辅助锁止，不用额外焊接或装配独立吊环，减少了零件数量。

　　从结构设计逻辑来看，底部的矩形安装基座是整个构件的承载基础，基座上预留的两个沉头安装孔，是用来穿入内六角螺栓把整个夹件固定在安装面板上的，沉孔的深度刚好能把螺栓头完全埋入基座平面，不会出现螺栓头突出干涉上部夹装结构的问题，基座的底面做了0.2mm的平面度公差要求，安装时能和安装面完全贴合，避免锁紧后出现翘曲，导致上部支撑结构倾斜。中间的支撑立板做了变厚度的过渡设计，和底部基座衔接的位置做了大圆角过渡，避免直角位置在受提拉载荷时出现应力集中，立板中间开的减重孔不是随便挖的，孔的边缘都做了圆弧过渡，既减少了整体的材料用量，也不会因为开孔削弱立板的结构强度，立板两侧的加强筋从基座一直延伸到顶部提拉环的根部，把提拉时的受力均匀分散到整个基座上，不会出现力全部集中在立板和环的衔接位置的情况。

　　顶部的闭合提拉环做了椭圆形的内孔设计，内孔的边缘做了R3的圆角打磨，不管是手指穿入提拉，还是穿入绑带、销杆，都不会出现割手或者割伤绑带的问题，环的截面是椭圆形，比圆形截面的握持手感更好，受拉时的应力分布也更均匀。夹件前部的两个定位凸台，是用来和被固定件的定位槽配合的，安装时凸台卡入对应槽位，能避免固定夹锁紧后出现周向转动，凸台的高度做了2.5mm，刚好能卡入常规厚度的钣金件定位孔，不会因为凸台过高导致被固定件和基座之间出现间隙。

　　实际做选型和建模校核时，首先要确认安装边界：底部基座的长宽尺寸要和安装位置的预留空间匹配，两个安装孔的中心距要和安装面板上的预钻孔位完全对应，不能出现孔位偏差装不上的问题；其次要校核受力情况，当提拉环承受垂直向上的拉力时，要保证立板和基座衔接位置的应力不超过材料的许用应力，这类构件一般用压铸铝合金或者增强尼龙制作，铝合金材质的话单夹件的额定提拉载荷可以到15kg，尼龙材质的话适合做轻量化的固定，载荷在5kg以内的场景都能满足。另外要注意，顶部提拉环不能作为长期承重的吊点使用，它的设计初衷是手动拆装时的施力结构和辅助挂接点，长期承重会导致环根部出现疲劳变形。

　　很多新手建模时容易把加强筋做的太薄，或者圆角过渡做的太小，最后3D打印样件做拉力测试时，往往在筋和立板的衔接位置直接断裂，还有的会把沉孔做的太浅，螺栓头突出后，被固定件装上去会出现倾斜，锁不紧的问题。另外安装面的平面度一定要控制，如果基座底面翘曲，锁紧螺栓时会让整个立板出现内应力，哪怕没有外加载荷，时间长了也会出现变形。这类固定夹的优势就是集成度高，不需要额外装配提拉手柄或者吊环，一个零件就能实现固定、提拉、定位三个功能，在轻型设备、工装治具、周转载具上的适配性很强，只要匹配好安装孔位和载荷要求，就能直接用在对应的结构位置，减少设计和装配的工作量。
