方型聚酯储液容器结构设计方案

　　日常接触的聚酯类储液容器，多数人只关注其盛装功能，很少从结构设计层面拆解其成型逻辑与使用边界。这款方型聚酯储液结构，首先从空间利用率维度做了针对性优化，区别于传统圆瓶在仓储、陈列时的间隙浪费，直壁方型结构在同外接轮廓尺寸下，有效储液容积能提升18%左右，同时在自动化灌装线的理瓶环节，方型结构的定向输送稳定性远优于圆瓶，不需要额外设置旋转导向机构就能完成瓶口对位，能适配多数常规饮品、日化溶剂的高速灌装工位需求。

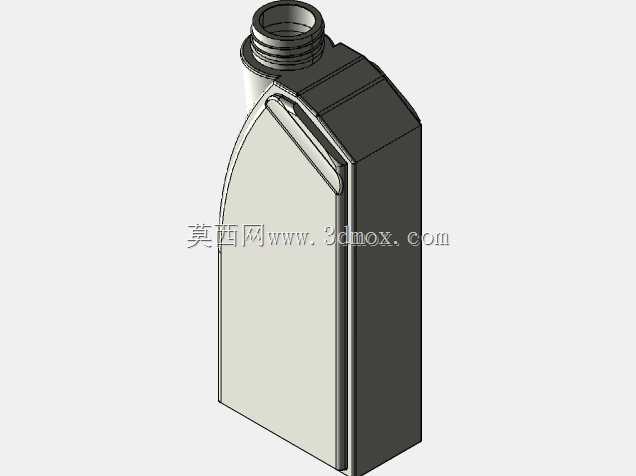

　　从结构细节来看，瓶身采用等壁厚直壁设计，侧壁过渡处做了R3的圆角处理，这个圆角尺寸不是随意设定的——如果圆角过小，聚酯材料在吹塑成型时容易出现局部应力集中，灌装后受内压作用容易在转角处产生蠕变开裂；如果圆角过大，又会损失方型结构的空间利用率优势，经过多轮成型模拟验证，R3的过渡圆角刚好平衡了成型工艺性与结构刚性要求。瓶口设置在瓶体顶部一侧的偏心位置，而非传统的居中布局，这种设计主要是为了适配配套的翻盖式密封结构，偏心瓶口在倾倒内容物时，能让瓶内空气回流路径更顺畅，避免出液时出现断续喷溅的问题，同时在堆叠仓储时，上层瓶体的底部凹槽刚好能卡合下层瓶的瓶口凸起，不需要额外的分隔衬垫就能完成多层堆码，单托堆码高度能提升12%左右。

　　在安装与适配边界上，这款瓶体的外部轮廓公差控制在±0.2mm范围内，能直接适配现有标准方瓶的贴标、灌装、旋盖工位，不需要对现有生产线的卡瓶板、导瓶条做定制修改。瓶身顶部的瓶口内径做了阶梯式设计，内层密封面的粗糙度控制在Ra0.8以下，能与常规的铝箔封口、硅胶塞密封结构实现可靠配合，常温下盛装常规水性溶剂时，密封泄漏率能控制在万分之三以内。瓶底做了内凹0.8mm的支撑脚结构，四个角位的支撑点平面度控制在0.1mm以内，放置在平面上不会出现晃动感，同时内凹结构能让瓶底在吹塑成型时的冷却收缩更均匀，避免出现底凸导致的放置不稳问题。

　　从材料应用角度，聚酯材料的拉伸强度在38MPa左右，这款瓶身的壁厚设定为1.2mm，经过垂直载荷测试，单瓶能承受120kg的顶部压力而不出现永久变形，完全满足常规仓储堆码的五层堆高要求。在跌落测试场景下，1.2m高度自由跌落至水泥地面，瓶身的破裂位置集中在底部圆角处，不会出现整体碎裂导致内容物大面积飞溅的问题，符合包装容器的安全设计要求。另外，偏心瓶口的位置距离瓶身侧壁的距离为12mm，这个尺寸刚好适配常规的手持式倾倒操作，手指握持瓶身时不会遮挡瓶口位置，倾倒时的流量控制更精准，不会因为瓶口距离侧壁过近导致内容物沿瓶壁流淌。

　　很多结构设计人员在做这类储液容器时，容易陷入“越厚越结实”的误区，实际上聚酯材料的成型流动性较好，壁厚过大反而会导致成型周期延长，冷却不均匀产生的内应力会让瓶身在存放一段时间后出现侧壁凹陷变形。这款结构的壁厚从瓶口到瓶底做了渐变过渡，瓶口位置因为要配合密封盖的螺纹结构，壁厚加厚到1.8mm，保证螺纹连接的强度，瓶身主体保持1.2mm的均匀壁厚，瓶底位置因为要承受冲击载荷，壁厚略微增加到1.5mm，整个壁厚梯度的变化是平滑过渡的，没有突变位置，避免了应力集中点的产生。在吹塑成型的工艺性上，瓶身的脱模斜度设定为1:100，这个斜度既能保证瓶体顺利从模具中脱出，又不会因为斜度过大导致上下端尺寸差过大，影响堆码配合的精度。
