汽车缓冲限位用环形衬套结构设计

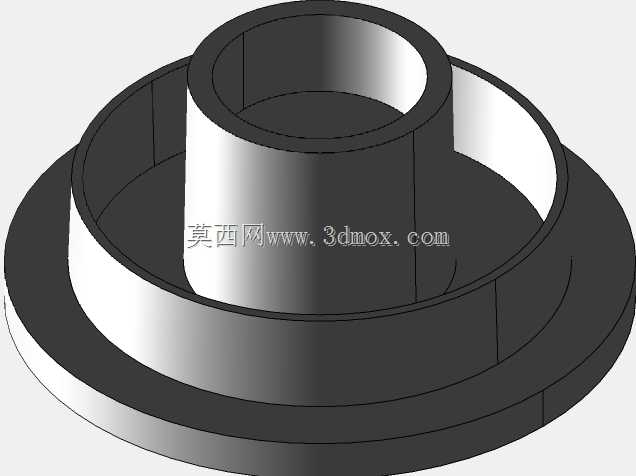

　　该环形缓冲零件主要应用于汽车底盘与车身连接部位、动力总成悬置周边以及车门铰链限位区域，核心作用是吸收部件间的硬性冲击载荷，避免金属构件直接接触产生的异响与磨损，同时在车辆经过颠簸路面、急加减速或开关车门时，将瞬时冲击动能转化为部件的弹性形变势能，平缓传递作用力，提升整车行驶的平顺性与部件使用寿命。从结构设计来看，零件采用同轴双层环形结构，内层为直立的套筒段，用于穿装连接螺栓或定位销轴，内孔的圆柱度公差控制在IT7级，保证与销轴的配合间隙均匀，避免安装后出现偏载导致的局部应力集中；外层为向外延展的盘状法兰边，法兰端面设计有均匀分布的径向加强筋，筋条高度从内层套筒外壁向外逐渐降低，既可以提升法兰边的抗弯折强度，

　　避免法兰在承受轴向冲击时出现翘曲变形，又能在零件压装到对应安装座时，通过筋条与安装座内壁的过盈配合实现周向防转，无需额外设计定位销结构，减少装配工序。零件的轴向总高度根据安装空间的边界尺寸设计，内层套筒的高度略高于外层法兰边的安装基准面，保证在螺栓锁紧后，套筒端面能够先于法兰面接触被连接件，将锁紧力直接通过套筒传递，避免法兰边承受过大的轴向预紧力出现压溃变形。法兰边的外径尺寸匹配安装座的沉孔内径，安装时法兰边嵌入沉孔内，径向配合间隙控制在0.1-0.2mm之间，既可以补偿安装时的位置度误差，又能限制零件在工作过程中的径向窜动。在材料选型匹配上，这类缓冲件通常选用耐油、耐老化的丁腈橡胶或聚氨酯弹性体材料，

　　邵氏硬度控制在60-70HA区间，既保证足够的缓冲吸能能力，又具备足够的支撑刚度，避免部件连接出现过大的旷量。设计过程中需要重点校核两个工况的性能：一是轴向极限冲击载荷下的压缩量，确保最大压缩量不超过零件自由高度的30%，避免材料出现永久塑性变形；二是径向受载时的剪切强度，保证在车辆侧向受力时，零件不会出现剪切撕裂失效。零件的过渡圆角全部采用R2以上的圆弧过渡，避免应力集中点的出现，尤其是内层套筒与法兰边的连接位置，是整个零件应力最高的区域，圆角半径适当放大到R3，同时在该位置做局部增厚处理，提升结构强度。从安装工艺角度考虑，零件的所有拔模斜度控制在1°-1.5°之间，适配注塑或模压成型的生产工艺，成型后零件表面无飞边、缺料等缺陷，

　　内孔与法兰端面无需二次机加工即可满足装配精度要求，能够有效降低批量生产的加工成本。在整车装配流程中，该零件无需专用工装即可完成手动压装，压装力控制在80-120N之间，装配后零件与安装座贴合紧密，无松动、偏斜问题，能够在-40℃到120℃的工作温度区间内保持稳定的力学性能，覆盖汽车全地域使用的环境温度要求。
