带长槽圆角矩形设备端盖结构设计

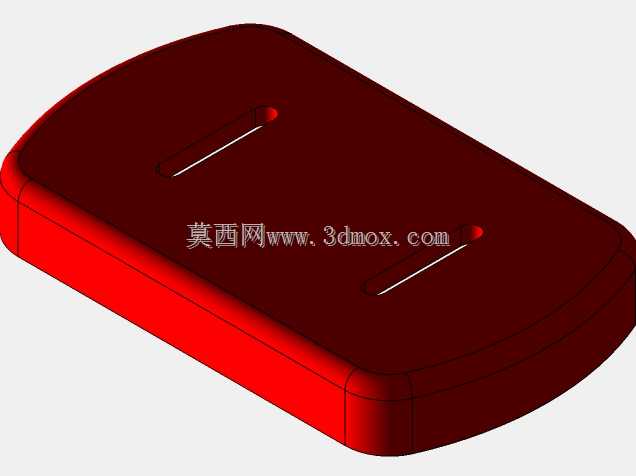

　　日常做结构设计时，这类带安装槽的端盖类零件出镜率极高，从手持检测设备的电池仓盖，到小型工控终端的上盖，再到桌面型外设的顶面护盖，都能看到类似结构的身影。它的核心作用首先是为内部的电路板、电芯、传感组件提供物理防护，隔绝日常使用中的灰尘、泼溅液体，同时避免内部走线、元器件直接暴露在外造成磕碰损坏，其次是作为设备的外露操作面，预留的长槽结构通常是为滑动按键、拨动开关或者状态指示条预留的安装位，让操作部件可以在槽内顺畅滑动，同时槽体的限位结构能控制滑动行程，避免按键超程损坏内部触点。

　　做这个结构的建模时，首先要考虑的是壁厚的均匀性，这类零件大多采用注塑工艺生产，整体壁厚控制在1.8到2.2毫米之间，转角位置全部做R2到R3的圆角过渡，既可以避免注塑时出现应力集中导致的开裂，也能减少尖角位置的缩痕问题，提升外观质感。顶面的两个长槽采用通槽结构，槽边做0.3毫米的倒角，避免装配时刮伤按键的塑胶表面，槽的长度要匹配滑动开关的总行程，两端预留0.5毫米的余量，防止开关滑动到极限位置时和槽端硬接触。零件的侧边做了1.2毫米的止口结构，和下壳体装配时可以直接嵌入下壳的卡槽内，不需要额外做定位柱就能实现初步限位，装配效率更高，止口的配合间隙控制在0.1毫米，既保证装配顺畅，又能避免配合过松出现晃动。

　　从安装边界来看，这类端盖的整体长宽尺寸通常根据内部容纳的组件大小确定，四个边角的大圆角设计一方面是提升握持手感，避免硌手，另一方面也能减少跌落时的应力集中，降低边角开裂的概率。零件内侧会根据内部元器件的位置设置对应的卡扣位，通常在四个圆角位置各设置一个卡扣，长侧边中间位置各加一个辅助卡扣，卡扣的倒扣量控制在0.4毫米，既保证装配后扣合牢固，不会因为日常按压出现松脱，也能在维修拆卸时不需要太大的力就能撬开，不会损坏卡扣结构。如果是需要经常拆卸的电池盖类应用，还会在其中一个短边位置预留指甲位凹槽，方便用户开盖操作。

　　设计这类零件时还要考虑表面处理的工艺性，外表面通常做晒纹处理，既可以提升触感，也能掩盖日常使用中产生的划痕，不需要做额外的喷涂处理就能达到不错的外观效果。如果需要做丝印标识，要在顶面预留平整的丝印区域，避开长槽和圆角位置，保证标识印刷清晰。另外要注意的是，这类外露的端盖零件要做抗UV设计，如果是户外使用的设备，原材料要选用抗UV级别的ABS或者PC材料，避免长期日晒后出现变色、变脆的问题；如果是室内使用的消费类电子设备，选用普通ABS材料就能满足强度要求，成本也更低。在建模过程中，所有的拔模角度统一设置为1.5度，外表面拔模方向沿零件开模方向，内侧的卡扣、加强筋位置的拔模角度可以适当加大到2度，避免开模时出现粘模、拉伤的问题，保证量产时的良率。
