自行车配套搁脚板结构设计方案

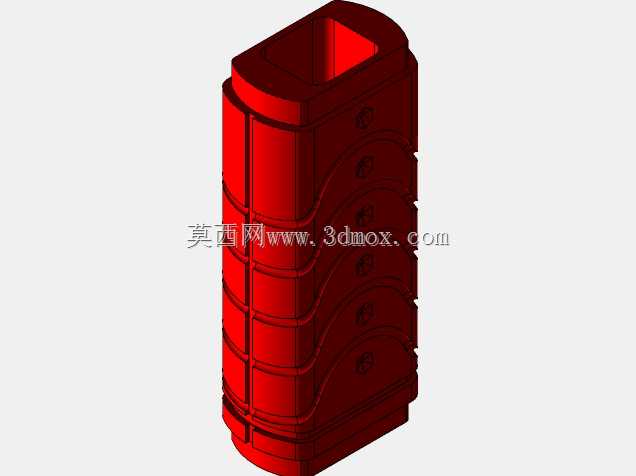

　　日常通勤、休闲骑行场景中，自行车搁脚板是后座乘员脚部承托的核心部件，不少民用通勤车、共享单车载人配置里，这类部件直接决定后座乘坐的舒适度与安全性，避免乘员脚部悬空卷入轮组、或者蹭到辐条引发安全事故。从结构设计角度看，这款搁脚板采用一体化中空注塑成型思路，主体外轮廓做了多道环形加强筋布局，沿着部件长度方向均匀排布，既可以降低整体注塑用料重量，又能在垂直承力方向提升结构刚性，避免长期踩踏出现开裂、形变问题。部件外侧设置了多组圆弧内凹的防滑接触面，对应乘员脚部放置的常规位置，表面做了细微的纹理预留，实际量产时可以直接在模具上蚀纹，增加鞋底和板面的摩擦力，雨天骑行也不容易出现脚滑脱开的情况。安装边界上，

　　部件上端做了适配自行车后平叉安装位的卡槽结构，卡槽内侧预留了标准紧固件的过孔位置，可以直接通过螺栓锁紧在车架后段的预留安装座上，不需要额外做焊接改装，适配市面上多数管径的通勤车后平叉尺寸，安装后突出车架的宽度控制在安全范围内，不会超出车把整体宽度，避免骑行过程中剐蹭周边障碍物。部件的中空内腔除了减重作用，还预留了安装缓冲垫的卡槽位置，实际装配时可以在接触车架的位置嵌入橡胶缓冲垫，吸收骑行过程中路面传递的振动，避免刚性连接出现的异响问题，也能减少螺栓连接处的应力集中，延长部件的使用寿命。从实际使用场景出发，这款搁脚板的承力面做了12度左右的倾角设计，符合人体脚部自然放置的角度，长时间乘坐也不会出现脚踝酸胀的问题，

　　边缘位置全部做了R3以上的圆角过渡，没有尖锐棱角，即使乘员上下车不小心磕碰也不会造成划伤。结构设计阶段就考虑了注塑生产的工艺性，整体拔模斜度控制在1.5度，没有倒扣结构或者需要复杂抽芯的位置，普通两板模就可以完成生产，量产效率高，单件生产成本可控，适合大规模配套装车使用。针对户外使用的耐候性需求，结构壁厚控制在均匀2.5mm，没有壁厚突变的位置，避免注塑过程中出现缩痕、气泡等缺陷，选用耐候PP材质生产时，可以适应-20℃到60℃的使用环境，长期日晒雨淋也不容易出现老化变脆的问题。部件侧面的多道环形凸起除了加强结构的作用，也能在侧面受到剐蹭时作为第一道缓冲，避免直接摩擦到主体承力结构，轻微剐蹭不会影响整体的结构强度，日常使用的维护成本极低，不需要定期保养锁紧，只要安装时螺栓达到规定扭矩，后续使用过程中基本不会出现松动问题。
