雷诺K型发动机用燃油喷射器结构设计

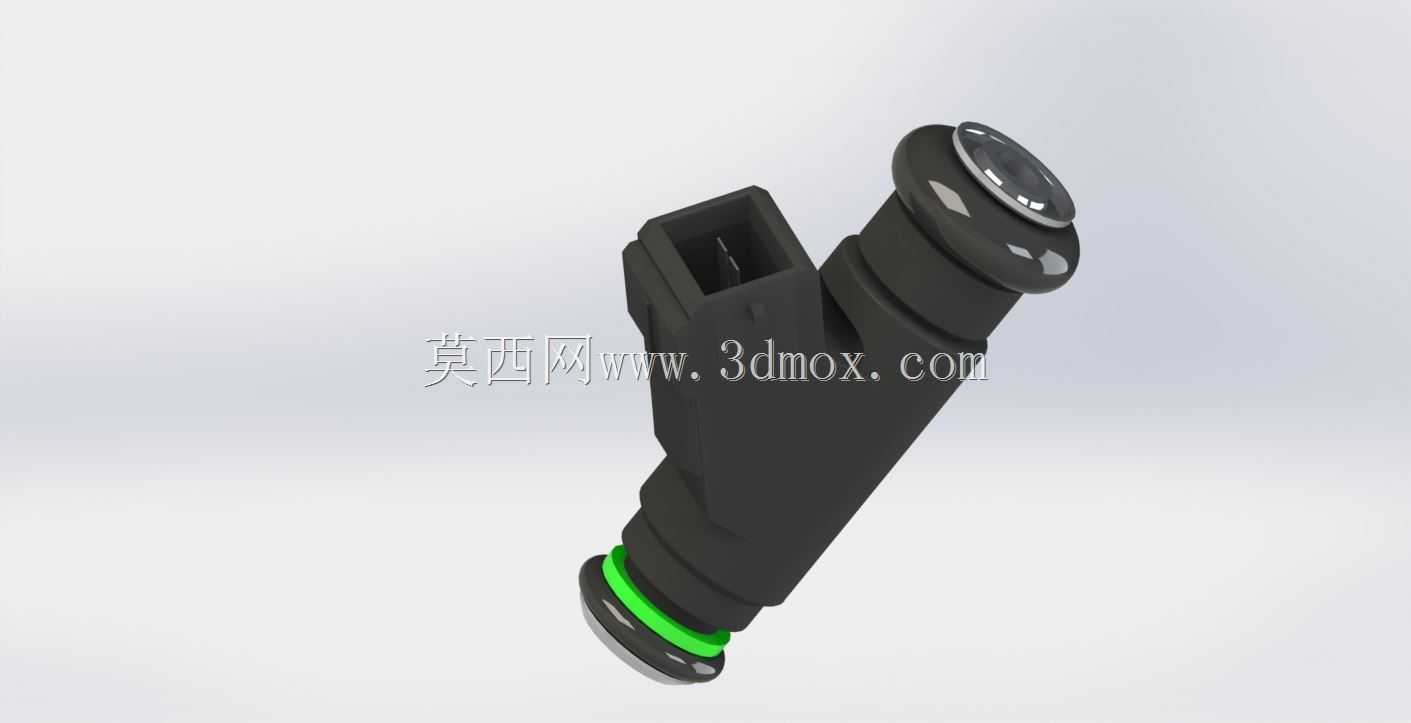

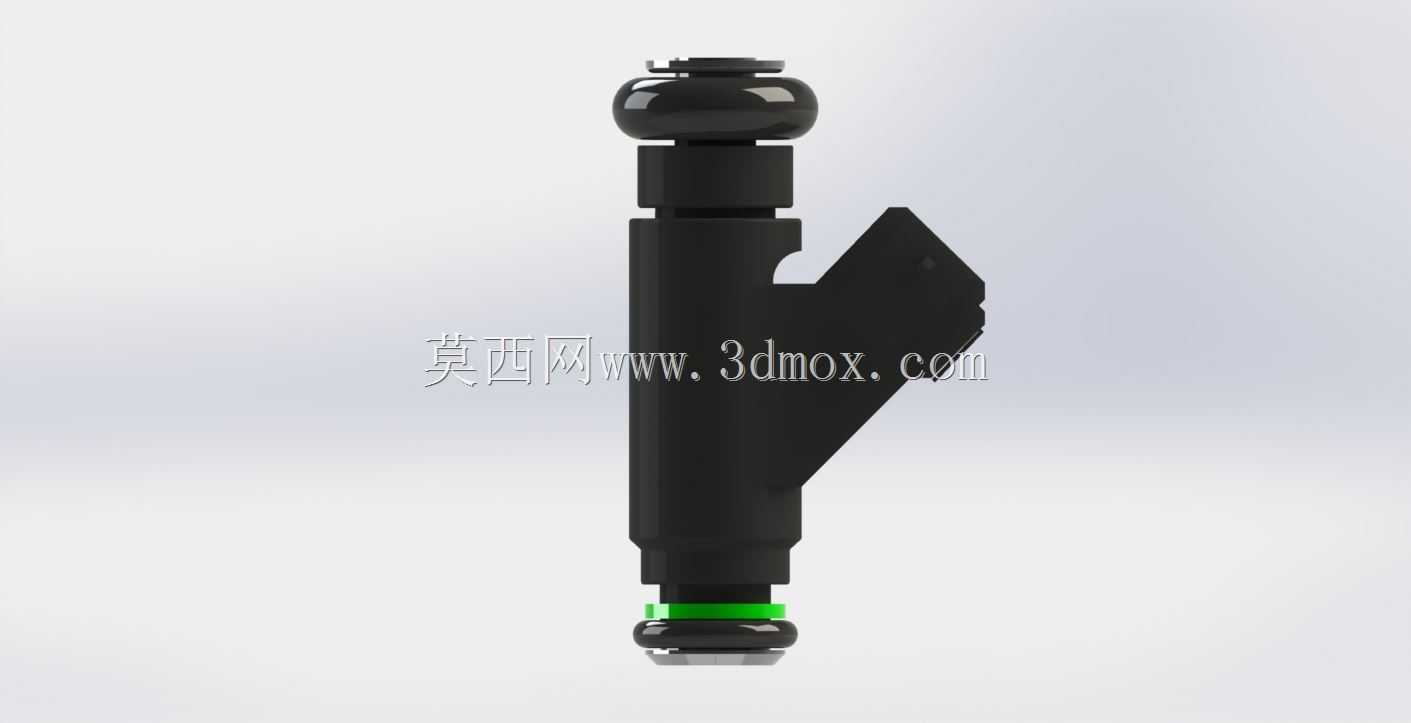

　　该部件为适配雷诺K型发动机开发的燃油喷射执行元件，核心作用是在发动机电控系统的指令下，将加压后的燃油以特定雾化形态喷入进气道或气缸内，与进气形成均匀可燃混合气，直接决定发动机的燃烧效率、动力输出稳定性与排放水平。在乘用车动力系统的实际应用场景中，这类侧装式喷油器普遍布置在进气歧管靠近进气门的位置，部分缸内直喷机型则直接嵌入气缸盖安装位，需要长期承受发动机舱内的高低温交变、振动冲击以及燃油介质的长期浸泡，对结构可靠性与密封性能有极高要求。从结构设计逻辑来看，整个部件采用弯角式壳体布局，主体为耐油工程塑料注塑成型，既能够满足轻量化需求，也可以隔绝电路部分与燃油、外界水汽的接触。进油端设置有环形密封槽，

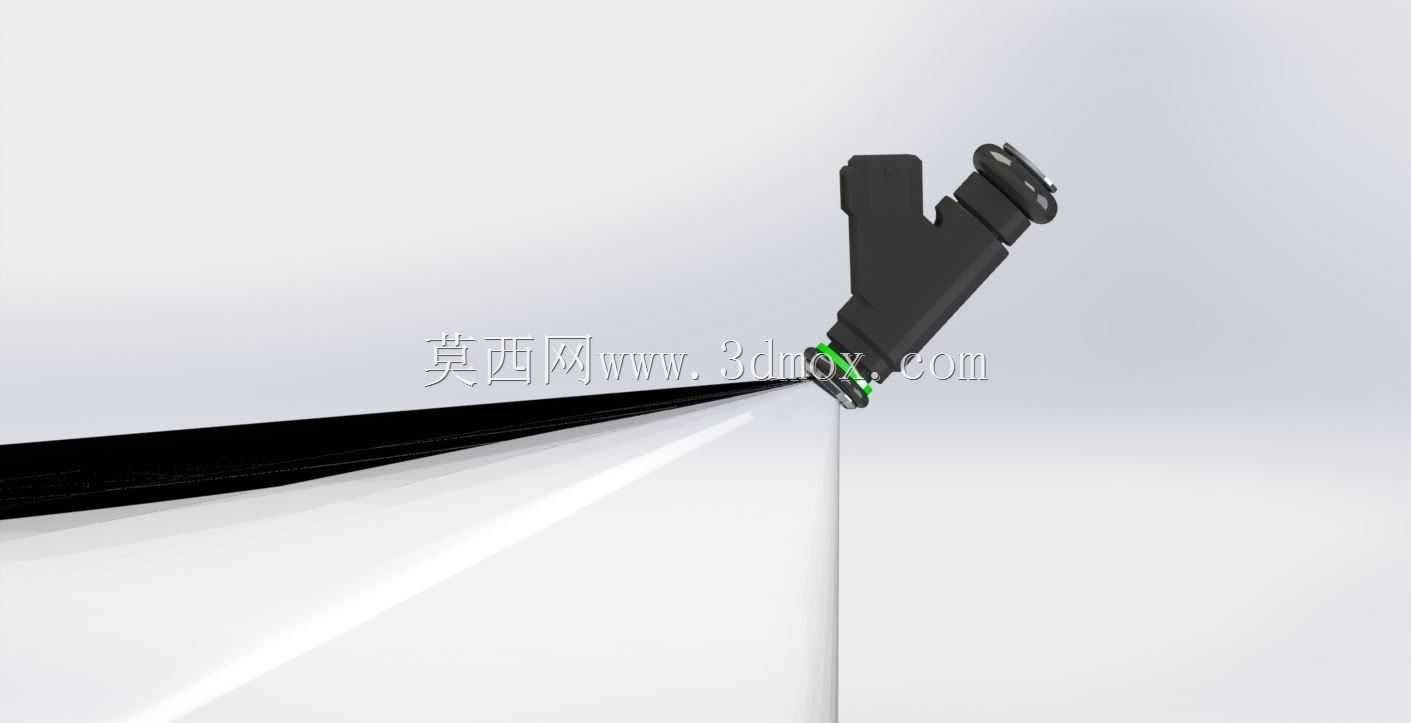

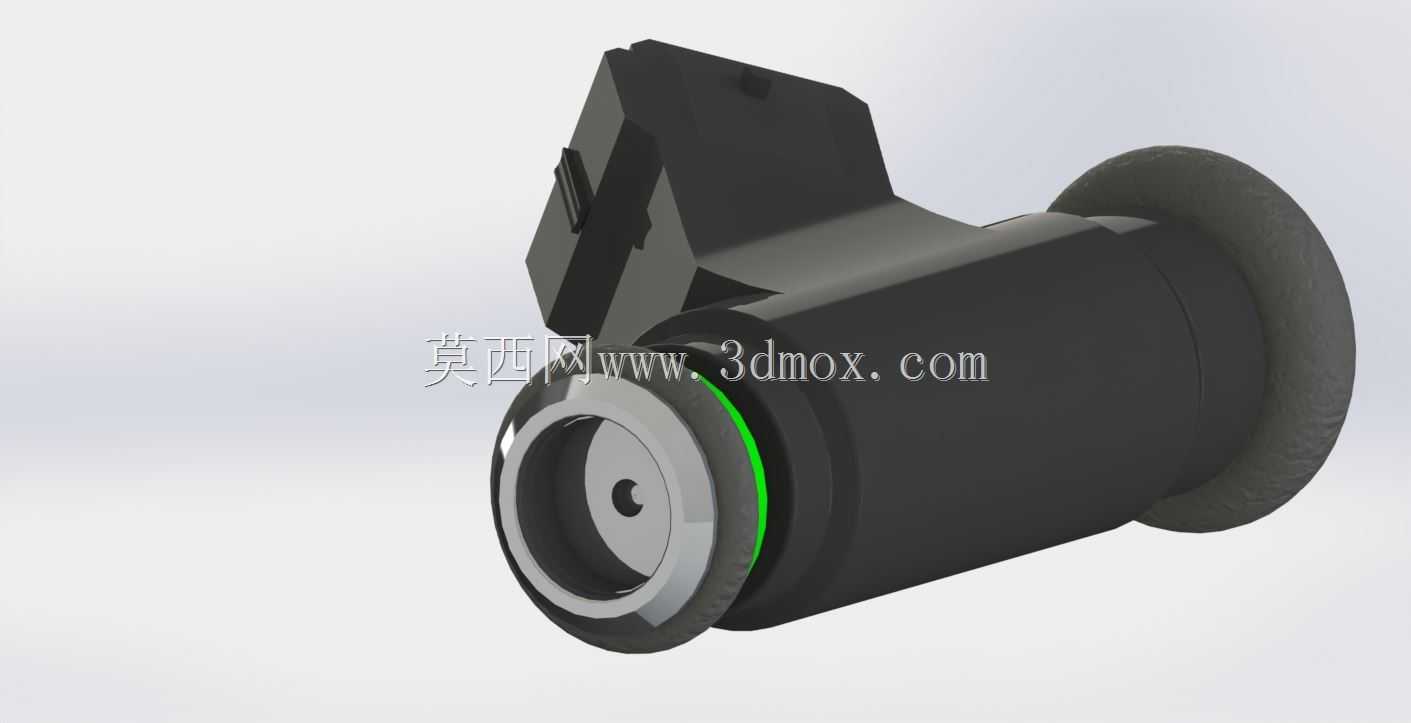

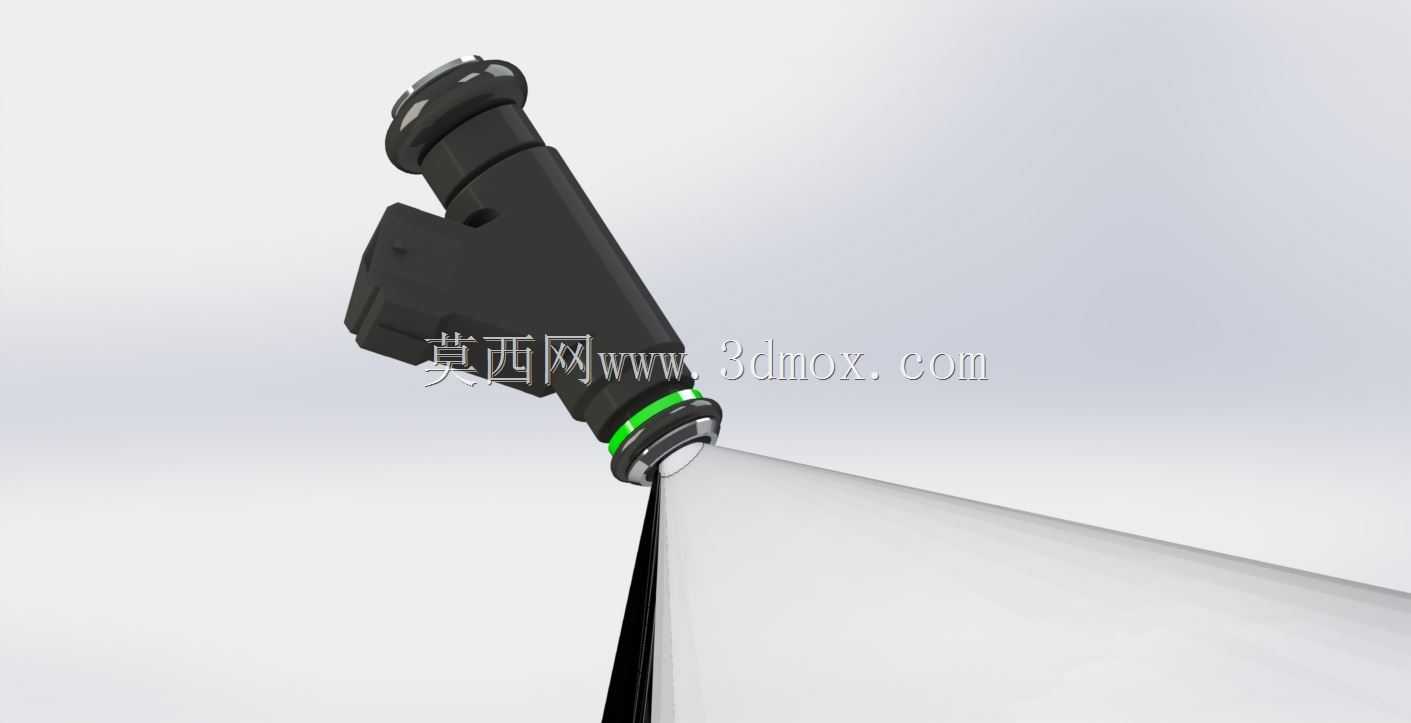

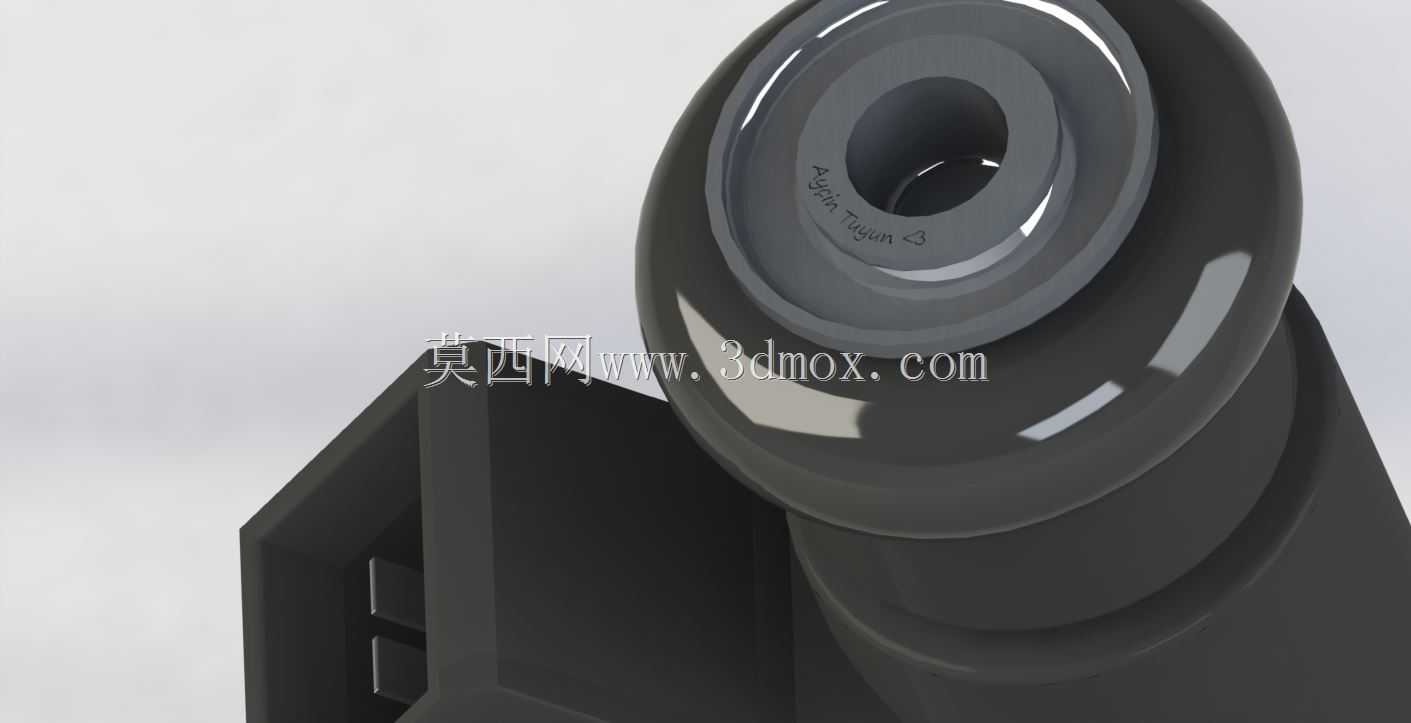

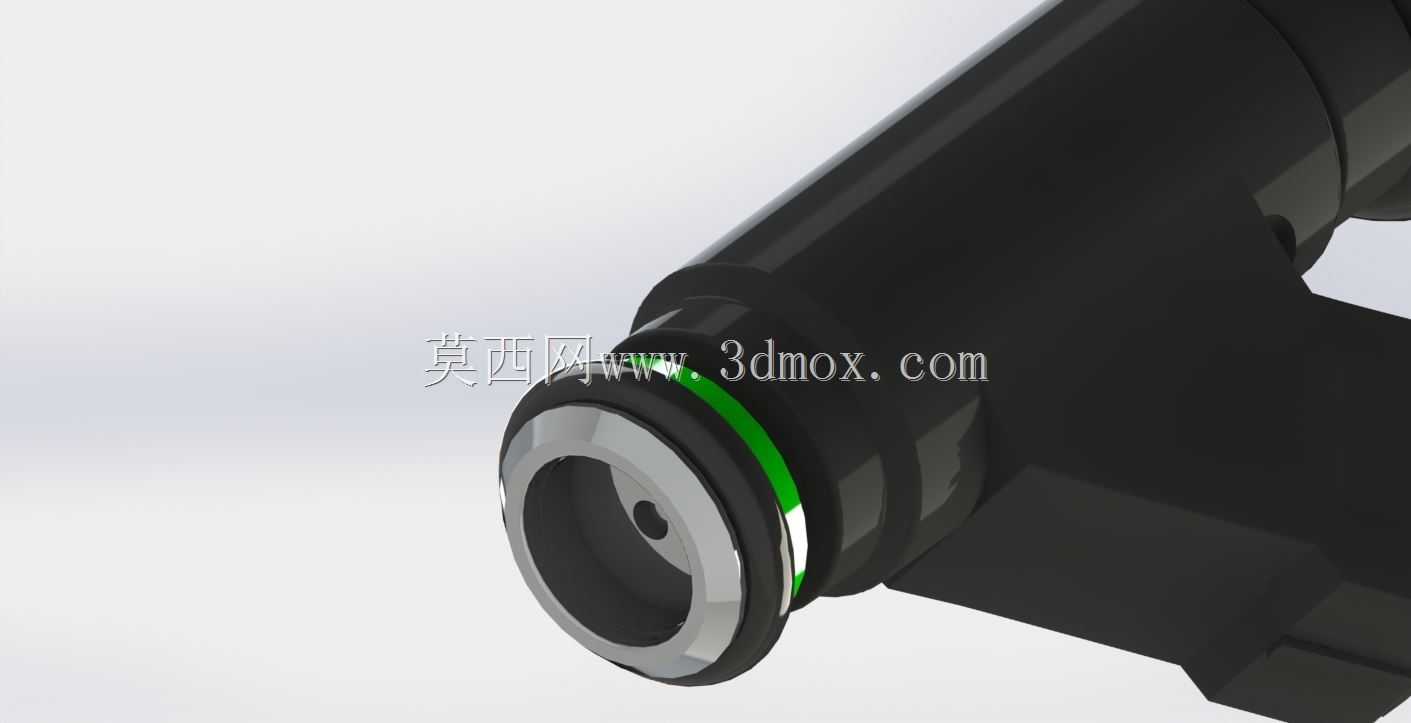

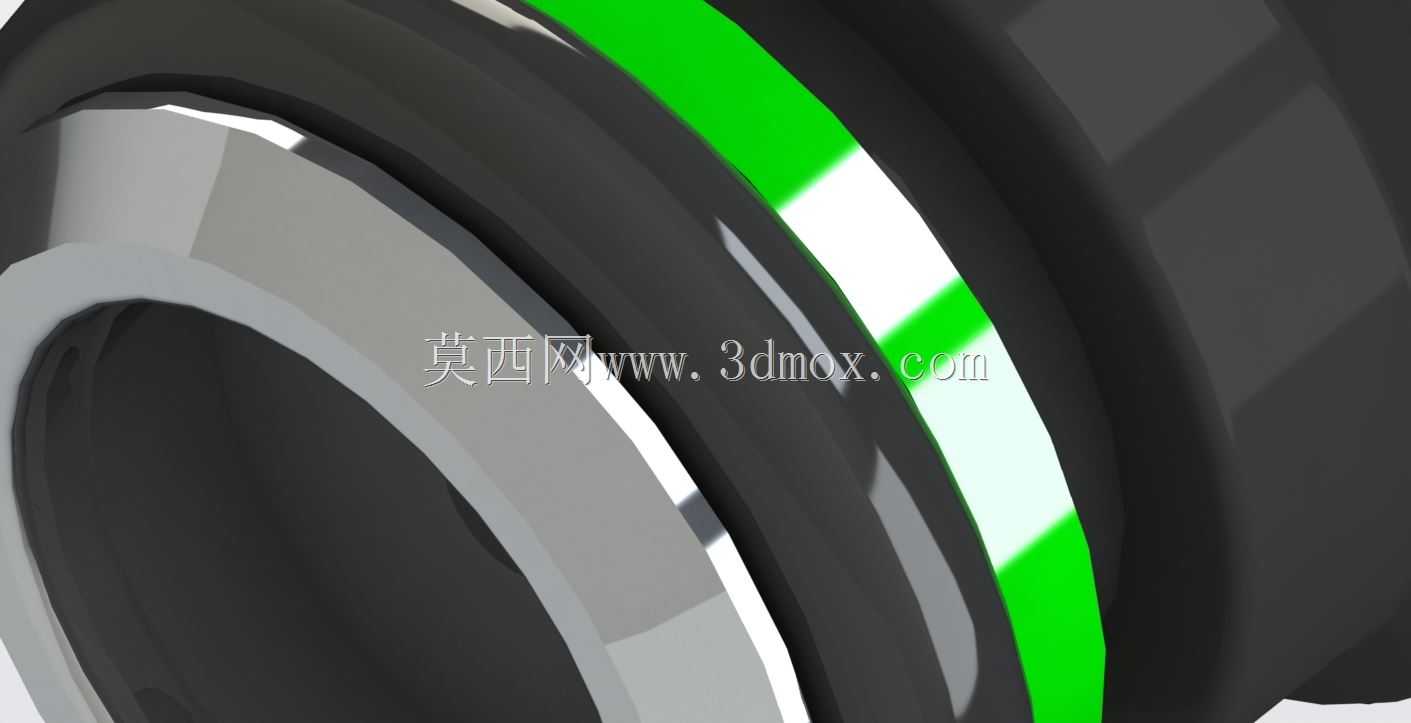

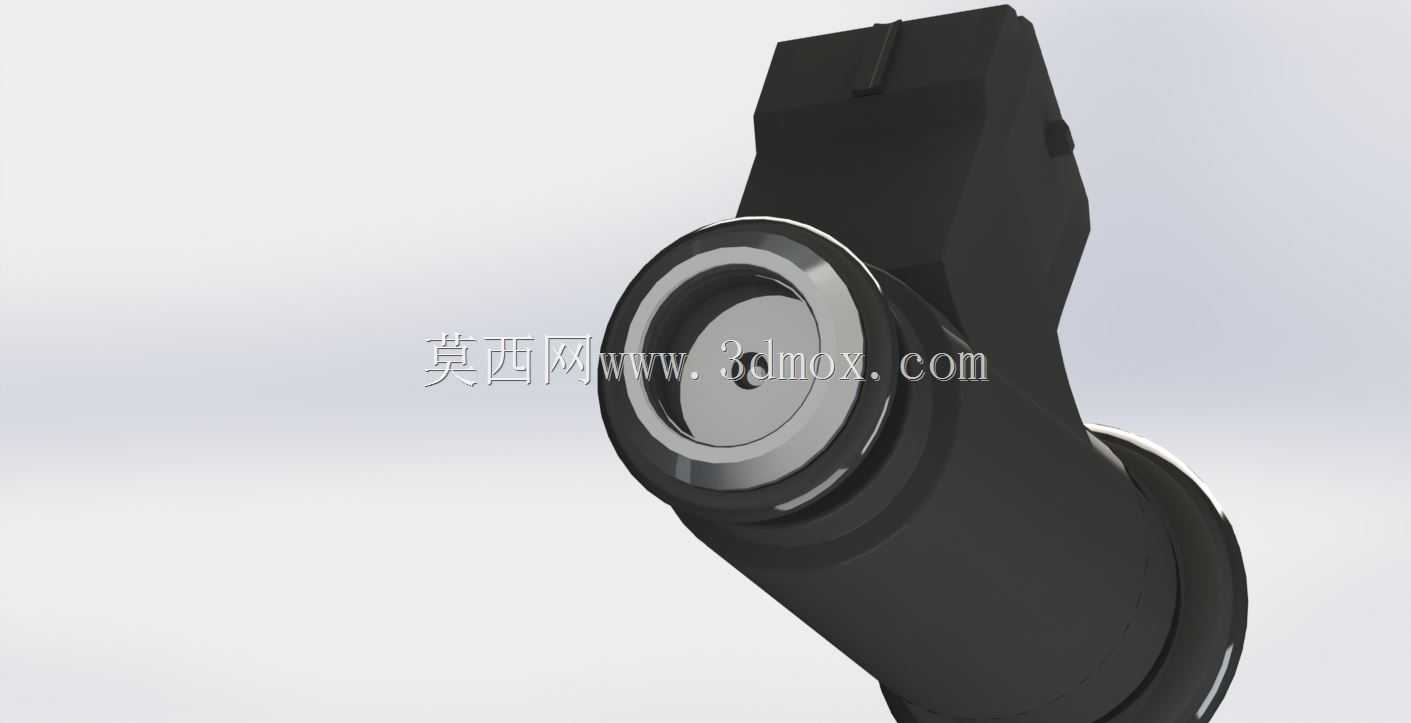

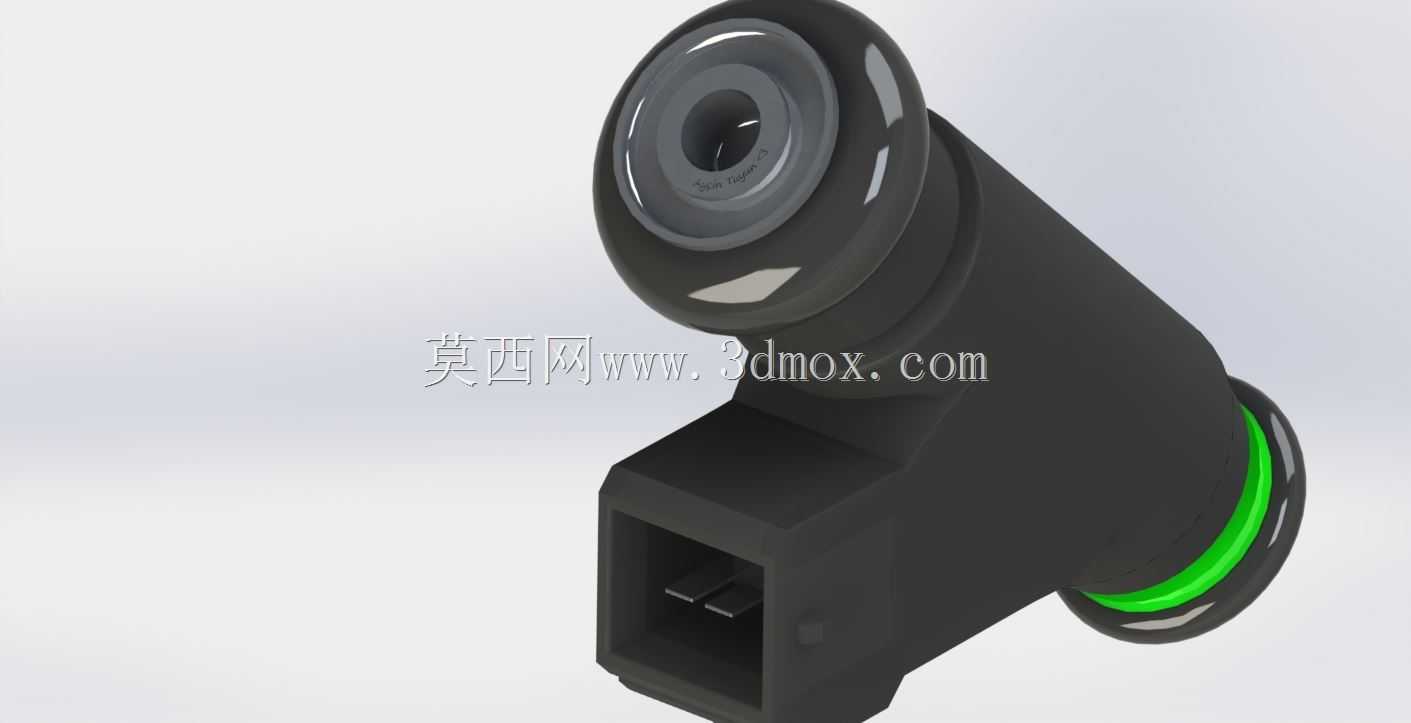

　　配套O型橡胶圈实现与燃油分配管的静密封，避免供油管路出现燃油渗漏；出油端同样设置带绿色标识的密封环槽，安装后与进气道/缸盖安装孔紧密贴合，防止未雾化的燃油顺着安装间隙泄漏，同时隔绝进气侧的负压波动对喷油器内部的影响。电气接插件采用标准两针矩形接口，带有防呆定位结构，能够避免装配时插反，接口内部的插针与壳体之间设置有绝缘密封层，防止油污、水汽进入电磁线圈区域造成短路。内部核心的电磁驱动组件在接收到ECU发出的喷油脉冲信号后，会快速吸合针阀，将加压燃油从端部的精密喷孔压出，设计时特意对喷孔的导流结构做了优化，配合端部模拟的锥形雾化扩散形态，能够让喷出的燃油形成均匀的雾状颗粒，粒径分布控制在合理区间，保证燃油与空气充分混合，

　　避免出现局部过浓或过稀的混合气，减少燃烧不充分带来的积碳与排放超标问题。在安装边界的尺寸把控上，这类喷油器的整体长度、弯角角度都严格匹配雷诺K型发动机的原有安装空间，进油端外径、出油端密封位直径完全适配原厂燃油轨与缸盖/进气歧管的安装孔尺寸，接插件的朝向也与原有发动机线束的布置走向一致，不需要额外改动周边管路、线束的固定位置即可完成替换装配。设计过程中需要重点考量几个核心工程要点：一是密封结构的耐老化性能，密封胶圈需要选用耐燃油腐蚀、耐高低温的氟橡胶材质，在-40℃到120℃的工作温度区间内保持稳定的弹性与密封性能，避免长期使用后出现硬化、溶胀导致的渗漏问题；二是内部运动件的响应速度，针阀与导向孔的配合间隙需要控制在微米级，

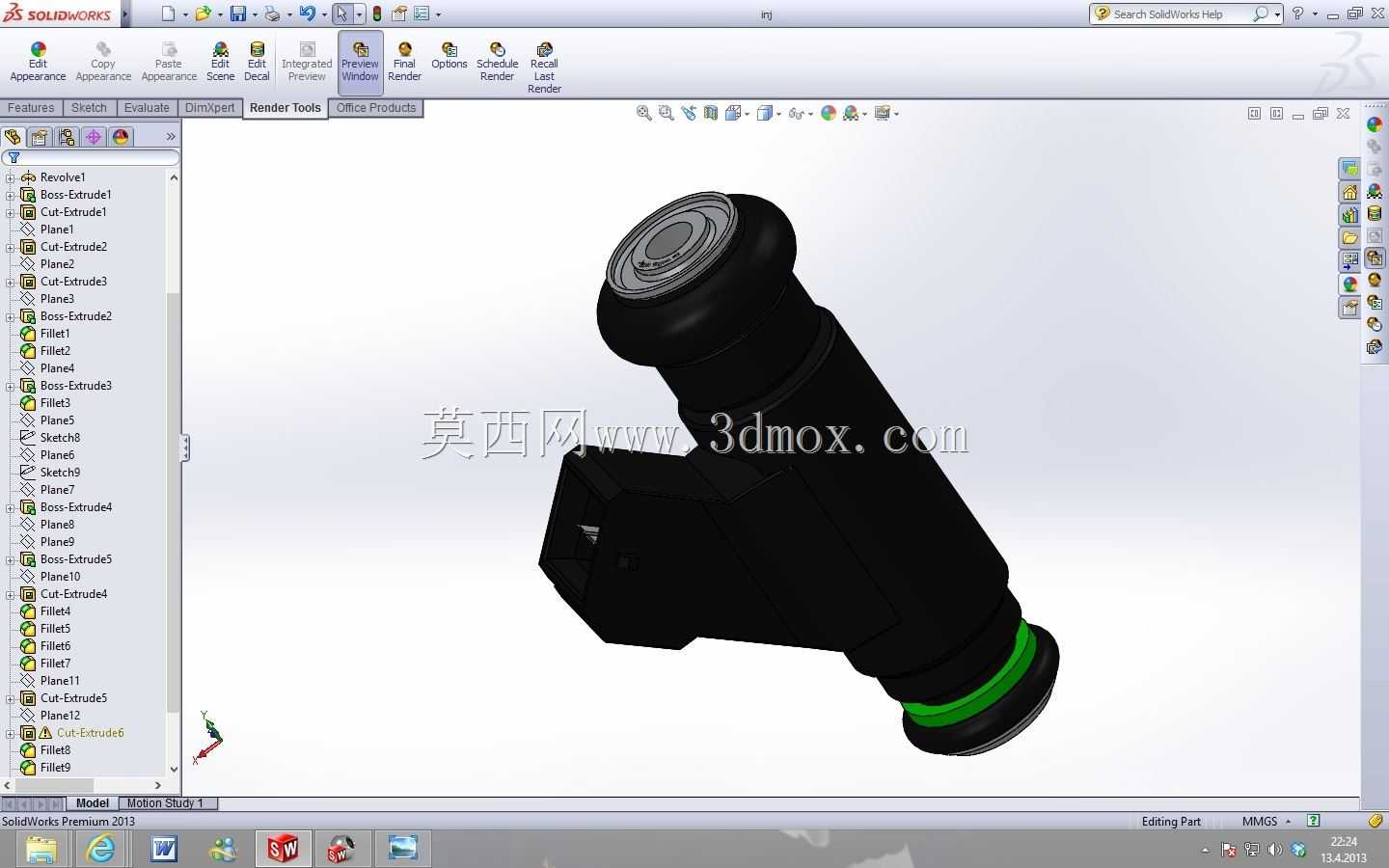

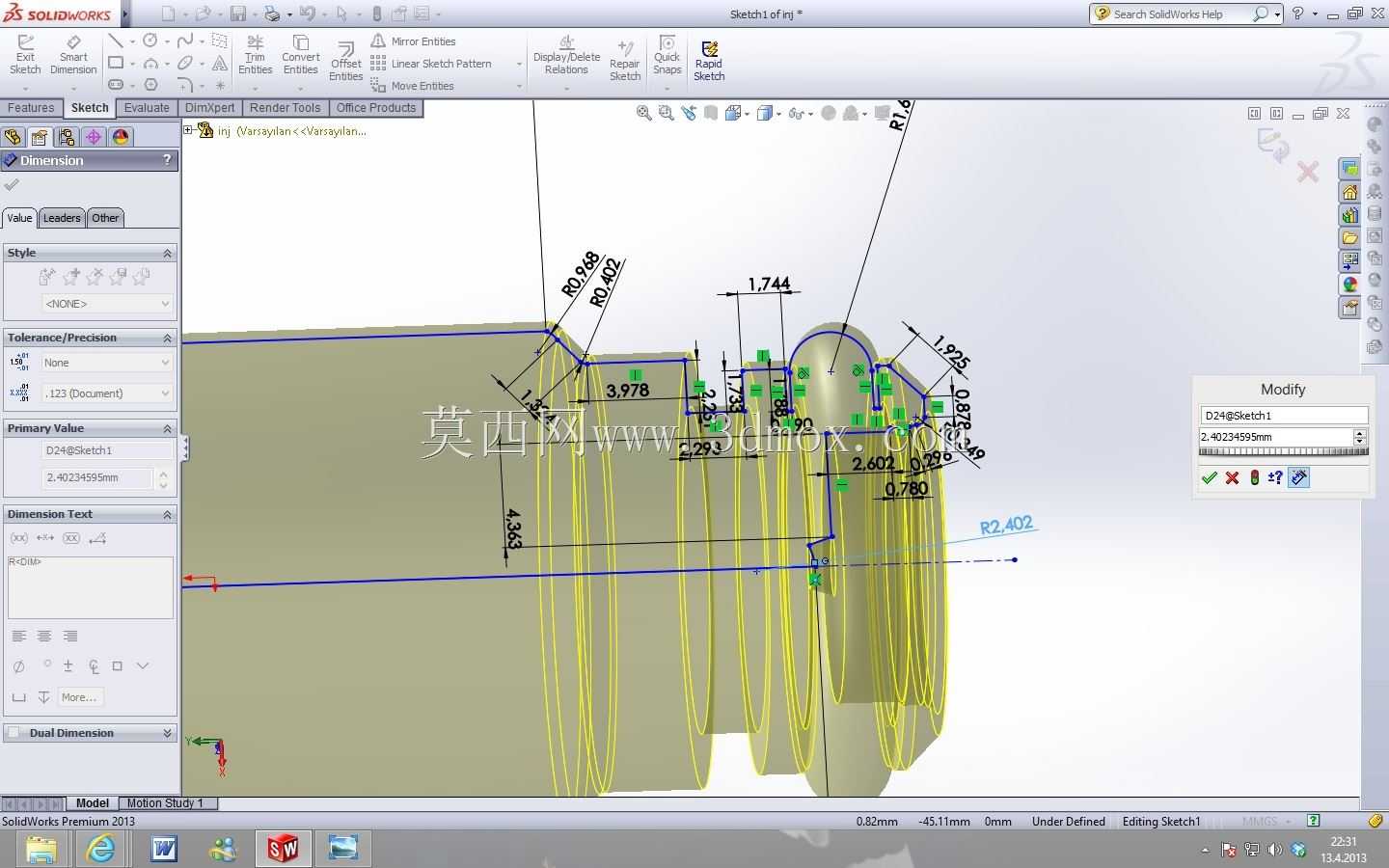

　　既要保证针阀能够快速往复运动，实现精准的喷油量控制，也要避免间隙过大导致燃油泄漏、泄压，影响喷油压力的稳定性；三是壳体的抗振性能，发动机运行时会产生宽频带的持续振动，壳体与内部电磁组件的连接需要足够牢靠，避免长期振动后出现部件松脱、接线断裂的故障。另外，喷油器的进油端设置有燃油滤网结构，能够过滤燃油中携带的微小杂质，避免杂质进入精密配合的针阀偶件造成卡滞、磨损，延长部件的使用寿命。在实际台架验证阶段，需要对不同喷油压力、不同脉冲宽度下的喷油量一致性、雾化形态、密封性能做反复测试，保证各缸喷油量的偏差控制在允许范围内，避免出现各缸动力输出不均匀导致的发动机怠速抖动、加速无力等问题。对于三维建模从业者而言，搭建这类部件模型时，除了还原外部可见的壳体、接插件、密封槽等结构，也需要对内部的电磁线圈、针阀、弹簧、喷孔等核心功能结构做合理的参数化建模，尤其是密封位的尺寸公差、接插件的防呆结构尺寸、安装定位的基准面都需要严格按照实际装配要求设定，保证模型能够直接用于后续的装配干涉检查、工装设计以及性能仿真分析。
