带弧形槽与安装孔的异形机械基座结构

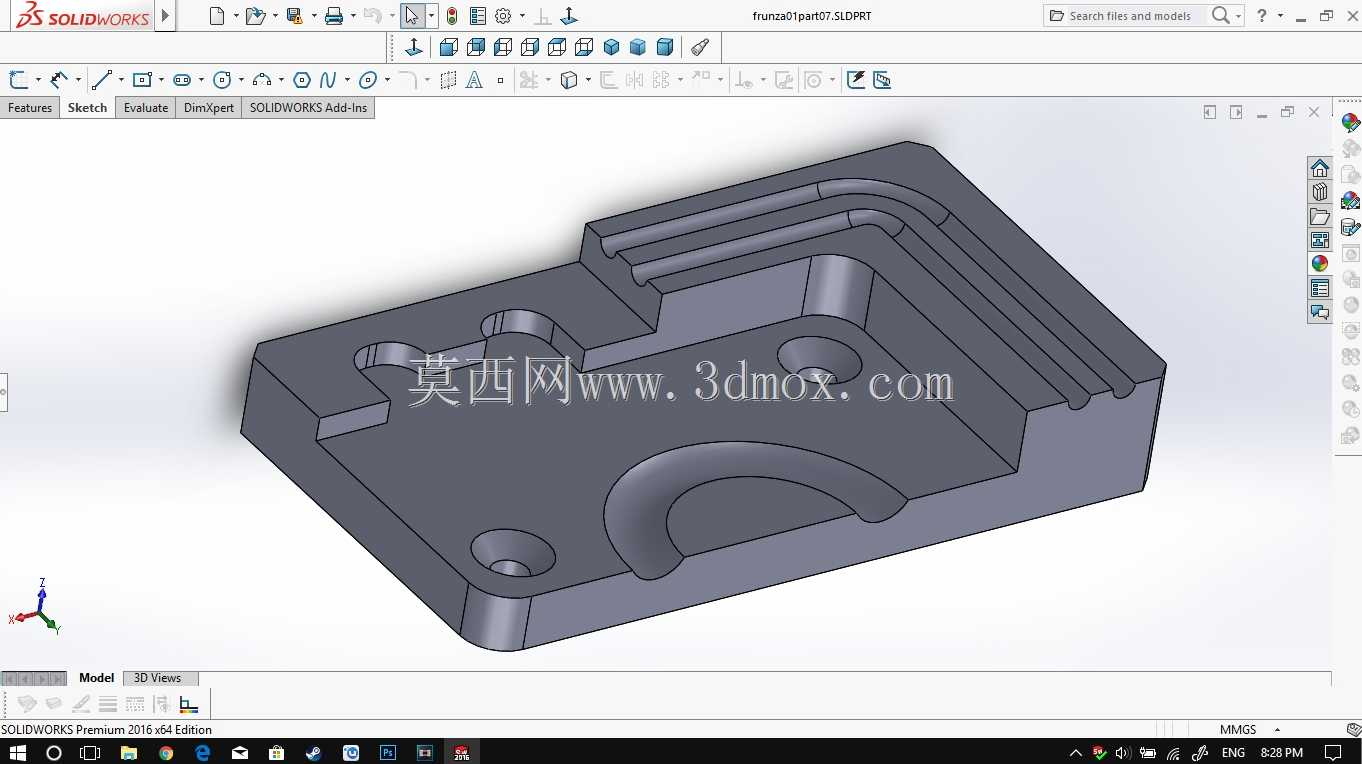

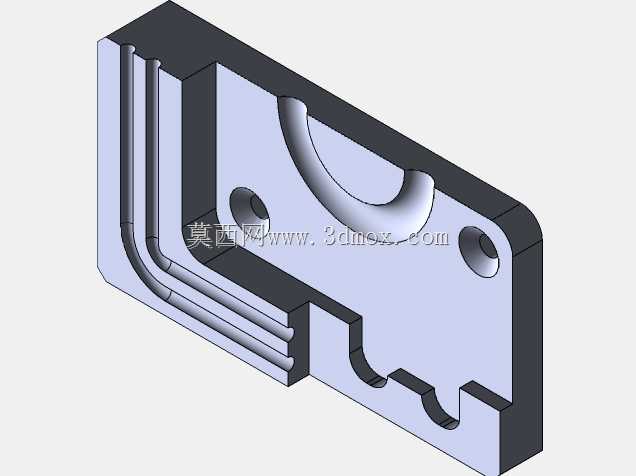

　　在非标自动化设备的工位定位模块、小型试验台架的承载单元以及教学实训装置的装夹组件中，这类异形块状结构件的应用十分普遍，它并非独立的终端功能件，而是作为整套机构里的承载连接基体，承担着定位配套功能组件、传递工作载荷、限定部件运动边界的核心作用。从结构细节来看，该零件主体采用近似L型的块状基体设计，底部为平整的安装贴合面，加工时可通过一次铣削完成平面加工，保证与安装机架的贴合度，避免装配后出现翘曲、间隙不均的问题，降低装配调试的难度。基体上分布的两个沉头安装孔，孔位公差可按H7级精度控制，装配时可通过内六角螺栓将整个基座牢牢固定在设备台架或工装底板上，沉头结构的设计能够让螺栓头部完全没入零件表面以下，不会突出干涉后续安装的其他组件，

　　也能避免设备运行过程中突出的螺栓头剐蹭操作人员或相邻管线。零件一侧的弧形开槽结构，并非随意设计的造型，它的作用是为配套的圆柱类杆件、转动销轴或者管路提供避让与导向空间，槽的圆弧半径与配套件的外径匹配，间隙控制在0.2-0.5mm之间，既可以保证配套件在槽内顺利转动或滑动，又不会因为间隙过大出现晃动偏移的问题。基体上部的几道平行凸筋结构，沿着零件的转角方向分布，一方面是为了提升零件整体的结构刚性，在不增加整体壁厚的前提下，通过筋位结构提升零件的抗弯折、抗形变能力，减少零件在承受侧向载荷时的变形量，相比等厚度的实心块结构，这种带筋设计能降低30%左右的零件重量，同时减少原材料的消耗；另一方面，凸筋之间的凹槽也可以作为小型管线的排布槽，

　　让设备上的气管、信号线顺着凹槽走线，避免管线杂乱排布被运动部件剐蹭，提升设备内部走线的规整度。零件上的小型凸台与沉孔结构，是用来安装小型检测传感器、定位挡片或者微型气缸的安装位，凸台的顶面经过精加工处理，平面度控制在0.02mm以内，能够保证安装在上面的功能组件的定位精度，不会因为安装面不平导致传感器检测偏差、气缸动作卡滞的问题。在设计这类零件的时候，首先要明确整套机构的安装空间边界，先确定底部安装孔的孔位坐标，保证和现有台架的安装孔位完全匹配，避免出现安装错位的问题；之后根据需要承载的组件重量、工作时的载荷方向，确定基体的整体壁厚，常规工况下壁厚取8-12mm即可满足强度要求，如果是承受冲击载荷的工况，可适当将壁厚增加至15mm，

　　同时在转角位置添加R3-R5的圆角过渡，避免应力集中导致零件在受力时从转角位置开裂。弧形槽的位置需要根据配套运动部件的运动轨迹来确定，要保证部件在全行程运动过程中，都不会和槽壁发生剐蹭，同时槽的深度要大于配套件的半径，避免部件从槽内脱出。上部的筋位高度不需要过高，一般取基体壁厚的1.5-2倍即可，过高的筋位反而会在加工时出现震刀问题，影响表面加工质量，筋位的侧壁要添加1-2度的脱模斜度，如果是采用注塑工艺加工的塑料材质零件，斜度可适当放大至3度，方便加工后脱模。零件的所有外露棱边都要做C0.5的倒角处理，去除加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中的问题。在实际选型应用时，需要根据使用场景确定零件的加工材质，如果是用于教学实训、载荷较小的演示装置，可采用6061铝合金加工，重量轻、加工成本低，表面做阳极氧化处理后还能提升耐磨性能与外观质感；如果是用于工业生产设备、承受较大载荷的工位，可采用45号钢加工，表面做发黑处理提升防锈能力，长期使用也不会出现形变问题；如果是用于有耐腐蚀要求的工况，比如化工试验设备上的承载基座，可采用304不锈钢加工，满足耐腐蚀的使用需求。这类零件的建模过程需要注意特征的先后顺序，优先绘制基体的主体轮廓，之后再添加安装孔、开槽、筋位等细节特征，所有特征的草图都要做完全约束，避免后续修改参数时出现特征报错的问题，转角位置的圆角要在最后添加，避免因为圆角特征导致后续的草图参考丢失。
