MD30RZ型磁力驱动离心泵结构设计

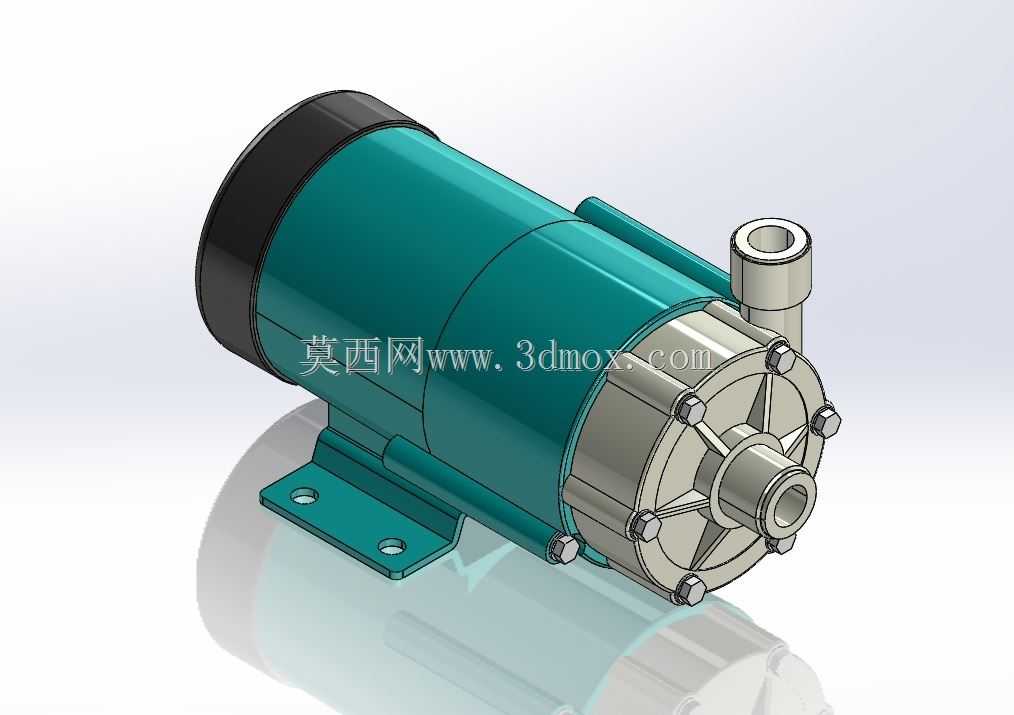

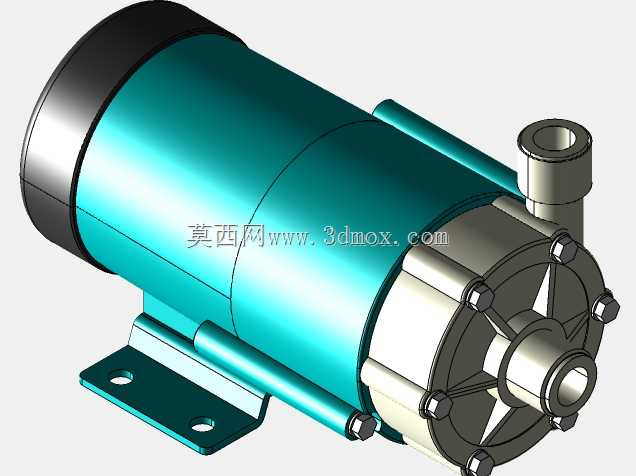

　　在精细化工、医药制剂、实验室小剂量流体输送场景中，常规机械密封离心泵的轴封泄漏问题一直是困扰运维人员的痛点，尤其是输送腐蚀性、易挥发或者高纯度要求的介质时，哪怕微量的泄漏都可能造成介质污染、环境危害甚至安全隐患，磁力驱动泵的无轴封设计正是针对这类场景开发的流体输送设备。这款MD30RZ磁力驱动泵采用卧式脚座安装结构，整体布局紧凑，驱动端与泵腔通过磁力耦合实现无接触扭矩传递，彻底取消了传统离心泵的动密封结构，仅在泵壳结合面设置静密封，从结构根源上消除了轴封泄漏的可能性。从结构设计逻辑来看，该泵的动力传递路径为：驱动电机输出轴连接外磁钢总成，外磁钢旋转时通过磁场穿透隔离套，带动与叶轮固连的内磁钢总成同步旋转，隔离套作为静密封件将泵腔完全封闭，介质完全被包裹在泵腔与隔离套形成的密闭空间内，不存在动密封点的泄漏通道。泵头部分采用径向进水、轴向出水的流道布局，进水口与出水口均为标准圆柱管螺纹接口，可直接适配常规工业流体管路的连接需求，叶轮采用闭式离心叶轮结构，叶片为后向圆弧设计，在保证输送效率的同时，能有效降低介质在流道内的湍流损失，适配清洁无颗粒的低粘度流体输送，对于含有少量微小杂质的介质，也可通过在进水口加装配套滤网实现适配。安装边界方面，该泵的脚座为一体式铸造支撑结构，两个安装脚对称分布在电机筒体下方，每个安装脚设置一个长圆形安装孔，可适配一定范围内的安装位置公差，安装时无需额外制作复杂的安装基座，

　　仅需在安装平面上按照孔位打设两个固定螺栓即可完成泵体的固定，安装孔的长圆设计也能抵消部分管路安装时的对位偏差，降低现场安装的调整难度。泵体的整体外形为同轴圆柱布局，驱动端电机筒体直径与泵头直径过渡平滑，整体重心落在安装脚的支撑范围内，运行时的振动幅度极小，无需额外加装减震垫即可满足常规工况的运行稳定性要求。从结构细节设计来看，泵壳与隔离套的连接采用周向均布的内六角螺栓紧固，螺栓沿泵壳法兰圆周均匀分布，紧固时可实现密封面的均匀压紧，避免因压紧力不均导致的静密封泄漏，泵轴采用滑动轴承支撑，支撑点分别设置在叶轮前后端，可有效抵消叶轮运行时产生的径向力，避免轴系偏磨，滑动轴承采用适配输送介质的自润滑材质，可通过输送的介质自身实现润滑与冷却，

　　无需额外设置润滑油路，进一步简化了泵体的结构，减少了维护点。在实际选型应用中，该规格的磁力泵常用于小流量、中等扬程的流体输送场景，比如电镀生产线的药液循环、实验室分析仪器的流体供给、小型化工反应装置的物料输送、纯水系统的循环增压等场景，由于无泄漏的特性，在输送易燃易爆、有毒有害、贵重介质时，相比传统密封泵有着不可替代的优势。建模过程中需要重点关注磁钢的耦合间隙设计，间隙过大会导致磁扭矩传递不足，出现打滑丢转的问题，间隙过小则会增加隔离套的加工难度，同时增大磁钢旋转时的涡流损失，降低泵的整体运行效率；隔离套的壁厚设计也需要兼顾密封强度与磁阻损耗，壁厚过大则会增大磁路的磁阻，降低耦合扭矩，壁厚过小则无法承受泵腔的工作压力，

　　容易出现隔离套变形破损的问题。另外，流道的建模需要严格遵循水力设计的型线要求，叶轮叶片的进出口角度、流道的过流截面变化都需要符合流体流动的规律，避免出现局部流速突变导致的气蚀或者效率下降问题；安装脚的安装孔位尺寸需要与实际安装场景的螺栓规格匹配，孔位的同轴度、平面度公差需要在建模时就明确标注，避免后续加工安装时出现对位困难。该泵的进出口位置高度差、整体安装高度、筒体最大外径等外形尺寸，都需要在建模时预留足够的管路安装操作空间，比如出水口上方需要预留管路连接的扳手操作空间，泵体两侧需要预留足够的散热空间，避免运行时电机热量积聚导致温升过高。在日常运维层面，该结构的磁力泵由于没有易损的动密封件，维护周期远长于传统离心泵，仅需要定期检查泵体的运行振动、电机温升以及静密封面的密封情况即可，无需频繁更换密封件，大幅降低了设备的全生命周期运维成本。需要注意的是，该类磁力泵严禁空载运行，空载状态下滑动轴承无法得到介质的润滑与冷却，会在短时间内出现干磨损坏，同时磁钢高速旋转产生的热量无法被介质带走，会导致磁钢退磁，永久丧失耦合传动能力，因此在管路设计时需要考虑防止空载的保护措施，比如在进口管路设置液位联锁，避免液位低于泵腔时启动运行。
