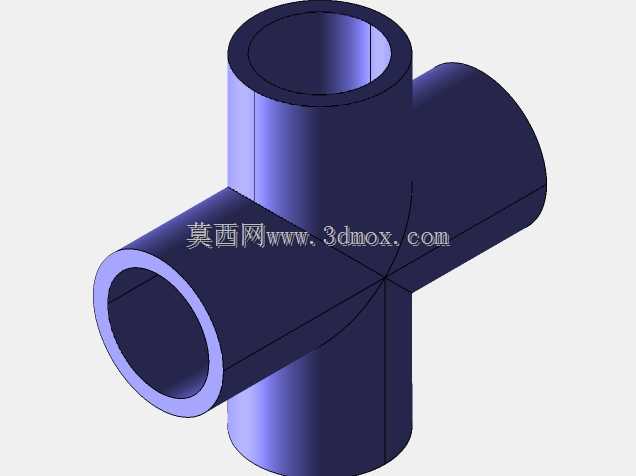

一英寸PVC等径四通管路连接件

　　在民用给排水、化工流体输送、农业灌溉、小型水处理设备的管路布设场景中，等径四通是实现单路流体向三个垂直方向分流、或是三路流体向单路汇流的核心连接件，这款一英寸规格的PVC四通，适配公称通径1英寸的PVC管路系统，四个接口的轴线处于同一平面且两两垂直，中心交汇区域做了平滑的圆弧过渡处理，避免流体在交汇位置形成紊流、压损过大或是长期冲蚀导致的管壁破损。

　　从实际安装的边界条件来看，四个接口的外径尺寸完全匹配1英寸PVC管材的承插公差要求，接口段预留了足够的承插深度，粘接施工时可以保证PVC胶水的粘接接触面积足够，不会出现承压状态下接口脱开渗漏的问题；管件整体的壁厚均匀，沿着接口到中心交汇区域的壁厚做了渐变加厚处理，因为流体在交汇位置的流向变化会对管壁产生额外的冲击载荷，渐变加厚的结构既可以避免应力集中导致的管件开裂，也不会因为整体壁厚过大造成材料浪费、安装时占用过多管路空间。

　　设计过程中首先要确定四个接口的同轴度公差，两两垂直的接口轴线垂直度公差需要控制在合理范围内，否则安装时会出现管材别劲、长期受力产生蠕变渗漏的问题；中心交汇腔的流道做了圆角导顺处理，没有直角凸台，流体经过时的阻力更小，输送含微小固体颗粒的流体时也不容易在拐角位置积留堵塞。这款管件的材质为硬质PVC，本身具备较好的耐酸碱腐蚀性能，适配常温下的生活用水、低压灌溉输水、弱酸碱化工流体的输送场景，工作压力适配常规民用给排水的0.6MPa到1.0MPa压力区间，完全满足多数低压流体管路的使用要求。

　　在实际管路布设中，这类四通经常用在室内给排水的支管分流位置，比如厨卫区域的给水点分流、阳台排水的多支路汇流，也会用在小型灌溉系统的支路分水、小型水族箱的循环管路分流，或是实验室小型流体实验装置的管路搭建中。相比金属材质的四通管件，PVC材质的自重更轻，安装时不需要额外做防腐处理，粘接施工的效率更高，后期维护更换的成本也更低；四个接口为等径设计，不需要搭配变径接头就可以直接和同规格的PVC管材连接，减少了管路中的接头数量，也就降低了渗漏的风险点。

　　建模过程中需要重点关注中心交汇区域的曲面过渡，不能出现曲面褶皱、壁厚不均的问题，否则3D打印开模或是制作原型件时会出现局部强度不足的问题；接口段的尺寸需要严格匹配PVC管材的行业标准公差，承插间隙控制在合理范围，间隙过大会导致粘接时胶水填充不足容易渗漏，间隙过小则会导致管材无法完全插入承口，安装不到位。另外管件的外表面没有多余的凸棱结构，安装时可以紧贴墙面或是支架固定，不会因为外形凸起占用额外的安装空间，固定时的管卡也可以紧贴管件外壁，固定更加牢靠。

　　从长期使用的角度来看，这款四通的流道设计没有滞流区域，输送流体时不会在管件内部残留积液，用于输送饮用水时不会因为积液滋生细菌影响水质，用于输送容易结垢的流体时也不容易在内部结垢堵塞，日常维护只需要正常通洗管路即可，不需要额外拆解维护。在低温使用场景下，PVC材质本身具备一定的抗冲击性能，只要管路安装时预留足够的热胀冷缩间隙，就不会因为温度变化导致管件拉裂；如果用于室外管路布设，只需要在管件外部包裹抗老化保温层，就可以抵御紫外线老化和低温冻胀的影响，使用寿命可以满足常规管路系统的设计年限要求。
