轻型单孔液压管路固定管夹结构

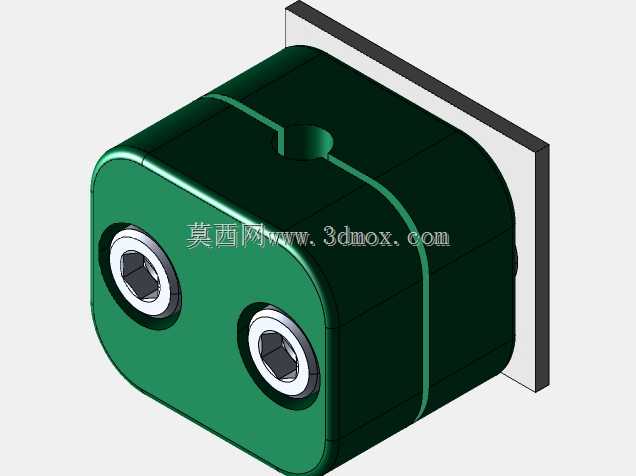

　　在液压站、气动控制回路、小型流体输送设备的布管作业中，管路的可靠固定是避免管路共振、接头松脱、管路磨损泄漏的核心环节，这类适配6.4mm外径管路的轻型单管夹，是小通径流体管路布装中用量极大的基础紧固件。不同于重型多排管夹适配大管径高压管路的设计取向，这款轻型单管夹的设计核心是在满足小管路固定强度要求的前提下，尽可能压缩安装占用空间，降低整体布管重量，适配设备内部紧凑的布管场景。从结构设计逻辑来看，这款管夹采用上下对合的夹体结构，夹体主体为工程塑料材质，本身具备一定的形变余量，抱紧管路时不会划伤管路外壁，同时能吸收管路运行中产生的小幅振动，避免刚性固定带来的应力集中问题。夹体的对合面做了精准的分型定位，合模后形成的圆形夹持孔与6.

　　4mm外径管路的配合间隙控制在合理范围，既可以保证抱紧力足够，不会出现管路轴向窜动，也不会因为过盈量过大夹扁薄壁管路，影响管路内部通流能力。夹体的安装端采用带安装底板的结构，底板上预留了两个内六角螺钉的安装孔位，安装时可以先将下半夹体通过螺钉固定在安装基面，再放入待固定的管路，扣合上半夹体后锁紧两颗内六角螺钉即可完成固定，整个安装过程不需要额外的专用工装，单人即可快速完成作业，后期维护更换管路时也只需要松开螺钉即可取出管路，不需要完全拆除整个管夹，大幅降低后期运维的工作量。从安装边界尺寸来看，这款管夹的整体外形做了圆角过渡处理，没有尖锐的棱角，在密集布管的场景下不会剐蹭相邻的管路或者线缆，夹体的厚度方向尺寸经过优化，

　　在相邻管路平行排布时，管夹之间的最小安装间距可以控制在很小的范围，能够有效提升设备内部的空间利用率。安装基面的适配性上，这款管夹的底板为平面结构，可以直接固定在金属安装板、型材表面、设备壳体壁面等多种平整基面上，不需要额外加工特殊的安装槽位，适配性极强。在实际应用场景中，这类轻型单管夹除了常规的液压气动系统小管路固定，还可以用于设备内部的传感器线缆、细气管、润滑油管的固定，相比传统的扎带固定方式，这种管夹的固定可靠性更高，不会出现扎带老化松脱的问题，同时固定位置的一致性更好，批量设备装配时的布管整齐度更高，也便于后期的管路排查与维护。设计过程中，夹体的螺钉孔位做了沉台设计，内六角螺钉锁紧后螺钉头不会突出夹体表面，

　　避免突出的螺钉头刮碰周边部件，同时沉台结构可以对螺钉起到导向作用，锁紧时螺钉不会出现偏斜，保证夹体的对合精度。夹体上的夹持孔内壁做了细微的防滑纹路处理，当管路存在小幅轴向力的时候，防滑纹路可以增加夹持面的摩擦力，避免管路在长期振动环境下出现轴向窜动，对接头部位产生额外的拉应力。考虑到不同应用场景的环境需求，这款管夹的夹体材质选用的是耐油工程塑料，可以在常规的液压油、润滑油环境下长期使用，不会出现材质溶胀、强度下降的问题，适配大多数工业设备的工作环境。在进行三维建模时，这款管夹的所有配合尺寸都经过公差匹配验证，夹体对合后的错位量控制在极小范围，夹持孔的圆度可以保证抱紧力均匀分布在管路圆周方向，不会出现局部应力过大的问题。安装螺钉的规格选用常规的标准内六角圆柱头螺钉，不需要定制特殊紧固件，用户在实际装配时可以直接采购标准件使用，降低采购与维护成本。在布管设计选型时，这类轻型管夹的固定间距可以根据管路的材质与工作压力调整，针对硬质尼龙管、金属小管，可以适当放大固定间距，针对软管则需要缩小固定间距，避免管路在压力波动时出现大幅摆动。这款管夹的整体结构没有多余的冗余设计，每一处结构都服务于管路固定的核心功能，在保证结构强度与使用可靠性的前提下，尽可能简化结构，降低生产制造成本，是小通径管路固定场景下性价比极高的紧固件方案。
