树莓派七寸触控屏配套安装固定外壳

　　在嵌入式开发、小型工控终端搭建、桌面级交互装置制作的场景里，树莓派搭配七寸触控屏的组合十分常见，但裸露的屏幕与主控板不仅容易受车间粉尘、桌面泼溅影响，安装时也缺乏统一的固定点位，往往需要临时打孔、扎带捆绑，既影响装置整洁度，长期使用也存在接线松动、屏幕磕碰的隐患。这款带安装支架的触控屏外壳，正是针对这类实际使用痛点完成的结构设计。

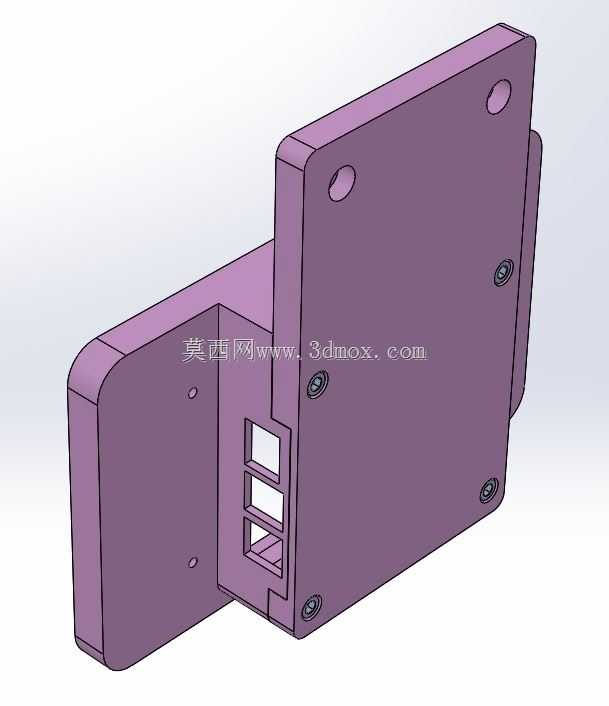

　　从实际功能来看，外壳首先承担屏幕防护作用，前框的内凹止口刚好贴合七寸触控屏的边缘，屏幕嵌入后不会出现前后窜动，边框预留的沉头孔位可直接通过微型螺丝将屏幕锁紧在壳体上，避免屏幕受外力按压时出现移位。背部的安装支架采用一体化弯折结构，和外壳主体通过定位柱配合螺丝锁紧，既可以将整套触控终端固定在设备面板、墙面安装板上，也能通过支架的角度预留，调整屏幕的俯仰视角，适配站立操作、坐姿调试等不同使用场景的视线角度。

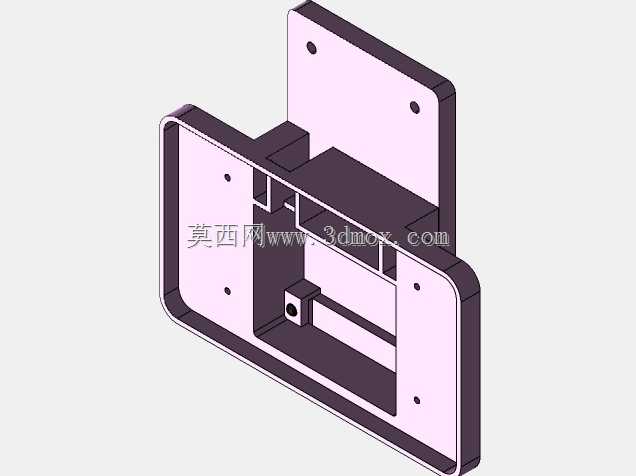

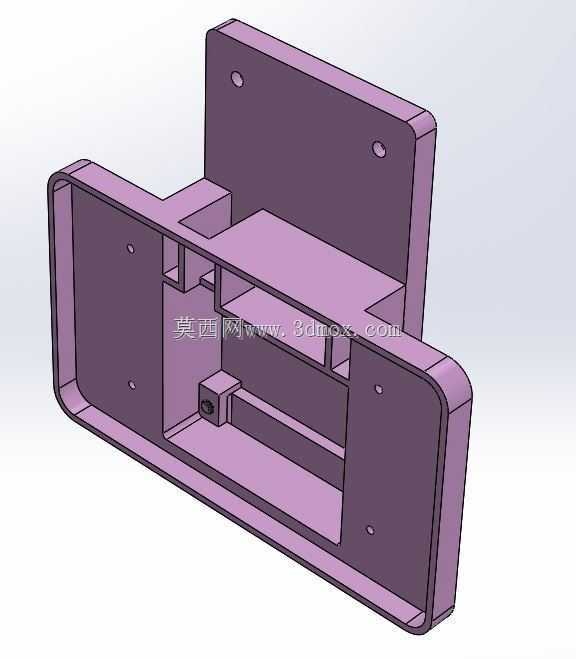

　　设计过程中优先考虑了装配的便捷性，壳体内部预留了树莓派主控板的安装柱位，主控板可以直接固定在壳体内腔，屏幕的FPC排线、供电线可以顺着内腔的走线槽排布，不会出现排线被壳体挤压、弯折角度过大导致接触不良的问题。外壳侧壁预留了接口避让缺口，对应树莓派的USB接口、HDMI接口、供电接口、网口位置，装配完成后所有外接接口都可以正常插拔，不需要额外拆卸外壳就能完成外设接线、调试操作。

　　安装边界方面，外壳前框的外形尺寸匹配七寸触控屏的16:9显示比例，四周的边框宽度控制在15mm以内，不会过度遮挡屏幕显示区域，同时保证足够的结构强度。背部支架的安装孔位采用通用的孔距设计，适配常见的工控面板安装孔、墙面壁挂板孔距，安装时不需要额外重新打孔适配，直接通过M4螺丝即可完成固定。壳体的壁厚设置为2mm，兼顾结构强度与整体重量，整套外壳装配完成后总重量控制在300g以内，不会对安装面造成过大的负载，即便是薄型面板、亚克力安装板也能稳定承载。

　　在结构细节处理上，外壳所有外露边缘都做了R2圆角处理，避免安装调试过程中锐边划伤操作人员，支架和壳体连接的位置做了加强筋设计，长期承重不会出现支架弯折、壳体连接处开裂的问题。内腔的安装柱位高度经过精准核算，屏幕背面的驱动板、主控板安装后和壳体内壁保留2mm的间隙，既可以避免元器件和壳体接触造成短路，也能预留出足够的散热空间，长时间运行时热量可以顺着间隙自然流通，不会出现局部积温过高的问题。针对不同的安装场景，支架还预留了横向、纵向两组安装孔，既可以横向安装屏幕适配常规的显示交互界面，也可以纵向安装适配竖屏显示的终端应用，不需要额外更换支架就能完成安装方向的调整。
