M12规格V形弯折螺纹紧固件结构设计

　　在各类需要非平行面紧固连接的机械装配场景中，直杆螺栓往往受限于安装面的角度差无法完成可靠锁紧，这类V形弯折的螺纹紧固件，正是为适配夹角型安装位开发的专用连接件。日常在工装夹具的角度限位结构、农用机械的框架拼接节点、仓储笼的弯折边框紧固、小型设备的防护栏斜向连接位置，都能见到这类异型螺栓的应用，它不需要额外加装角度转接块，就能直接完成两个呈固定夹角安装面的锁紧作业，减少装配环节的零件数量，降低连接节点的累积误差。

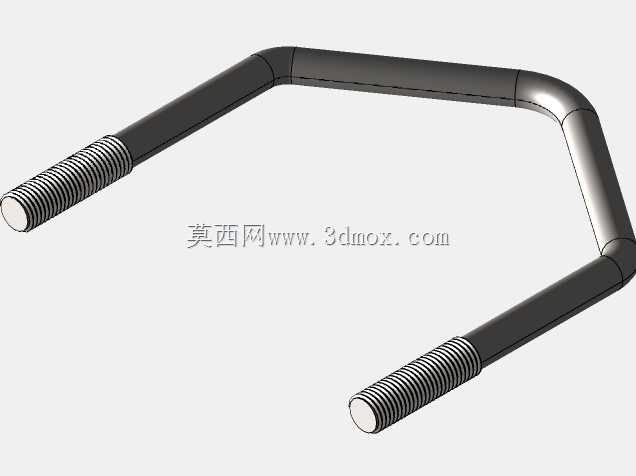

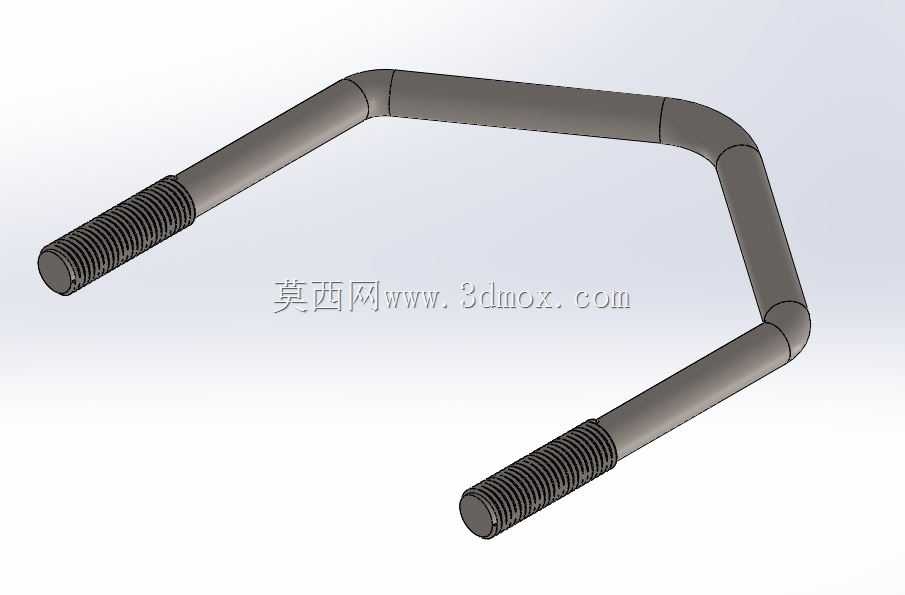

　　从结构设计逻辑来看，这款M12规格的V形螺栓，杆部采用等直径圆钢弯折成型，弯折处做了平滑圆弧过渡，没有直角弯折带来的应力集中缺陷，避免在受交变载荷时弯折位置出现断裂失效。两端的螺纹段长度经过匹配计算，能够适配常规厚度的角钢、方管、冲压板材的连接需求，螺纹采用标准公制粗牙设计，和常规M12螺母、平垫、弹垫完全通用，不需要定制配套的锁紧件，现场装配时可以直接用标准五金件完成安装，降低备件储备的难度。

　　设计过程中首先要确认的是弯折角度的公差控制，V形的夹角需要和被连接件的安装面角度完全匹配，否则安装时会出现杆部别劲、螺纹无法顺畅旋入的问题，弯折处的圆弧半径也需要严格控制，半径过小会导致杆部弯折位置出现材料纤维断裂，降低整体抗拉强度，半径过大则会占用过多安装空间，和相邻的结构件产生干涉。杆部的直线度也有明确要求，除了弯折段之外，两端带螺纹的直杆部分需要保持同轴度偏差在合理范围内，保证螺母旋入过程顺畅，不会出现卡滞、偏磨的情况。

　　从安装边界来看，这款螺栓的两个直杆段长度对称，安装时需要提前在两个呈夹角的被连接件上预制对应直径的光孔，光孔的位置度需要和螺栓的弯折尺寸匹配，穿入螺栓后两端依次套入平垫、弹垫，再旋入螺母逐步锁紧，锁紧过程中需要交替拧紧两端的螺母，避免单侧受力过大导致杆部出现形变。和直杆螺栓加转接角码的连接方式相比，这款一体弯折的V形螺栓连接节点更紧凑，不需要在角码位置额外布置固定螺栓，整体连接强度更高，在受振动载荷的场景下，松动概率远低于多零件拼接的连接结构。

　　在实际选型应用时，需要根据被连接件的夹角确认螺栓的弯折角度，根据连接层的总厚度确认两端螺纹段的有效长度，根据整体承受的拉拔载荷、剪切载荷确认杆部的材质和热处理工艺，常规场景下采用普通碳素钢冷镦弯折后镀锌处理即可满足防腐和强度要求，在有高强度需求的场景下，可以选用合金结构钢制作，完成调质处理后再进行表面防腐处理，提升整体的载荷承受能力。这类异型紧固件虽然结构看起来简单，但在非标设备设计、框架结构搭建过程中，往往能解决很多直杆标准件无法适配的连接痛点，减少不必要的结构改型，降低整体设计和加工成本。建模过程中需要重点还原弯折处的圆弧过渡细节、螺纹段的牙型特征，保证模型和实际加工出来的零件尺寸完全一致，方便在装配阶段直接调用进行干涉检查，提前排查安装空间不足、孔位不匹配的问题，减少现场装配时的整改工作量。
