杆装式气体探测器遮阳接线安装支架

　　在工业厂区可燃/有毒气体探测布点、园区周界环境监测点位布设、管廊架空气体检测终端安装这类场景里，经常会遇到终端设备直接暴露在户外的问题：夏季正午直射阳光会让探测器外壳温度飙升，超出传感器工作温域导致检测数值漂移，雨水顺着设备接线端渗入容易造成接线端子锈蚀短路，零散安装的探测器和外接接线盒没有统一固定位，现场布线杂乱后期运维排查难度大，这款杆装支架就是针对这类实际工程痛点设计的配套安装构件。

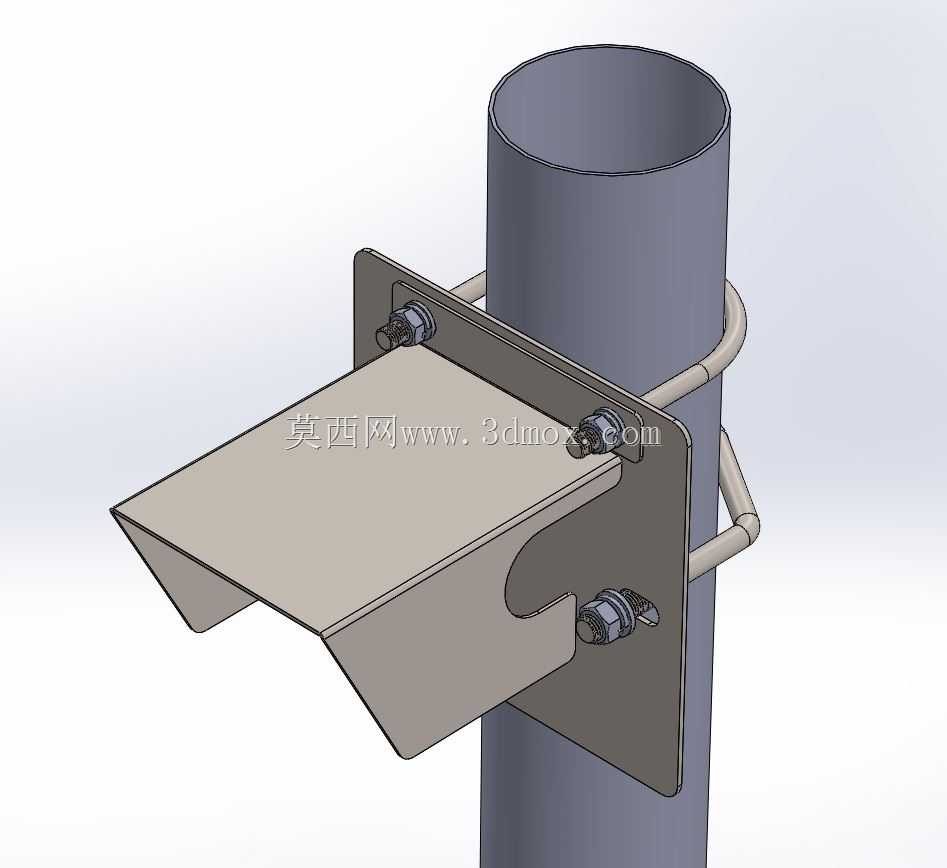

　　从实际安装适配性来看，这款支架采用报箍式锁紧结构适配垂直圆形立杆安装，不需要在立杆上打孔焊接，不会破坏原有杆体的防腐镀层，适配常规户外监测常用的直径60mm到110mm的金属立杆、工艺管线旁的仪表立柱，报箍内侧可以根据现场杆径增减防滑橡胶垫，避免长期户外风载导致支架偏转下滑。支架主体的安装基板采用平板式结构，预留的多组腰型安装孔可以适配市面上主流点型气体探测器的底部安装孔距，不需要现场二次打孔改孔，基板下方预留的接线盒安装位可以直接固定通用尺寸的防水接线盒，探测器的出线可以直接引入下方接线盒完成端子压接，不需要额外布设穿线软管跨接，减少现场接线的防护薄弱点。

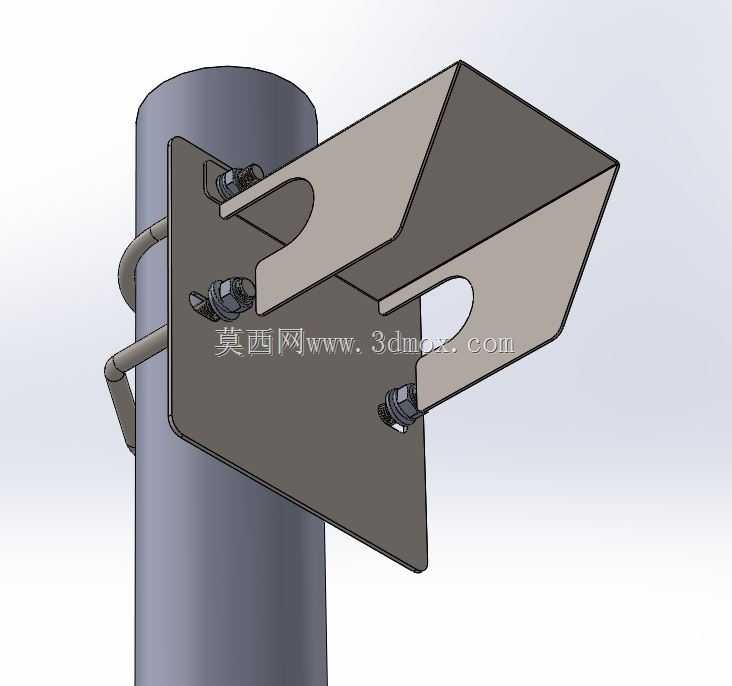

　　上方的遮阳挡雨板采用折边前倾的结构设计，探出长度完全覆盖下方安装的探测器与接线盒整体轮廓，折边角度经过优化，正午高角度直射阳光不会直接照射到探测器的传感器采样腔与显示面板，同时斜向的折边可以让雨水顺着板面前缘滴落，不会顺着板底流到设备接线位置，挡雨板和安装基板之间采用螺栓连接，后期如果更换不同尺寸的探测器，可以通过调整连接螺栓的位置调整遮阳板的探出距离，适配不同外形尺寸的检测终端。

　　设计过程中充分考虑了户外长期使用的结构强度，安装基板的厚度满足15kg以内的设备承重要求，在常规沿海厂区12级阵风的风载下不会出现明显形变，所有连接螺栓都采用标准防松垫片配合锁紧，避免长期振动导致连接件松动。支架的安装边界做了充分的冗余设计，除了适配常规气体探测器，也可以兼容同安装孔距的温湿度变送器、小型气象监测传感器、户外声光报警器这类杆装设备，不需要更换支架就能完成多类终端的替换安装。

　　现场安装时不需要复杂的专用工具，只需要用常规扳手锁紧报箍螺栓就能完成支架在杆体上的固定，后续设备维护时可以直接松开设备固定螺栓拆下探测器，不需要拆解整个支架结构，大幅降低高空作业的操作难度。支架整体的边角都做了钝化倒圆角处理，避免安装过程中锋利边角划伤施工人员，所有外露的金属部件都做了户外防腐喷塑处理，可以在酸碱腐蚀的化工厂区、高盐雾的沿海区域长期使用，不会出现短时间内涂层脱落锈蚀的问题。

　　从布线合理性来看，支架的安装基板和报箍之间预留了穿线间隙，杆内穿出的线缆可以直接从间隙引入接线盒，不需要在支架上额外开设穿线孔，线缆全程都在支架的防护范围内，不会直接暴露在阳光照射下，延缓线缆外皮的老化速度。遮阳板的下表面没有突出的连接结构，不会出现积水积灰的死角，长期使用不需要频繁清理就能保持防护效果，倾斜的板面在降雪天气也不会堆积过厚积雪，避免额外负载压弯支架结构。
