Delta机器人弹簧加载记号笔夹持支架

　　这款弹簧加载的记号笔夹持支架，是专为并联delta移动平台设计的末端执行工装，主要适配桌面级delta机器人的标记、划线类作业场景，在小范围高精度的点位标记、工件轮廓描线、教学演示轨迹绘制等工况下有很高的实用价值。日常在3C电子小件的装配工位，常需要在工件表面做合格标识、定位基准线，传统的固定笔架在接触工件时很容易因为平台定位误差、工件表面高度差出现笔尖压损、划线断墨甚至戳伤工件表面的问题，这款带弹簧缓冲结构的支架就针对性解决了这类痛点。

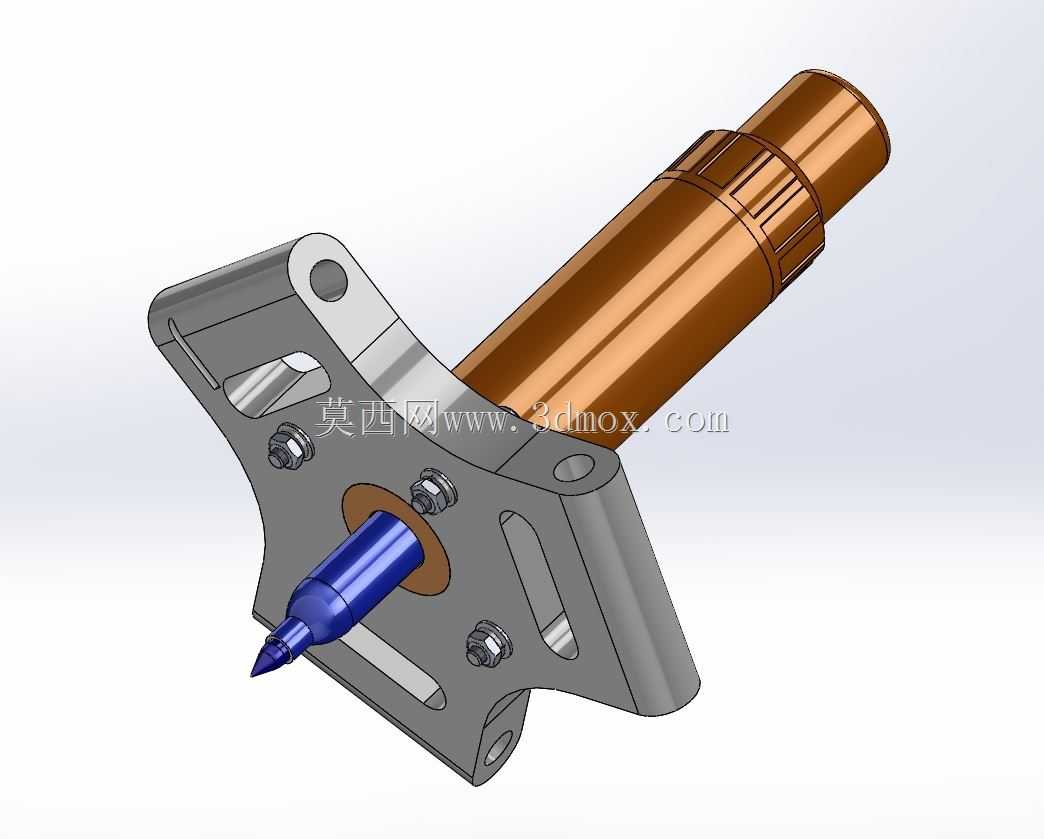

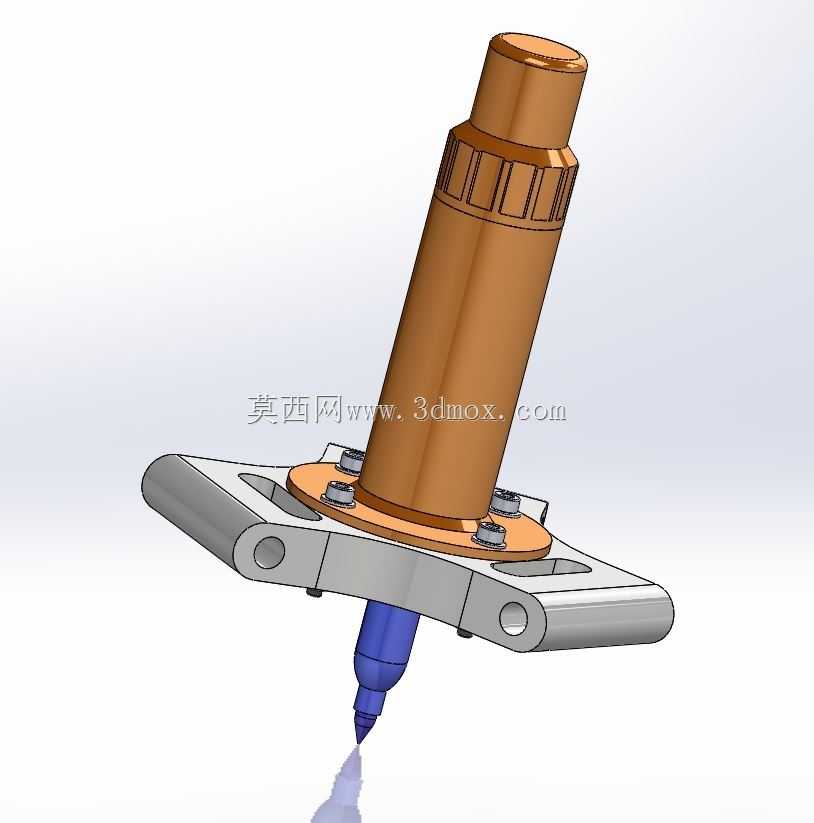

　　从功能特性来看，支架整体分为安装底座、缓冲主体、笔夹锁紧三个核心部分。底部的十字型安装法兰是直接对接delta机器人移动平台的接口，法兰上预留的四个沉头安装孔位，孔距匹配主流桌面delta平台的末端安装孔标准，安装时不需要额外做转接板，直接用内六角螺丝就能完成固定，法兰两侧的通孔是用于走线或者辅助定位的工艺孔，安装时可以配合定位销快速找正支架与平台的同轴度，避免笔的轴线与平台Z轴出现偏斜导致划线粗细不均。中间的缓冲段采用内置压缩弹簧的结构，弹簧的预压量经过调校，当笔尖接触工件表面时，笔身会顺着导向结构向上回缩，始终保持笔尖对工件表面有稳定的接触压力，既不会因为压力过大导致笔尖回缩过度断墨，也不会因为压力太轻出现划线虚断的情况，哪怕工件表面存在0-10mm范围内的高度差，缓冲结构都能自动补偿，不需要在机器人程序里反复调整Z轴下探高度，大幅降低了轨迹编程的调试工作量。上部的笔身夹持位做了滚花纹理的锁紧套，适配标准尺寸的Sharpie记号笔，旋松锁紧套就可以快速更换不同颜色的记号笔，调整笔尖的伸出长度，锁紧后笔身不会在高速移动中出现松动偏移，哪怕delta机器人以1.5m/s的移动速度做快速划线动作，笔身也不会出现晃抖，划线精度可以控制在0.2mm以内。

　　设计思路上完全围绕delta机器人的高动态运动特性做优化，整体结构做了轻量化处理，安装底座采用铝合金材质，缓冲主体和锁紧套采用工程塑料材质，整套支架的总重量控制在120g以内，不会给delta机器人的运动轴带来额外的负载负担，避免因为末端负载过重影响平台的运动速度和定位精度。导向结构采用了无油衬套做滑动配合，长时间往复运动也不会出现卡顿、窜动的问题，不需要定期加注润滑脂，维护成本极低。笔的轴线与支架安装基准面完全垂直，安装后笔尖的中心点正好与delta平台的工具中心点重合，在做工具坐标标定的时候只需要输入支架的固定长度参数就可以完成标定，不需要反复校准TCP位置。

　　安装边界方面，支架整体最大外径为42mm，安装后总高度为86mm，笔尖最大伸出长度为15mm，弹簧的最大缓冲行程为12mm，安装时需要预留出支架周围至少10mm的安全间隙，避免平台在运动过程中支架与周边的工装、工件发生碰撞。安装法兰的厚度为4mm，选用M3规格的内六角圆柱头螺丝进行固定，螺丝拧入深度控制在3-5mm即可，不要拧入过深顶到内部的缓冲弹簧，影响缓冲行程的正常动作。气路或者走线可以从法兰两侧的通孔穿过，不会与运动的笔身部分发生干涉。在实际使用中，如果需要适配其他直径的记号笔，只需要更换对应尺寸的锁紧套内衬就可以实现兼容，不需要更换整个支架主体，拓展性很强。除了常规的工件标记作业，这款支架也可以用于delta机器人的绘图教学、轨迹验证场景，通过更换不同的笔头，可以实现水彩笔、针管笔等多种绘图工具的夹持，满足不同的演示、作业需求。
