ESP32开发板卡扣式防护套管结构

　　做嵌入式硬件配套结构设计快八年，经手的开发板防护壳体少说也有上百套，这款ESP32套管的结构思路，刚好踩中了小批量硬件试制阶段最核心的几个痛点。先从实际应用场景说，这类套管主要用在实验室原型验证、小型物联网终端预装、学生课程设计作品封装这几个场景，不像量产消费电子外壳需要做外观咬花、超薄壁厚，它的核心诉求是装拆快、不挡接口、能给裸板提供基础的物理防护，避免调试过程中焊锡渣掉板短路、桌面金属件碰歪插针，或是移动测试时板子边角磕碰掉元件。

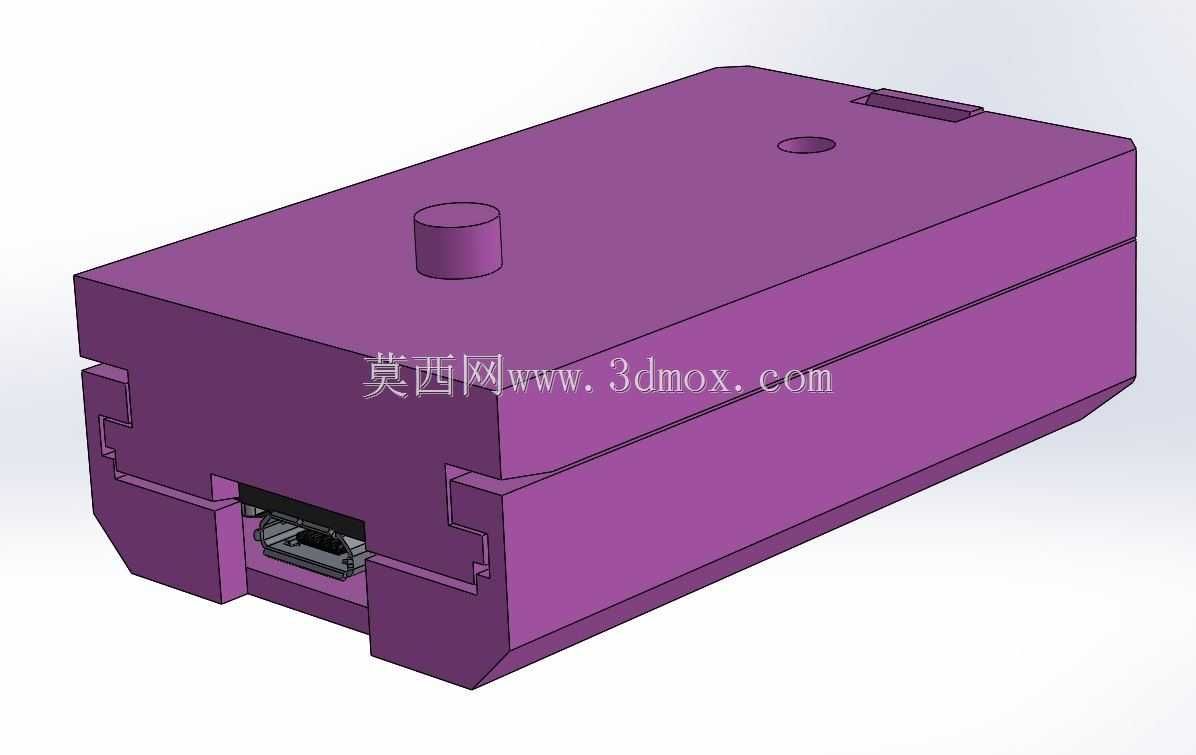

　　从结构设计逻辑来看，这款套管采用上下分体扣合的思路，没有用螺丝柱锁紧，完全靠壳体侧边的凹凸卡扣实现预固定，这点是针对开发板反复调试的需求做的优化——平时做功能测试的时候，不用找螺丝刀拧螺丝，指甲抠住侧边的扣位缝隙就能掀开上盖，直接接杜邦线、按复位键、测引脚电平，扣合之后上下壳的贴合面做了0.15mm的错位止口，不会因为日常拿取出现上下壳错位滑开的情况。顶部的结构做了两个特征，一个是凸起的圆柱避让位，刚好对应ESP32板载的高度元件，比如板载天线的屏蔽罩或是直插的按键，不会出现壳子压到元件导致焊盘虚焊的问题；旁边的小圆孔是预留的状态灯透光位，不用开盖就能看到电源灯、通讯灯的闪烁状态，调试的时候不用反复拆壳确认运行状态。

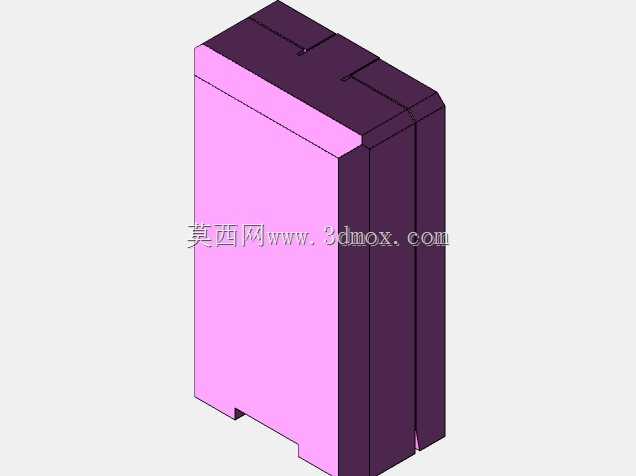

　　再看安装边界和尺寸配合，这款套管的内腔尺寸是完全贴合主流ESP32开发板的外形做的，四周留了0.2mm的装配间隙，板子从端部的开口滑入之后，不会在壳体内出现窜动，端部的开口刚好对齐板载的Type-C或是Micro USB接口，插下载线、串口线的时候不会被壳体挡住，接口周围的壳体边缘做了1mm的倒角，避免插线的时候刮伤线材外皮。底部的结构做了两个下沉的支撑脚，把壳体抬离安装面1.2mm，一方面是给板底的贴片元件留出避让空间，避免板底焊盘直接接触金属桌面造成短路，另一方面如果需要把板子固定在设备机架上，这两个支撑脚的位置刚好可以穿扎带，不用额外做安装耳，节省整体的占用空间。

　　实际用的时候，这类套管不需要做特殊的表面处理，用常规的3D打印FDM工艺就能加工，壁厚统一做1.5mm，既保证了基础的结构强度，打印的时候不会出现薄壁翘曲，也不会因为壁厚太厚导致整体重量太大，扣合之后的整体重量不到20克，哪怕是装在小型移动机器人、便携式采集终端上面，也不会给整体结构增加额外的负载。侧边的扣位做了0.3mm的倒扣量，多次拆装之后也不会出现卡扣断裂的问题，毕竟试制阶段一套壳体可能要拆装几十次，扣位的疲劳强度是必须考虑的点，当初做结构校核的时候，特意把扣位的根部做了R0.5的圆角，避免应力集中导致反复拆装之后根部断裂。

　　另外在细节处理上，壳体的所有内棱角都做了R0.3的倒角，板子装入的时候不会被棱角刮伤PCB板的绿油层，顶部的透光孔位置刚好对应板载LED的中心位置，光线散射出来的范围刚好能清晰看到灯的状态，不会出现孔位偏斜看不到灯光的问题。上下壳合模之后的外表面没有突出的分型线，拿在手里不会有刮手的感觉，哪怕是学生做课程设计答辩的时候拿在手里展示，也不会因为边缘毛刺影响观感。和市面上常见的螺丝固定外壳比，这种全卡扣结构的套管，加工的时候不需要在壳体内做铜螺母预埋的位置，打印完直接就能用，省去了后续装配螺母的工序，小批量做样的时候效率能提升不少，而且不存在螺丝滑牙、丢失的问题，日常收纳的时候上下壳扣在一起，也不会出现零散配件弄丢的情况。
