带一体化把手的3升家用清洁液塑料瓶

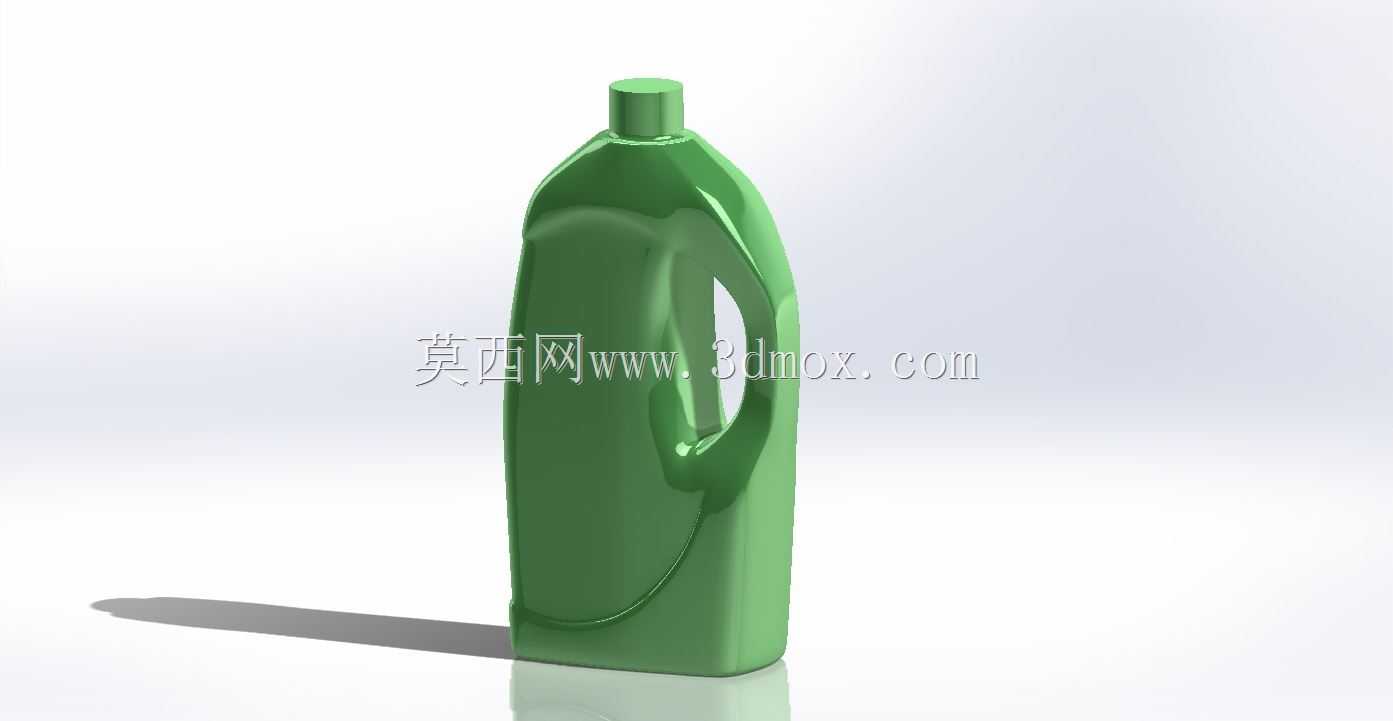

　　日常日化清洁类液体的包装容器，在商超零售、家庭清洁场景中有着极高的使用频次，这类容器的设计往往需要兼顾握持手感、倾倒流畅度、堆叠稳定性以及生产环节的脱模可行性，这款3升容量的塑料瓶结构，正是针对家用大容量清洁液的使用需求完成的结构设计。从实际使用场景出发，3升的容量设定刚好匹配普通家庭1-2个月的清洁液消耗周期，既不会因为容量过小导致频繁更换补充，也不会因为容量过大造成瓶体过重，老人、女性用户握持倾倒时出现费力的情况。瓶身侧面的一体化把手是整个结构的核心设计点，把手的内圈轮廓做了贴合四指弯曲弧度的曲面过渡，握持时指腹位置刚好贴合曲面凹陷，不会出现硌手的问题，把手与瓶身的连接位置做了渐变加厚处理，既避免了注塑成型时连接处出现缩痕，

　　也能保证满液状态下拎取时的结构强度，不会出现连接处开裂的问题。瓶身主体的截面采用了带大圆角的类矩形设计，相较于圆形截面，这种截面在货架堆叠时的空间利用率更高，相邻瓶体之间不会出现滚动移位的问题，同时瓶身正面预留了足够的平面区域，方便粘贴产品标签，标签区域的上下边缘做了细微的凸棱限位，贴标时可以快速定位，避免标签贴歪的情况。瓶口部分采用了标准的螺旋口结构，匹配常见的旋盖尺寸，瓶口的密封面做了一圈凸起的密封筋，配合瓶盖内的密封垫片可以实现良好的密封效果，倾倒液体时不会出现从瓶口螺纹处渗液的问题，瓶口的内径尺寸经过反复校核，既保证了大流量倾倒时的流畅度，也不会因为口径过大导致倾倒时流量失控洒出。瓶底部分做了内凹的加强筋结构，

　　五个均匀分布的点状支撑脚可以保证瓶体放置在平面上时的稳定性，不会因为底面轻微变形出现放置不稳晃动的情况，同时内凹结构也能提升瓶底的抗冲击能力，装满液体从常规高度跌落时，瓶底不会出现开裂漏液的问题。从注塑成型的工艺角度考虑，整个瓶体的外表面没有尖锐的棱角，所有转角位置都做了不小于R2的圆角过渡，既避免了应力集中，也能保证注塑时塑料熔体的流动顺畅，减少填充不足、熔接痕等成型缺陷，瓶身的拔模斜度控制在1.5度左右，既可以保证顺利脱模，也不会因为斜度过大导致瓶身上下尺寸差过大，影响标签粘贴和堆叠适配。把手位置的结构做了局部的壁厚优化，把手区域的壁厚比瓶身主体壁厚薄0.2mm，避免因为壁厚过厚出现注塑时的缩孔问题，

　　同时把手的内侧做了细微的防滑纹理，湿手拎取时也不会出现打滑脱手的情况。在实际的结构验证环节，需要重点校核满液状态下的瓶体变形量，尤其是瓶身侧壁在堆叠载荷下的形变，通过对侧壁做细微的曲面弧度设计，提升侧壁的结构刚性，避免多层堆叠时瓶体被压瘪。另外倾倒时的流体状态也是设计中需要考虑的重点，瓶肩位置的过渡曲面做了导流角度的优化，倾倒结束后瓶口残留的液体可以顺着曲面回流到瓶内，不会顺着瓶身外壁流到瓶底或者用户手上，解决了传统清洁瓶使用时残液脏手的痛点。整个瓶体的尺寸边界控制在常规家用清洁产品的货架尺寸范围内，高度适配普通家庭洗手台、储物柜的层板间距，宽度适配常规的超市货架陈列槽尺寸，不需要额外调整货架规格就可以直接上架陈列。从生产端的适配性来看，这个瓶体结构可以适配常规的中空吹塑成型工艺，不需要特殊的模具结构，模具加工难度低，量产时的成品率高，能够有效控制生产成本，适配日化产品大批量生产的需求。
