贴纸成型模具三维结构设计方案

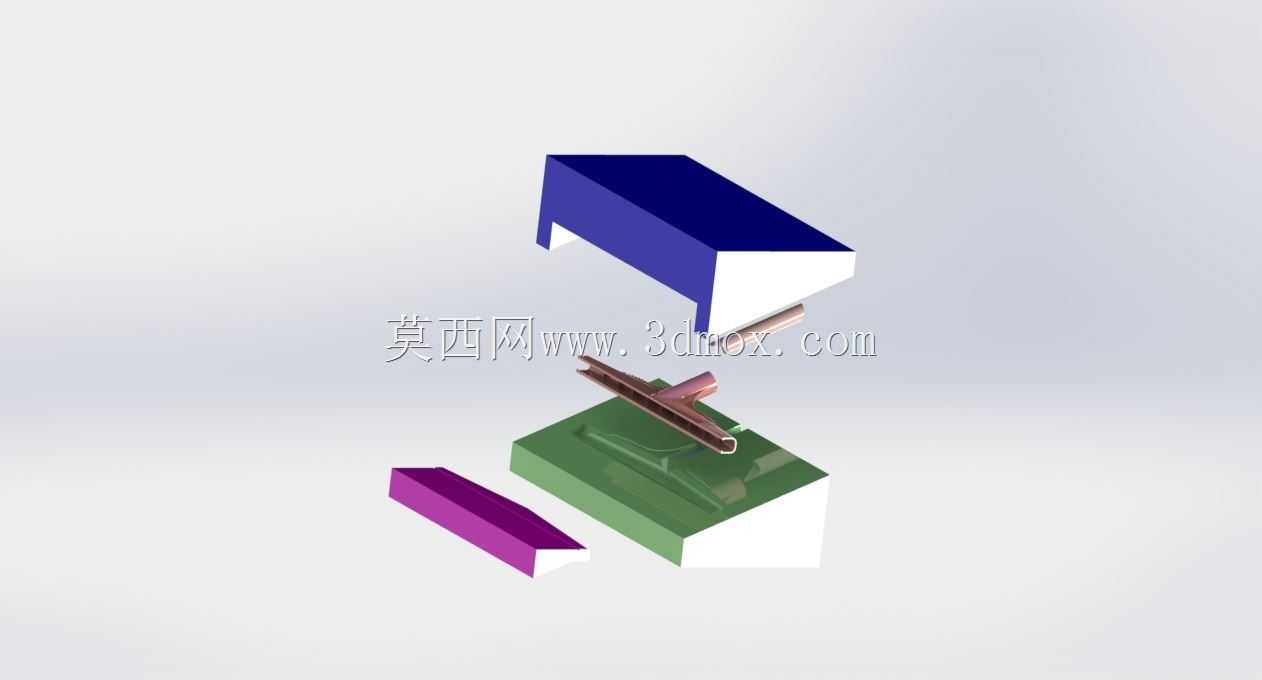

　　在包装印刷、电子辅料加工、日化产品标签生产的产线环节里，贴纸类产品的成型精度直接决定了后续贴附工序的良率，这套贴纸成型模具的结构设计，完全围绕批量连续生产的工况需求搭建，没有冗余的装饰性结构，所有几何特征都服务于实际生产动作。整套模具采用上下对合的开模逻辑，上模部分设置了带斜度的压合切边结构，下行过程中先通过侧边的定位凸台与下模的定位凹槽完成精准对位，避免合模过程中出现错位导致的贴纸切边毛边、成型轮廓偏移问题，定位结构的配合间隙控制在0.02mm以内，既保证合模导向顺畅无卡滞，又能将成型位置精度控制在产线要求的公差范围内。下模型腔部分完全匹配贴纸的成型轮廓，表面做了抛光处理，减少贴纸基材与模腔表面的粘附力，

　　开模时可以让成型后的贴纸顺利留在下模接料位置，不会随上模上行导致产品移位，方便后续的取料动作。模具侧边设置的独立压料块，采用弹性预压结构，合模时先于切刀接触贴纸基材，将待加工的贴纸原材料平整压实在下模表面，避免基材在切边过程中出现拉扯移位，导致成型后的贴纸出现褶皱、边缘缺损的问题。整套模具的安装边界适配常规的小吨位冲切设备台板尺寸，上下模座的安装孔位按照通用模架的标准间距设计，不需要额外做转接板就可以直接安装在现有通用冲切设备上，降低产线换模的适配成本。模具的切边刃口做了可拆卸的镶件设计，长时间生产出现刃口磨损后，不需要拆卸整套模具，只需要更换对应位置的刃口镶件就可以恢复生产精度，大幅减少设备停机维护的时间。

　　在流道与排废结构的设计上，下模对应切边位置设置了排废缺口，切边产生的边角废料可以顺着缺口直接落入设备下方的废料收集槽，不需要人工频繁清理模面的废料堆积，避免废料卡滞导致的模面损伤或者产品压伤。针对不同厚度的贴纸基材，模具的合模行程可以通过上模的调节螺栓做微调，适配0.05mm到0.3mm厚度范围内的各类不干胶、覆膜贴纸、防伪标签类基材的成型加工，不需要更换整套模芯就可以覆盖多品类小批量的贴纸生产需求。模具的导向结构采用双侧边的导向块配合，相比导柱导套的结构，在小尺寸模具上拥有更大的导向接触面积，抗偏载能力更强，即使长时间连续生产出现轻微的受力偏移，也能保证上下模的合模对位精度，不会出现啃模的问题。在实际生产场景中，

　　这套模具可以搭配卷料送料机构实现连续自动化生产，送料步距与模具的成型工位完全匹配，每一次合模动作就可以完成单批次多枚贴纸的成型切边，生产效率相比单工位手动放料的模具提升四倍以上。模腔内部的成型面做了微纹理处理，针对带背胶的贴纸产品，可以减少背胶与模腔的粘附，开模时不会出现背胶脱层粘在模面上的问题，减少生产过程中清理模面残胶的频次。模具的整体外形尺寸紧凑，整体重量控制在单人可搬运的范围内，小批量换产时不需要借助吊装设备，两名操作人员就可以完成换模调校，适配中小加工企业多品类小批量的柔性生产需求。所有受力结构的壁厚都经过受力校核，在1吨的合模压力下不会出现结构变形，刃口位置的硬度经过热处理达到HRC58-62，保证连续生产十万模次以上才需要进行刃口修磨，大幅延长模具的使用寿命。
