塑料周转吊篮注塑模具结构设计

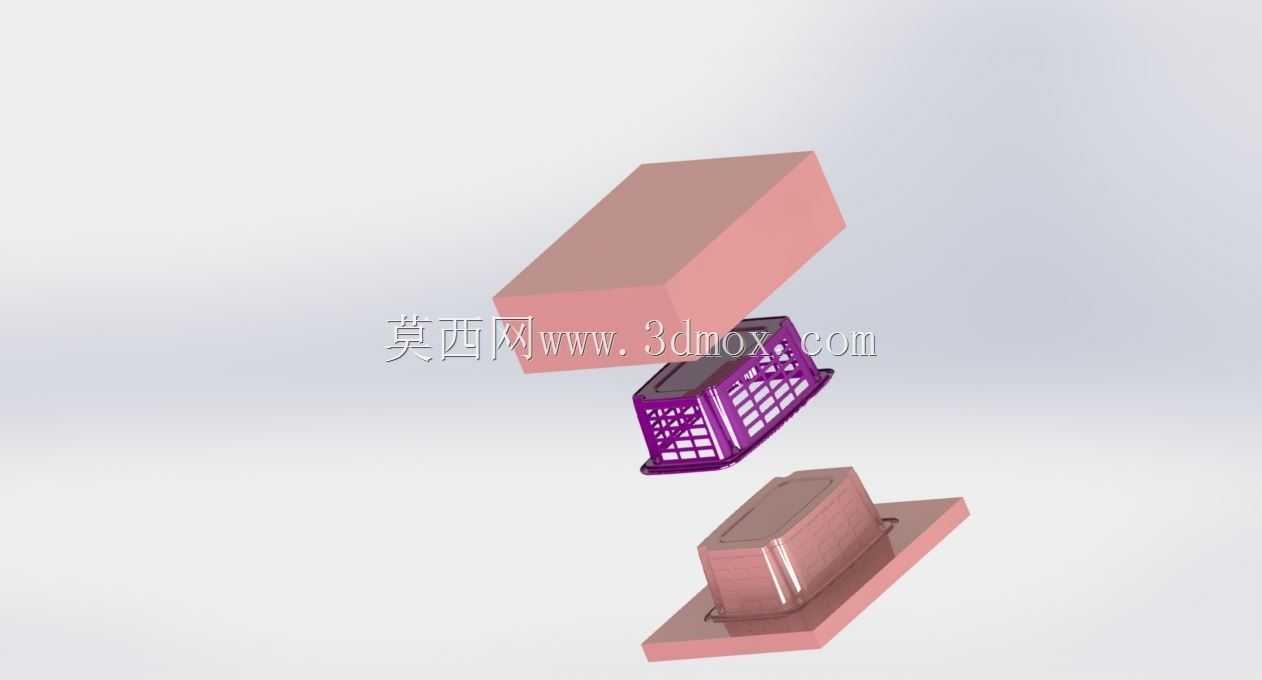

　　这套塑料周转吊篮的注塑成型模具，主要面向仓储周转、生鲜配送、工业零部件收纳场景的塑料制件批量生产需求，日常商超的蔬果陈列转运、生产车间的小零件工序间周转、物流环节的零散货品归集，都会用到这类带网格加强结构的塑料吊篮，模具的成型精度直接决定了成品吊篮的堆叠适配性、承重抗变形能力以及长期周转的使用寿命。从结构设计逻辑来看，整套模具采用两板模直浇口进胶的基础架构，进胶点设置在吊篮底部中心位置，能够最大程度保证熔融塑料在型腔内的流动均衡性，避免吊篮侧壁网格结构出现缺胶、熔接痕强度不足的问题。模具的型腔部分直接成型吊篮的外侧网格镂空结构，型芯部分成型吊篮的内侧容纳空间与底部加强筋，考虑到塑料吊篮脱模时的抱紧力较大，

　　顶出结构采用顶块+顶杆组合的方式，在吊篮底部的四个边角位置设置矩形顶块，对应侧壁加强筋的位置布置细顶杆，顶出过程中受力均匀，不会让制件出现顶白、变形甚至顶穿的问题。冷却回路的设计上，型腔和型芯部分都采用了随形水路布置，贴近成型面的水路距离控制在15-20mm之间，回路间距保持25mm左右，能够保证成型过程中型腔各区域温度均匀，将成型周期控制在合理区间，同时减少制件因为冷却不均产生的翘曲变形，避免成品吊篮出现侧壁不平整、堆叠时卡滞的问题。在安装边界方面，整套模架的长宽尺寸适配市面上常规200吨锁模力的卧式注塑机安装要求，定位圈直径采用标准100mm规格，浇口套球面半径匹配注塑机喷嘴SR18的通用尺寸，

　　顶棍孔位置符合标准模架的中心顶出布局，不需要额外做改装就可以直接上机安装试模。模具的导向部件采用标准导柱导套配合，四个角部的导柱设置了不同直径的错位防呆结构，避免装模时动定模装反损坏型腔，导柱长度高出型芯最高面20mm以上，合模过程中导向部件先接触定位，保护型腔和型芯的成型面不会因为合模偏移出现磕碰损伤。排气结构的设计上，在型腔的网格结构末端、熔接痕汇聚的位置都开设了深度0.02mm的排气槽，能够将型腔内的空气顺利排出，避免制件出现困气烧焦、填充不满的缺陷，同时排气槽的深度控制在塑料溢边值以下，不会让制件产生多余的飞边，减少后续去飞边的人工工作量。针对吊篮的镂空网格结构，模具上对应的成型镶件采用了分体镶嵌的加工方式，

　　将细小的网格筋条部分做成单独的镶件拼接，一方面降低了整体加工的难度，可以采用精密磨床加工镶件的筋位，保证筋条的厚度均匀一致，另一方面如果生产过程中某一处筋位出现磨损或者损坏，只需要更换对应的小镶件就可以完成维修，不需要整体更换型腔或者型芯，大幅降低了模具的后期维护成本。在成型部件的材料选择上，型腔和型芯的成型部分采用预硬塑胶模具钢，经过淬火处理后表面硬度达到HRC48-52，能够承受长期注塑生产的磨损，保证模具的使用寿命可以达到30万模次以上，对应大批量生产的需求。模具的开合模行程设置上，开模距离预留了制件高度两倍以上的取件空间，配合机械手取件的话不需要额外调整开模参数，能够适配自动化生产的需求，生产过程中制件留在动模侧，顶出后可以直接由机械手取出，配合输送线实现全自动生产，大幅提升生产效率。
