双腔式肥皂盒注塑成型模具结构设计

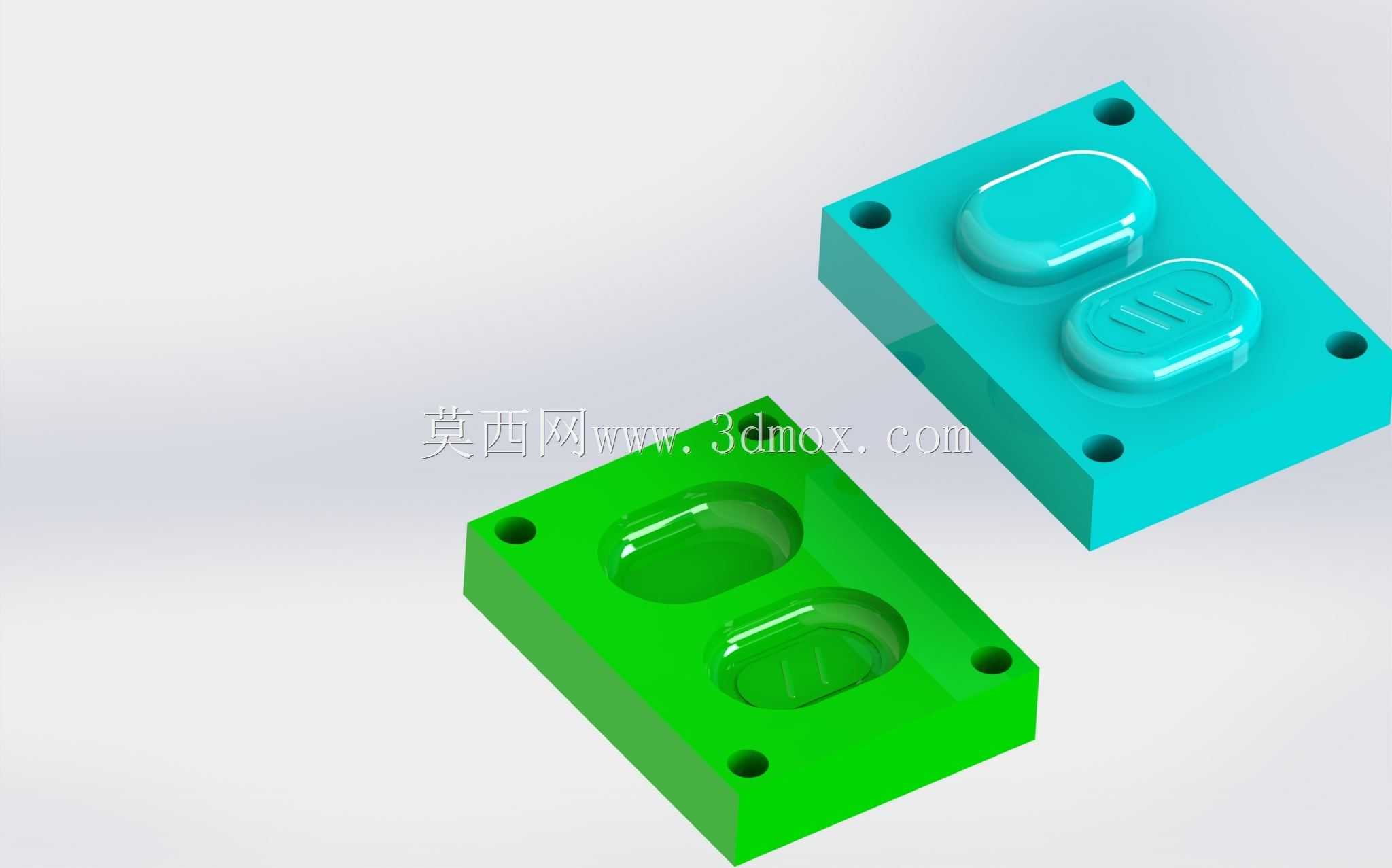

　　这套双腔结构的肥皂盒成型模具，主要面向日用塑料制品量产场景，适配卧式注塑机安装使用，核心用于一次性成型两款不同表面肌理的皂盒主体部件，在小型日用品注塑生产线上可直接匹配常规射胶量规格的设备，无需额外改装机台固定结构。从实际生产适配性来看，模具采用标准两板模架结构，上下模合模导向依靠四角布置的导柱导套完成，导柱直径匹配模架规格选型，合模过程中可自动校正型腔错位偏差，避免生产过程中出现披锋、错边等成型缺陷。两个型腔分别对应两款皂盒的成型需求，其中一个型腔成型的皂盒上表面为光滑弧面过渡，边缘做R角处理避免应力集中，另一个型腔成型的皂盒表面带有防滑凸纹肌理，凸纹深度控制在0.8mm，既满足使用时的防滑握持需求，又不会因为纹路过深导致脱模时出现粘模问题。

　　设计过程中优先考虑了量产脱模的顺畅性，型腔内壁抛光粗糙度达到Ra0.8，所有脱模方向的倒扣结构都做了斜度处理，外壁脱模斜度设置为1.5°，内壁因为有加强筋结构，脱模斜度加大到2°，避免顶出时产品表面出现顶白、拉伤问题。顶出结构采用均匀分布的圆顶针，顶针位置布置在产品边缘非外观面区域，避免在皂盒使用可见面留下顶针痕迹，影响成品外观质量。浇口采用侧浇口结构，布置在产品侧边非外观位置，浇口截面尺寸经过射胶模拟校核，可保证两个型腔同时进胶，充模过程中熔料流动前沿同时到达型腔末端，避免出现缺胶、困气问题，困气位置在型腔末端预留了排气槽，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，又不会出现飞边问题。

　　冷却系统采用环绕式水路布置，上下模都设置了独立的冷却回路，水路距离型腔表面的距离保持在15-20mm，水路直径选用8mm标准规格，可保证成型过程中型腔表面温度均匀，温差控制在5℃以内，有效缩短成型周期，减少产品因为冷却不均出现的翘曲变形问题。模架四周的安装孔位按照通用注塑机的安装尺寸标准设计，可直接适配市面上多数120T-160T锁模力规格的卧式注塑机，上下模的定位圈尺寸选用标准100mm规格，射嘴口匹配通用注塑机射嘴R角，安装时可快速完成对中调校，减少上机调试的时间成本。

　　从产品成型的功能匹配来看，成型后的皂盒内腔深度符合日常使用需求，可容纳常规规格的洁面皂、洗衣皂，盒体边缘的配合结构可直接匹配同规格的皂盒盖，无需二次加工处理。模具的分型面设置在产品最大轮廓处，分型面贴合紧密，合模后无明显间隙，生产过程中不会出现溢料问题。日常生产维护时，导柱导套位置预留了润滑注油孔，可定期加注润滑脂减少导向件磨损，延长模具整体使用寿命，易损件如顶针、浇口套都采用标准件规格，出现磨损时可快速更换，无需重新定制加工，降低生产维护成本。针对日用塑料产品常用的PP、ABS等原材料，模具型腔钢材选用预硬钢材质，经过调质处理后硬度达到HRC30-35，可满足大批量量产的耐磨需求，生产过程中无需频繁抛光修复型腔表面，可稳定保证成品外观质量一致性。
