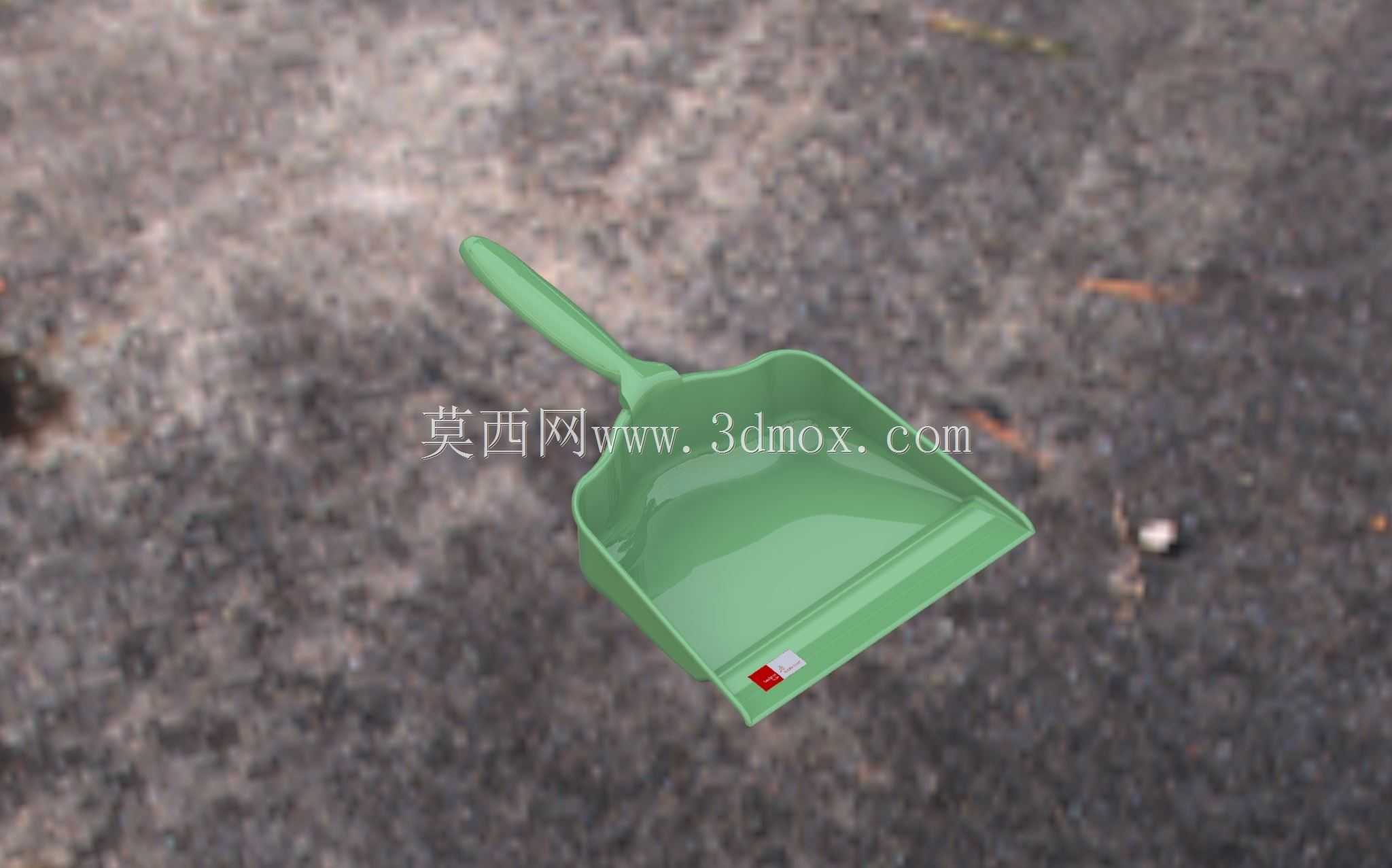

一体式手持塑料簸箕清洁工具结构设计

　　日常清扫作业场景中，手持簸箕是配合扫帚完成碎屑、灰尘、零散废弃物收集转运的核心手持器具，广泛应用于家庭居室、办公场所、商业门店、工业车间操作工位等各类需要人工清扫的场景，其结构设计的合理性直接影响清扫作业的效率与使用手感。这款一体式手持塑料簸箕采用一体化注塑成型的结构思路，摒弃了传统簸箕手柄与斗身分体组装的连接形式，从根源上规避了长期使用后连接部位松动、脱落的失效风险，适合高频次的日常清扫使用场景。从功能特性来看，斗身采用前低后高的敞口倾斜设计，前缘做了薄边收窄处理，作业时前缘能够紧密贴合地面，避免扫帚推送碎屑时从簸箕底部缝隙漏过，减少反复清扫的冗余动作；斗身两侧设置了向上延伸的挡边，在收集轻质碎屑、

　　灰尘时能够阻挡气流带起的浮尘从两侧溢出，提升清扫过程的洁净度。手柄部分采用符合人手握持弧度的流线型设计，握持段做了轻微的内凹处理，匹配人手自然抓握的形态，长时间握持作业不易产生硌手的疲劳感，手柄与斗身的连接位置做了渐变加厚的过渡结构，避免注塑成型时出现缩痕，同时提升该受力集中部位的结构强度，在推送较重的硬质碎屑时不会出现连接部位断裂的问题。斗身底部设置了两条平行的加强筋，放置在地面时能够保持整体平稳，不会因为斗内装载物重量分布不均出现侧翻，同时加强筋能够减少斗身底部与地面的直接摩擦面积，降低长期拖动使用造成的底部磨损，延长产品的使用寿命。斗身前端靠近下边缘的位置设置了嵌入式的小尺寸卡合结构，能够在收纳时与配套扫帚的刷柄部位卡接固定，

　　减少收纳时的占用空间，避免扫帚与簸箕分开存放出现遗失的问题。从建模设计的角度来看，整个模型的壁厚控制在均匀的2mm区间，所有转角位置都做了R2以上的圆角过渡，既符合注塑成型的工艺要求，避免出现应力集中导致的部件开裂，也能够减少日常使用时尖锐边角造成的磕碰划伤。整体外形尺寸控制在长度320mm、宽度220mm、手柄总高110mm的区间，斗身最大装载容积约2.5L，能够满足单次常规清扫的碎屑装载需求，不需要频繁倾倒斗内杂物；整体重量控制在180g左右，单手握持操作没有明显的负重感，适配不同年龄段使用者的操作力度需求。安装边界方面，由于是一体化注塑成型的单一部件，不需要额外的紧固件、连接件进行组装，生产时仅需单副注塑模具即可完成成型，

　　后续仅需做飞边修剪即可完成成品加工，生产装配环节的工序被大幅简化，能够有效控制量产的成本。在实际使用场景中，这款簸箕既可以配合普通鬃毛扫帚完成地面干垃圾的收集，也可以配合胶棉扫帚完成少量积水的临时收集，斗身采用的光滑塑料表面不易粘附污渍，使用后直接用水冲洗即可完成清洁，不会残留污渍滋生异味。针对工业工位的清扫场景，该结构的簸箕也可以适配小型工位的金属切屑、塑料边角料的收集作业，加厚的斗身结构能够承受硬质碎屑的摩擦，不会轻易被尖锐切屑划破。
