便携塑料储油壶结构设计方案

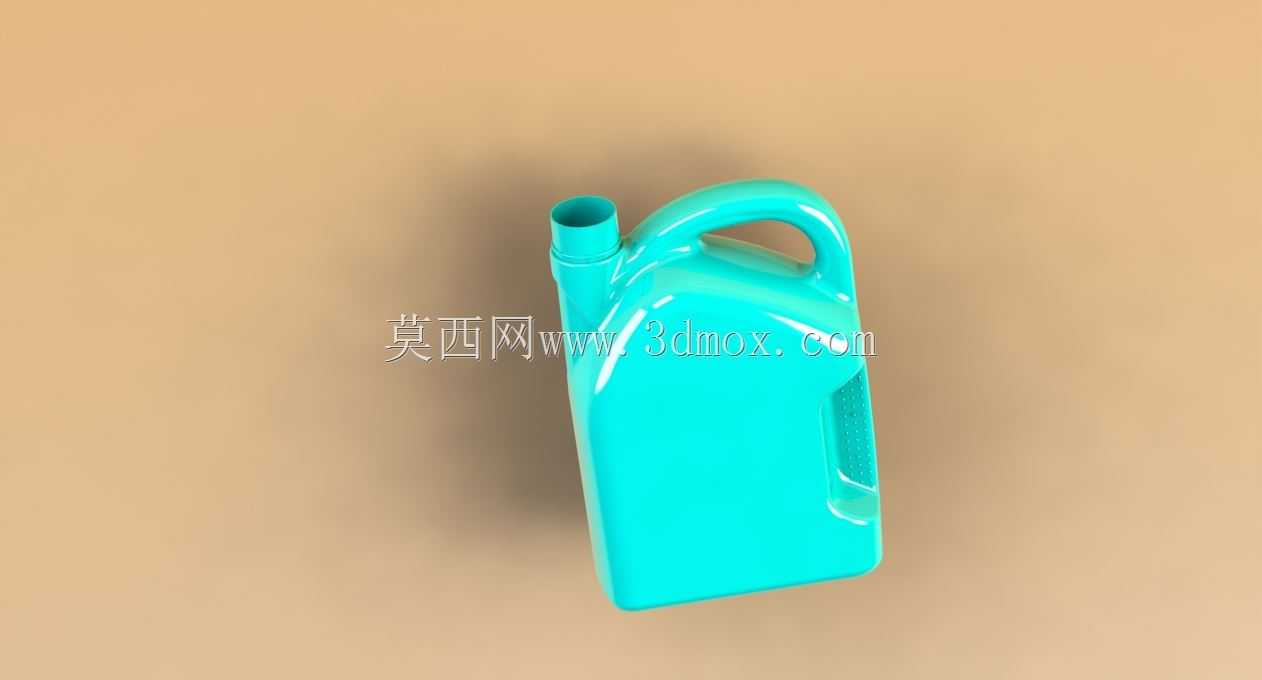

　　这类手提式塑料储液容器，常被用于车间零散燃油转运、园林机械燃油补给、小型工程机械临时储油场景，也可适配民用散装润滑油、清洗剂等非强腐蚀性流体的短途盛装，相比金属油桶自重更轻，绝缘性更好，不会因磕碰产生火花，在易燃易爆流体临时存储场景下安全性更突出。设计时首先要考虑手持搬运的受力合理性，顶部提手的弧度完全贴合成年人手掌自然弯曲形态，提手与壶身的连接位置做了渐变加厚处理，避免满液状态下提举时连接根部出现应力集中导致开裂，提手内侧预留了足够的指缝空间，即使佩戴劳保手套操作也能顺利穿入握持，不会出现卡手、滑脱的问题。壶身整体采用上窄下宽的梯台造型，底部做了整圈加厚的支撑边，放置在平面上时接触面积更大，即使受到轻微侧向碰撞也不容易倾倒，

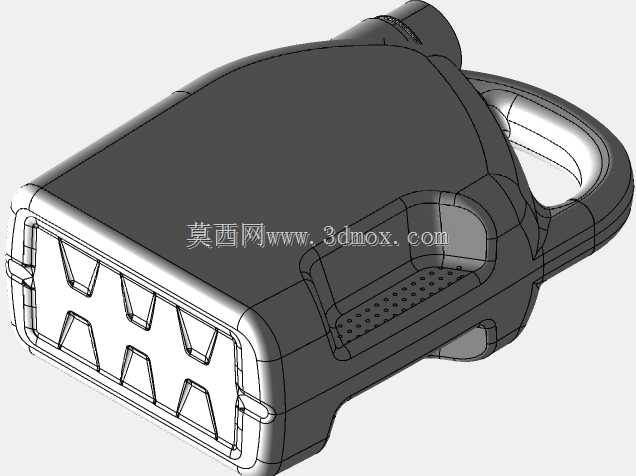

　　空壶堆叠时上层壶体可以嵌入下层壶的顶部凹陷区域，仓储运输时能大幅节省堆叠空间，降低物流成本。注油口设置在壶体顶部靠前位置，口径匹配常规燃油加注漏斗的尺寸，加注流体时不容易出现溢洒，口部的螺纹采用标准通用粗牙规格，可适配市面上多数同规格密封盖，不需要单独开模做专属配件，后期替换维护成本更低。壶身侧面靠近底部的位置做了内凹的防滑握持区，表面设置了细密的防滑筋条，倾倒流体时操作人员可以一手握住顶部提手，另一手扶住侧面防滑区，精准控制倾倒角度，控制流体流出速度，不会因为壶身表面沾有油污出现打滑失控的问题。壁厚设计上采用了差异化分布方案，壶身主体壁厚均匀控制在2.5mm左右，保证注塑成型时不会出现缩痕、缺胶问题，提手、底部支撑边、

　　口部螺纹位置的壁厚加厚到3.5mm，提升受力集中区域的结构强度，同时在壶身内壁对应外表面转角的位置做了圆角过渡，避免注塑冷却时因壁厚不均产生内应力，导致后期使用中出现应力开裂。整体外形尺寸控制在常规车用储物格、维修工具箱的容纳范围内，满液状态下总重量控制在单手握持可承受的范围内，不需要双人配合搬运，单人即可完成加注、转运、收纳全流程操作。壶身表面没有多余的突出结构，整体线条流畅，注塑成型时脱模阻力小，不需要设计复杂的侧向抽芯结构，模具结构简单，量产时成型周期短，生产良率更高。密封结构上，口部端面设计了一圈密封凹槽，配套壶盖内的密封胶圈可以完全嵌入凹槽内，即使壶体倾倒放置也不会出现渗漏问题，满足短途运输时的密封要求，不需要额外做密封防护。考虑到户外使用场景，壶体选用的耐油塑料材质可以耐受-20℃到60℃的环境温度，冬季低温环境下不会出现脆裂，夏季暴晒环境下也不会因为内部压力升高出现变形渗漏，适配多数户外作业的使用环境。
