铣削加工配套承载机架结构设计

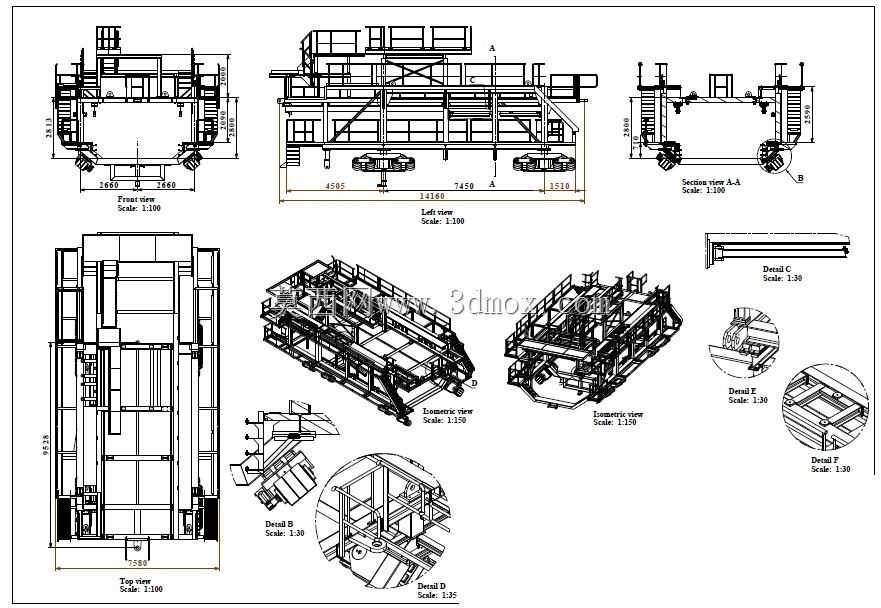

　　这套结构件主要面向铣削加工工序的工件承载与工位配套需求，在重型机械零部件铣削作业场景中，承担工件定位承托、加工工位人员操作站位、走刀路径避让的多重作用，区别于通用型加工工作台，该结构完全匹配特定大尺寸异形构件的铣削加工节拍，从框架布局到局部加强筋的设置，都围绕铣削作业时的切削载荷分布、操作人员作业可达性做了针对性优化。从整体框架布局来看，结构采用分层式型钢焊接架构，底部设置可调式支撑脚座，可适配车间地面不平整的安装工况，支撑脚的调节行程覆盖车间常规地面高差范围，安装时无需额外做大面积地基找平，仅需通过脚座螺栓微调即可保证整体框架的水平度，满足铣削加工时工件装夹的基准平面度要求。框架中部为工件承托主平台，平台表面预留多组T型槽安装位，

　　可配合不同规格的压板、定位块实现异形工件的快速装夹，承托平台的下方设置交叉式加强筋结构，筋板的排布方向完全匹配铣削加工时的主切削力传导路径，可将铣刀切削时产生的交变载荷快速分散到整体框架上，避免局部应力集中导致的平台形变，保障长时间铣削作业时的装夹稳定性。框架上层设置环绕式操作走道与防护栏结构，走道的宽度满足操作人员携带量具、刀具通行的空间需求，防护栏的高度符合机械加工车间的安全作业规范，走道踏板采用防滑花纹钢板铺设，可避免铣削过程中飞溅的切削液导致人员滑倒，同时走道的位置设置充分考虑了铣削加工时的人员操作范围，操作人员站在走道上可覆盖工件所有待铣削面的操作位置，无需额外搭设临时梯架，大幅提升大尺寸工件铣削作业的操作便利性。

　　从局部细节设计来看，结构上预留了多组管线走行孔位，可容纳铣削作业所需的切削液管路、压缩空气管路、照明线缆的布设，所有孔位边缘都做了圆弧倒角处理，避免穿线时划伤管线外层护套，同时在框架的侧部设置了刀具、量具临时放置台，放置台的承重满足常规铣刀盘、卡尺、百分表座等工具的放置需求，操作人员作业时可随手取放工具，减少无效走动时间。结构的外形尺寸完全匹配对应规格铣削设备的加工行程边界，框架总长度控制在铣削设备工作台的有效行程覆盖范围内，安装时框架与铣削设备的相对位置经过精准校核，保证工件装夹后所有待加工面都处于铣刀的有效加工行程内，不会出现加工盲区；框架的总高度适配铣削设备的主轴最低加工高度，

　　承托平台上表面与设备工作台面的高度差控制在合理范围内，避免工件装夹后超出主轴的下探极限。在结构的连接节点设计上，所有型钢对接位置都采用满焊工艺处理，焊后做应力消除处理，减少焊接形变对整体框架精度的影响，关键承力位置的焊缝做了额外的加强焊处理，可承受大重量工件装夹时的静载荷以及铣削加工时的交变冲击载荷；框架上的可拆卸部件都采用内六角螺栓连接，螺栓规格统一，便于后期维护时的拆装更换，无需配备多种规格的拆装工具。针对铣削作业时的切屑清理需求，框架的承托平台表面设置了倾斜导屑面，可将铣削产生的金属切屑顺着导屑面滑落到框架侧部的集屑槽位置，清理时仅需清理集屑槽内的切屑即可，无需在整个平台范围内清扫，大幅降低作业后的清理工作量；同时框架的底部预留了足够的排屑空间，可配合车间的排屑小车实现切屑的快速转运，避免切屑在框架底部堆积。这套结构在设计时充分考虑了铣削加工的实际作业痛点，没有冗余的结构设计，每一处框架、筋板、走道的设置都对应实际加工过程中的具体需求，从安装便捷性、使用稳定性、操作便利性、维护简易性多个维度做了平衡，可直接作为大尺寸工件铣削工位的配套承载结构使用，也可根据具体加工工件的尺寸、重量参数做局部尺寸调整，适配不同规格的铣削加工场景。
