日常做两轮助力车结构开发时,中置电机的安装定位一直是容易出问题的环节,不同于轮毂电机直接锁死在轮轴上的结构,中置电机需要同时兼顾车架五通位置的同轴度、牙盘传动的平面度,还要承受踩踏和电机输出叠加的双向扭矩,很多早期方案要么只考虑了电机输出端的单向锁止,要么忽略了用户反向踩踏、倒推车辆时的反向载荷,用久了很容易出现固定螺栓松脱、电机壳体偏移、链条跳齿的问题。这次做的这套Sunstar ibike电机配套夹具,核心就是解决双向扭矩承载的问题,最开始做方案推演的时候,团队里还有人觉得没必要做双向限位,毕竟日常骑行主要是正向踩踏输出,反向踩踏只是偶尔调链或者倒车的时候才会出现,载荷也不大,但实际路试数据里,颠簸路面上电机自身的振动叠加反向冲击,长期下来单向限位的接触面很容易出现微动磨损,螺栓预紧力掉得很快,尤其是铝合金车架的五通螺纹强度本来就不如钢车架,反复的交变载荷很容易把螺纹拉滑牙。
这套夹具的安装边界完全匹配常规城市助力车的圆管车架参数,适配的车架后下叉管径为22-28mm,上叉连接段管径18-22mm,夹具和车架管接触的位置做了仿形弧面,弧面的粗糙度控制在Ra3.2,既保证足够的接触摩擦力,又不会因为夹紧力过大把薄壁铝合金管夹变形。夹具和电机壳体连接的位置,用了三个M6的内六角螺栓做周向固定,螺栓孔的位置度公差控制在0.1mm以内,保证电机输出轴和五通轴的同轴度不超过0.05mm,避免因为不同心导致的传动阻力增大、轴承过早磨损的问题。

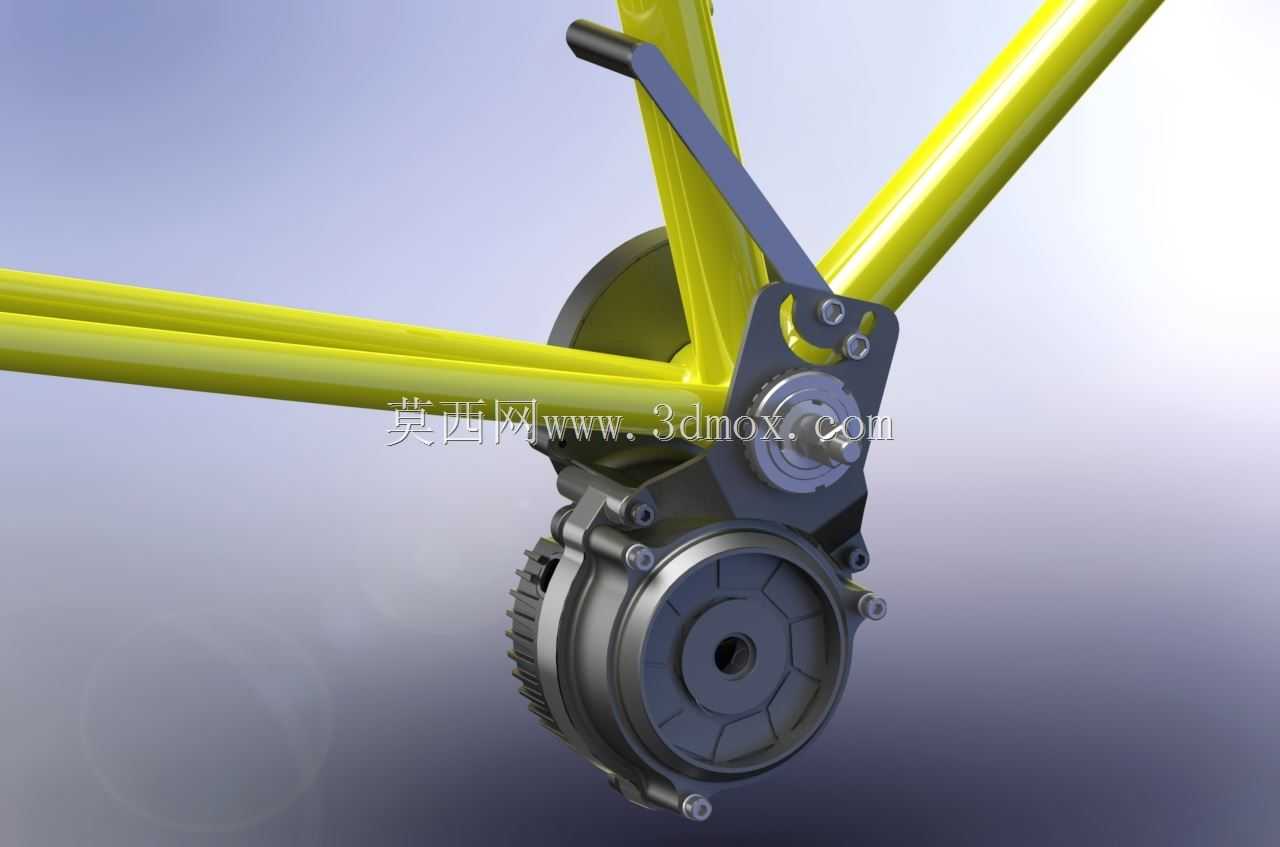

结构上最核心的是那个延伸出来的扭矩臂,和普通单方向抵靠车架的扭矩臂不同,这个扭矩臂做了双向限位的卡槽,刚好卡在车架后下叉和上叉的焊接节点位置,不管电机是正向输出驱动牙盘,还是反向受力被车轮带动倒转,扭矩臂都能把载荷直接传递到车架管体上,而不是靠安装螺栓承受剪切力。之前测过的普通单扭矩臂方案,在120N·m的反向冲击下,固定螺栓的剪切应力能达到材料屈服强度的70%,长期用有断裂风险,这套双向限位的结构在同样载荷下,螺栓承受的剪切应力不到屈服强度的20%,大部分载荷都通过扭矩臂的接触面分散到了车架上。
实际装车的时候,这套夹具不需要对原车车架做任何焊接或者打磨改造,只需要把夹具的两个半环扣在对应的车架管上,拧紧环箍的固定螺栓,再把电机和夹具的连接面贴合锁死,最后调整扭矩臂的卡槽位置完全贴合车架焊接点就行,整个安装过程不到十分钟,后期维护拆电机的时候也不用动车架上的固定结构,只需要拆电机和夹具连接的三个螺栓就能把电机取下来,比传统的五通锁死式结构维护效率高很多。
在传动匹配上,夹具的安装高度刚好让电机输出轴和牙盘轴的中心距保持在135mm的标准值,适配常规42T的助力车牙盘,链条的张紧度不需要额外加张紧器就能保持在合理范围,传动效率比带张紧器的方案高2%左右。另外夹具的壳体用了压铸铝合金材质,表面做了喷塑处理,重量只有280g,不会给整车增加太多额外重量,同时材料的屈服强度达到240MPa,完全能承受日常骑行的各种冲击载荷。之前做淋雨测试的时候,夹具的连接缝隙都做了导水斜面,不会在表面积水导致螺栓锈蚀,适合户外骑行的使用场景。
很多人做这类夹具的时候容易忽略安装公差的补偿,不同厂家的车架焊接尺寸多少会有1-2mm的误差,这套夹具的扭矩臂卡槽做了长圆孔设计,有±3mm的调节余量,就算车架焊接位置有点偏差,也能通过调整螺栓位置让卡槽完全贴合车架,不会出现安装别劲的问题。另外夹具和电机接触的面做了0.2mm的凹台,刚好容纳电机壳体上的定位凸台,安装的时候不需要反复调整对齐,凸台卡进去自然就保证了同轴度,对生产线的装配工人很友好,能有效降低装配失误率。
