舒马赫球承关节连接件三维结构设计

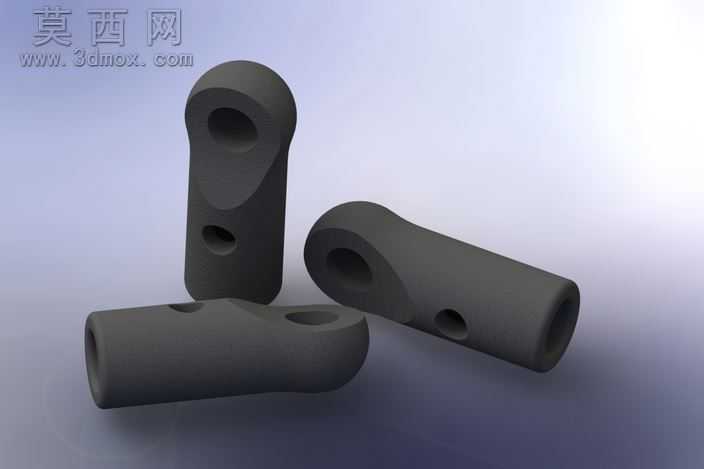

本作品为舒马赫球承类关节连接件的三维建模设计成果，建模阶段依托三维参数化设计逻辑完成全流程构建，首先针对该类铰接连接件的功能需求拆解结构特征：整体采用一体化成型的杆状主体结构，两端分别设置同轴铰接通孔与侧向定位孔，主体过渡区域采用平滑圆弧曲面衔接，避免应力集中问题，建模过程中严格把控各孔位的同轴度公差、孔径尺寸精度，以及杆身的壁厚均匀性，确保结构符合机械铰接部件的力学性能要求。材质设定阶段选用哑光磨砂黑色硬质工程塑料作为基础材质，通过材质编辑器调整表面粗糙度参数、漫反射灰度值与环境光遮蔽强度，还原工业级硬质结构件的真实质感，同时为孔位内壁添加细微的机加工纹理细节，提升模型的真实度。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，塑造部件的主体明暗层次，辅助光源从另一侧补光消除暗部死黑区域，背光源添加轮廓光勾勒部件边缘形态，背景选用渐变浅灰蓝色调突出主体，渲染输出的效果图清晰展现了三个不同摆放角度的部件形态，完整呈现了球承连接件的端部孔位结构、杆身过渡曲面、侧向定位孔的位置关系。设计思路上，该类球承关节件主要用于机械结构中的铰接传动场景，可实现两个部件间的小角度相对转动与力的传递，建模时充分考虑了实际加工中的拔模斜度、边角倒钝等工艺要求，所有尖锐棱边均添加了0.2mm的圆角过渡，既符合注塑或机加工的工艺规范，也能有效降低使用过程中的应力集中风险，模型的各结构尺寸均参考通用铰接球承的行业标准设定，可直接用于装配验证、结构演示或3D打印原型制作，整体建模逻辑严谨，结构细节完整，材质与渲染效果贴合工业零部件的真实视觉表现。
