移动式混凝土拌制输送集成装置

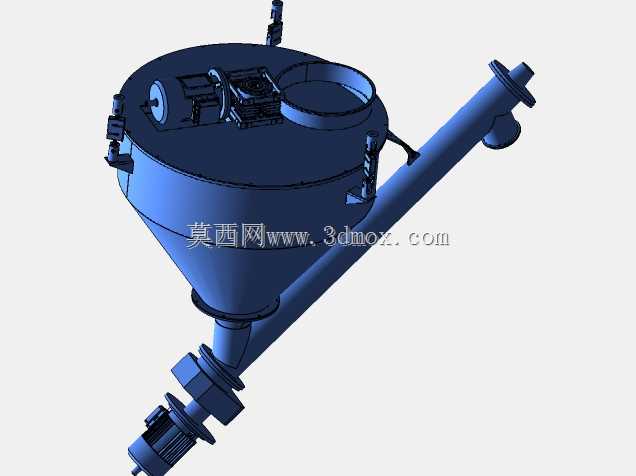

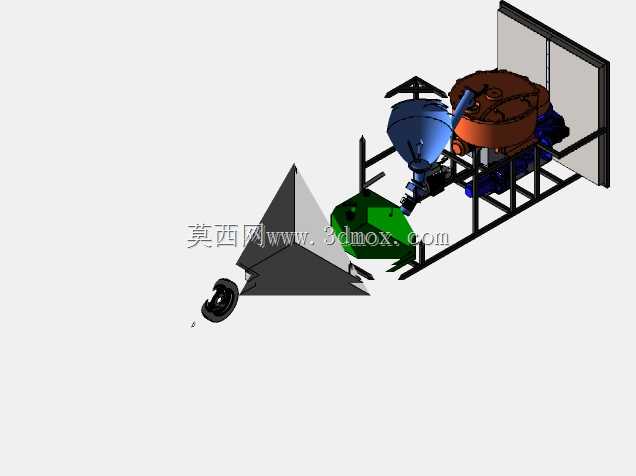

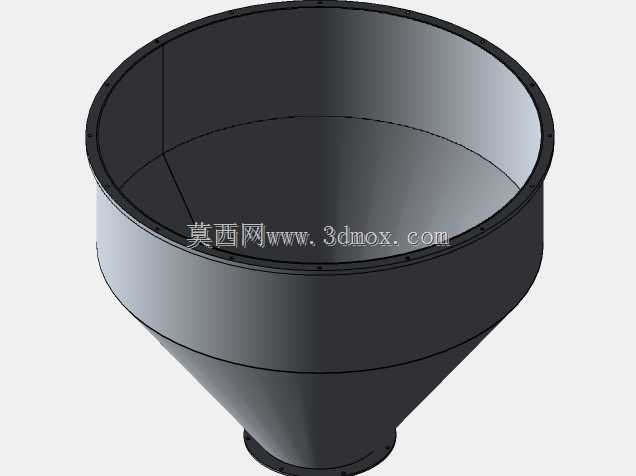

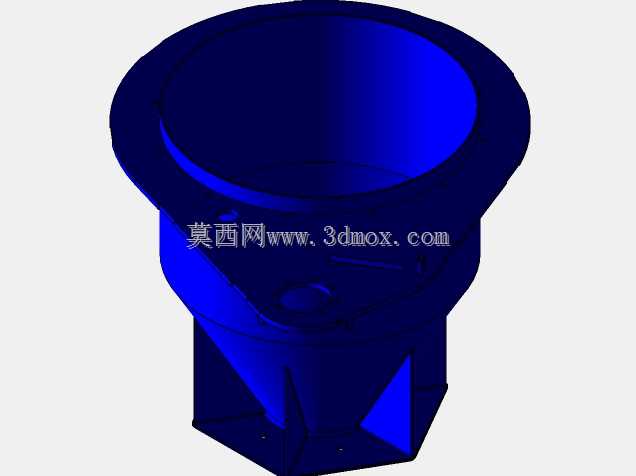

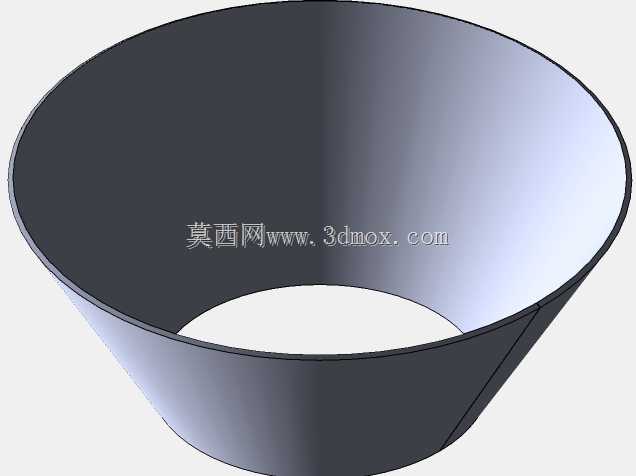

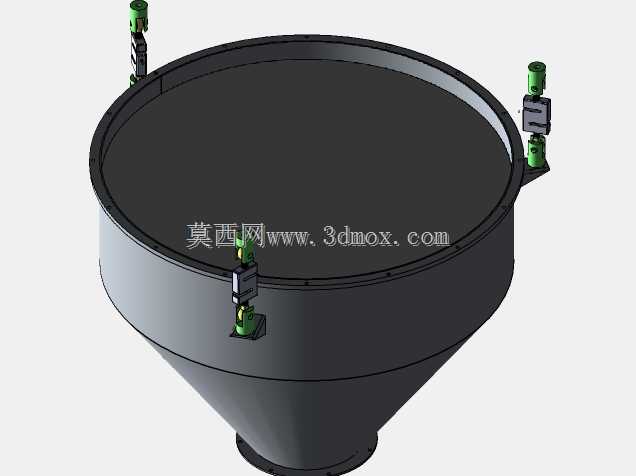

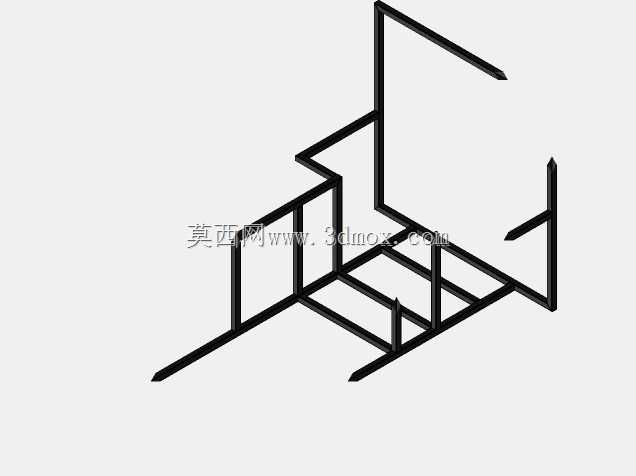

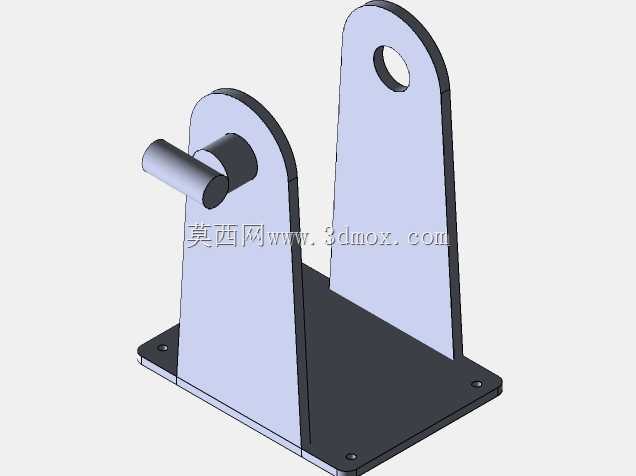

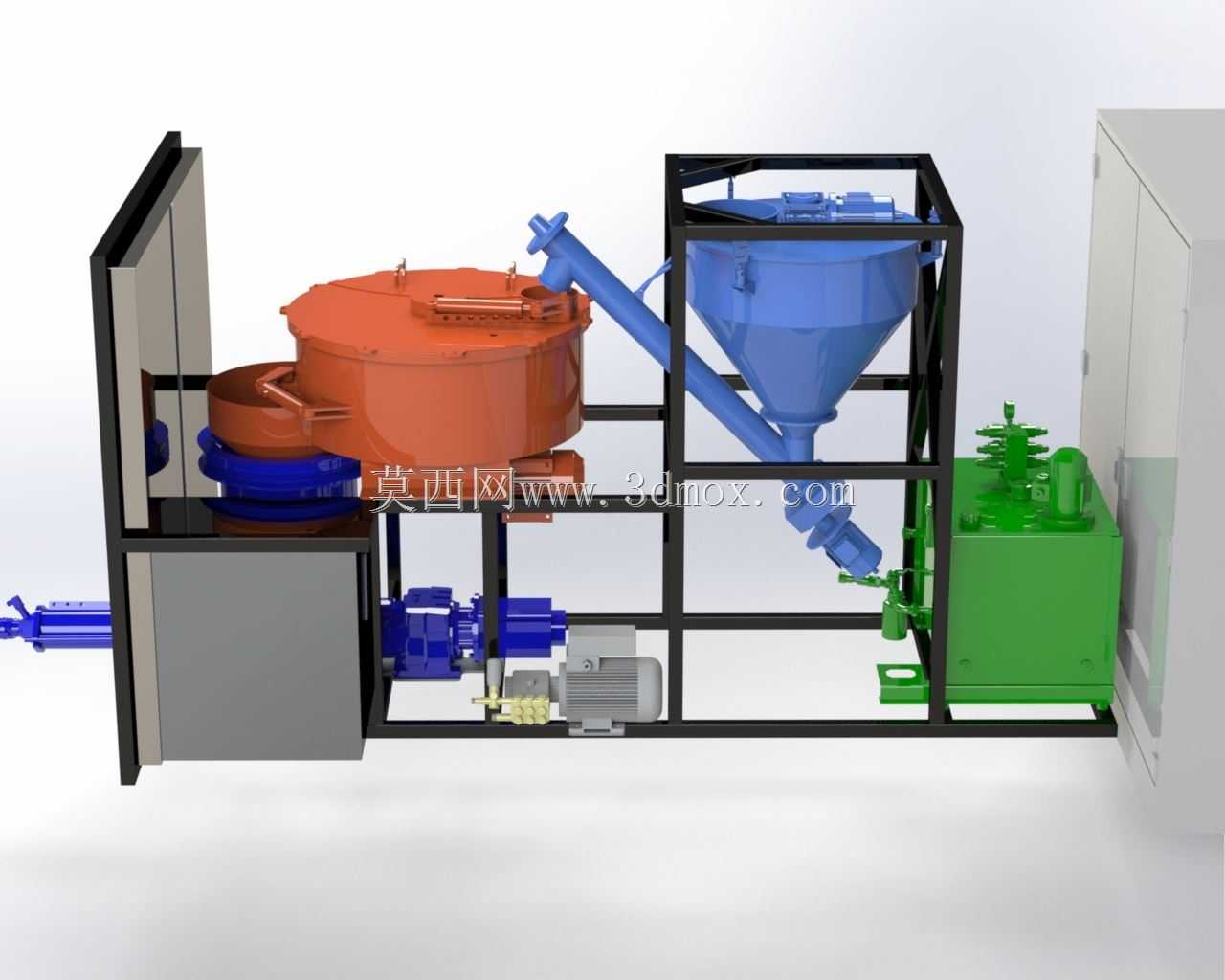

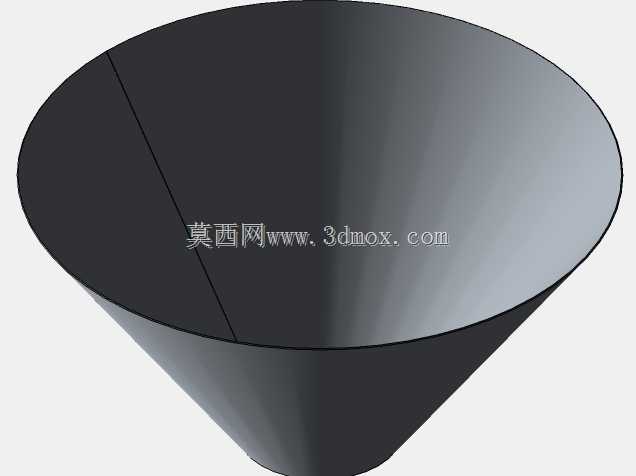

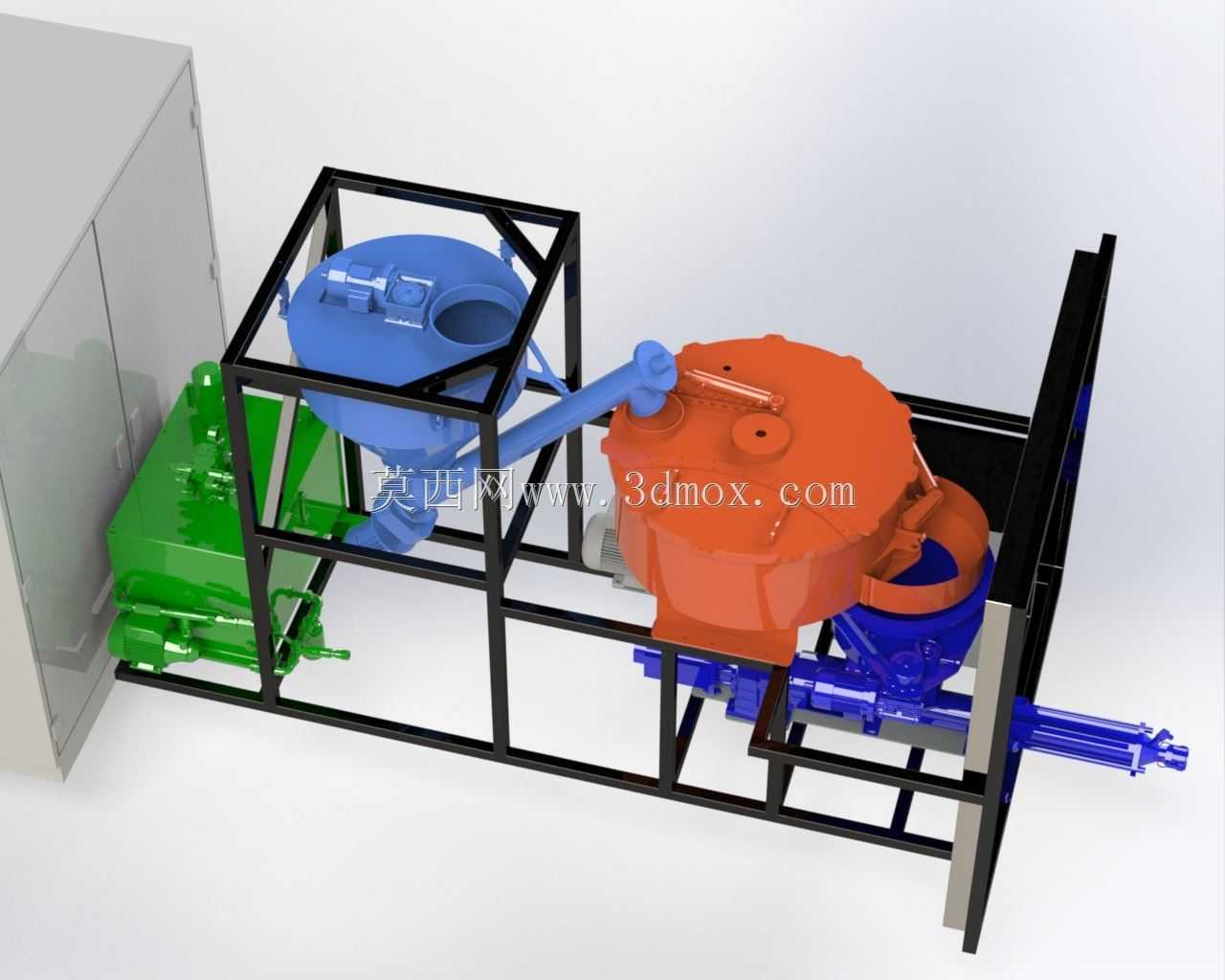

　　这套集成式混凝土拌制输送装置，核心定位是解决零散浇筑场景下固定式搅拌站转场成本高、管线布设周期长的痛点，常见于乡村自建房施工、老旧小区改造修补、山区小型基建作业这类无法搭建大型拌合站的工况，整套设备通过型钢框架将储料、计量、拌合、泵送单元集成在同一承载底座上，可通过小型货运车辆整体转运，到场后仅需接通电控柜电源、接入原料输送管路即可投入作业，无需额外浇筑设备基础。从结构布局来看，框架采用矩形钢管焊接成型，各功能单元的安装支座提前在框架焊接阶段完成定位加工，避免现场拼装带来的同轴度偏差，蓝色锥底储料单元用于暂存胶凝材料或配比好的干混料，锥角设计参考了散料安息角参数，能保证物料靠自重顺畅落料，不会在仓壁形成积料残留，

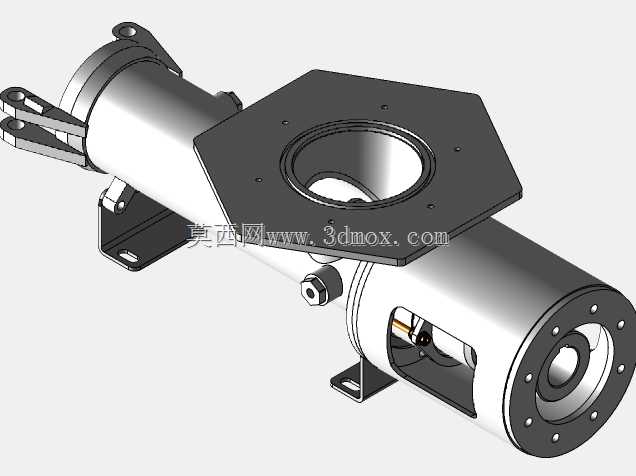

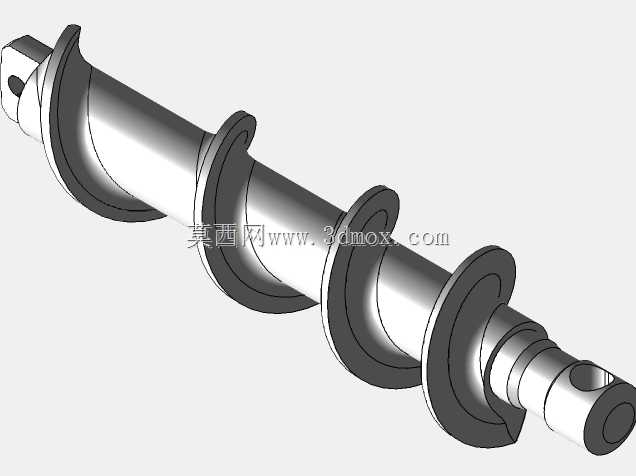

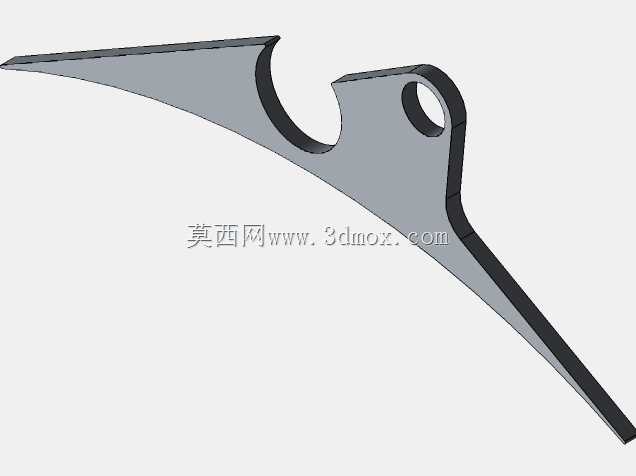

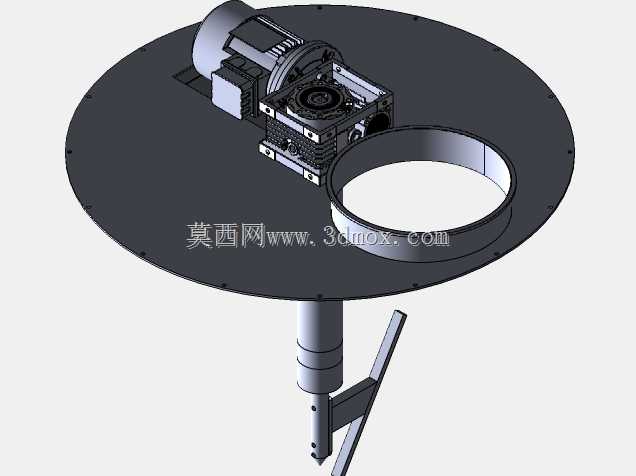

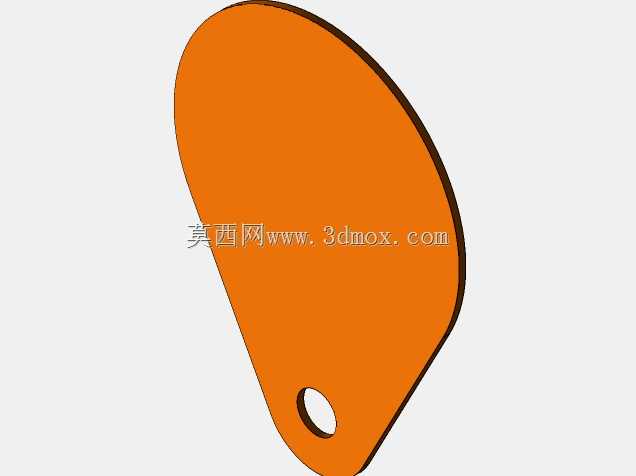

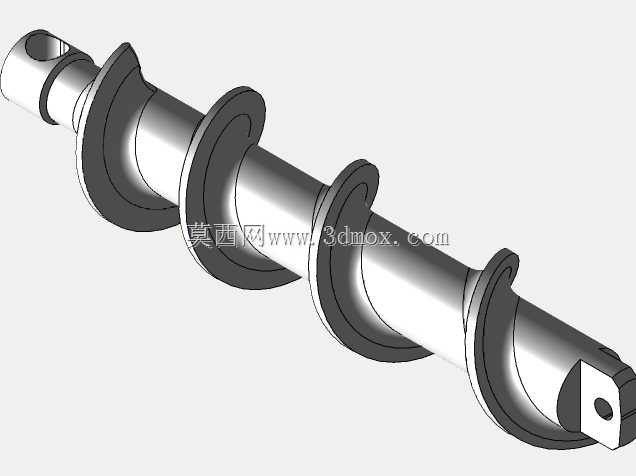

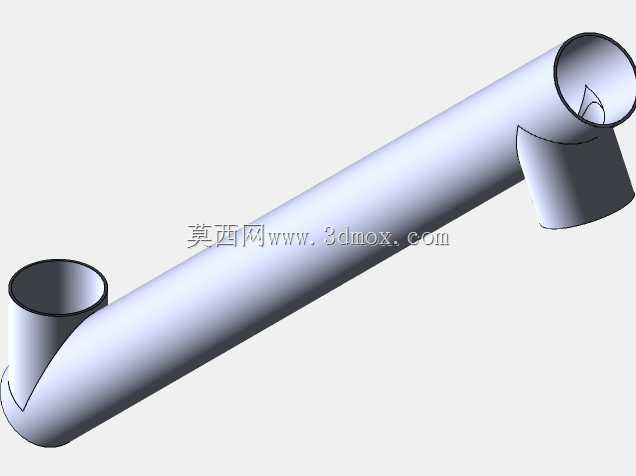

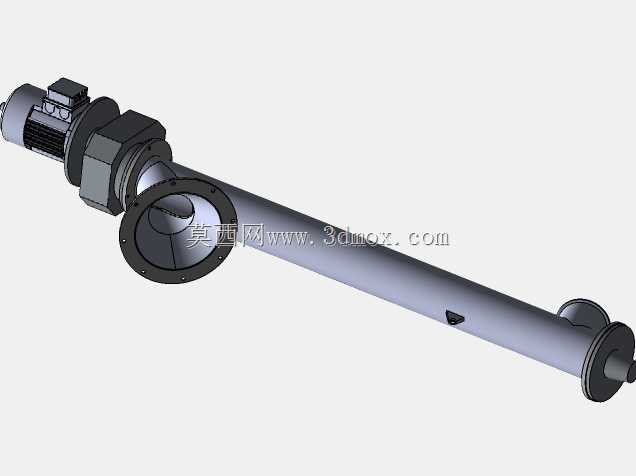

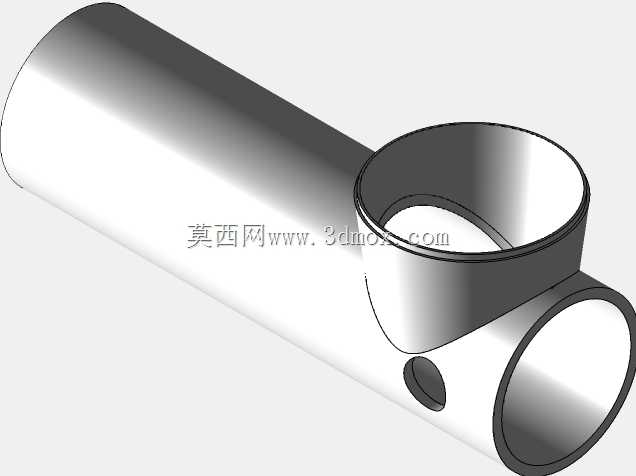

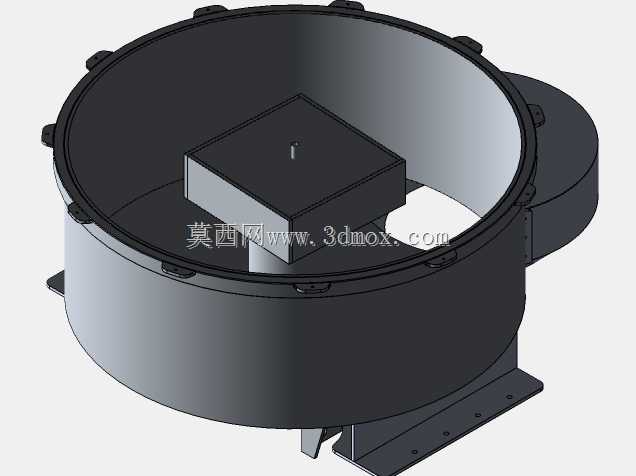

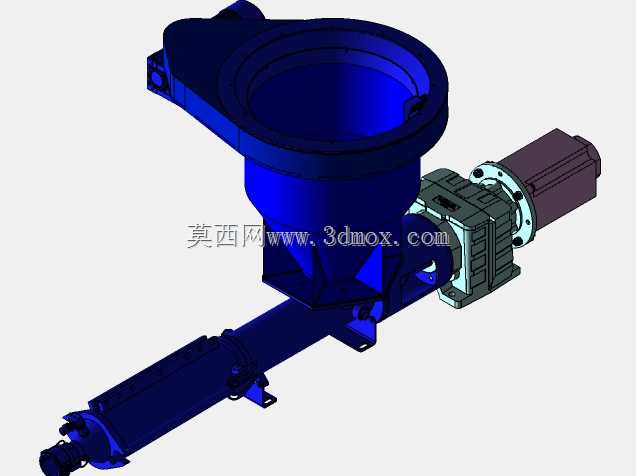

　　储料仓下方配置的螺旋输送机构，可按照设定配比将物料匀速送入拌合单元，螺旋叶片的螺距从进料端到出料端采用渐变设计，进料端大螺距保证进料效率，出料端小螺距提升物料输送密实度，减少计量偏差。橙色的核心拌合单元采用立轴式搅拌结构，相比传统滚筒式搅拌机，这种结构对干硬性混凝土、纤维混凝土的拌合均匀度更优，搅拌叶片采用高耐磨合金材质，安装角度经过多轮迭代调整，可在短时间内将骨料、胶凝材料、水和外加剂充分拌合，不会出现局部夹生的料团，拌合腔底部设置的卸料口直接连通下方的蓝色泵送单元，拌合完成的混凝土可直接进入泵送料斗，通过柱塞式泵送机构将混凝土沿输送管道泵送到浇筑点位，省去了人工转运或装载机倒运的环节，

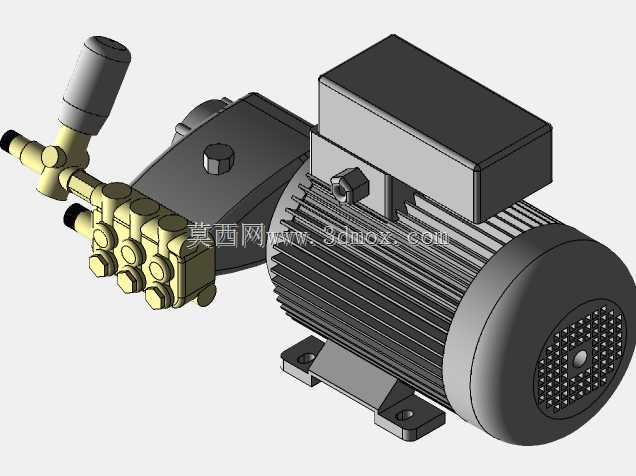

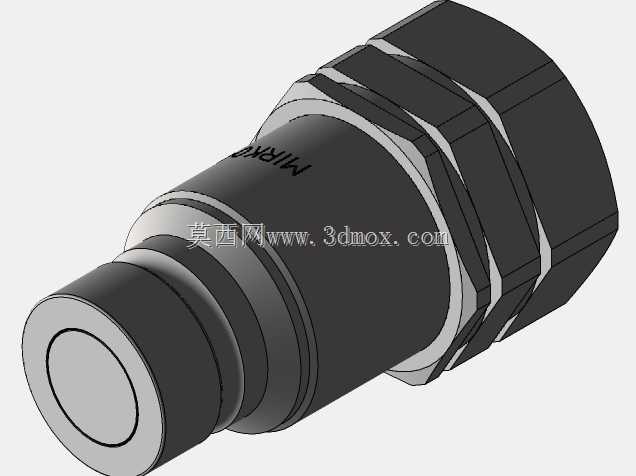

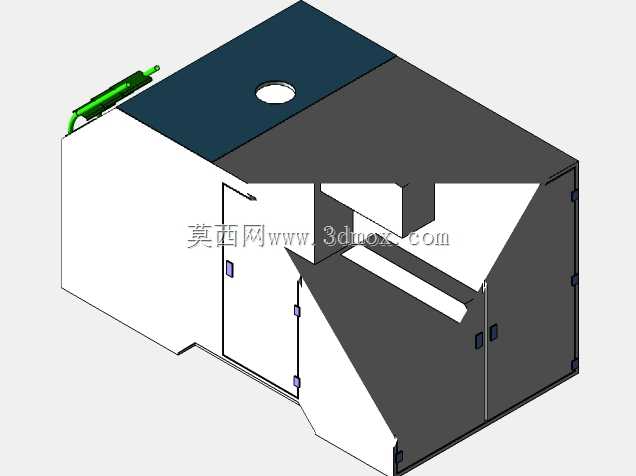

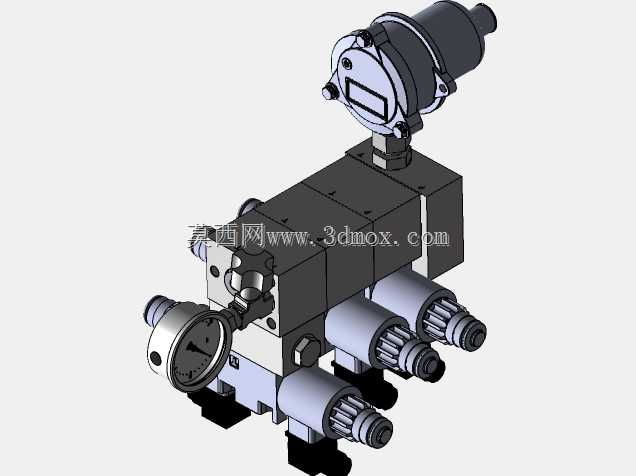

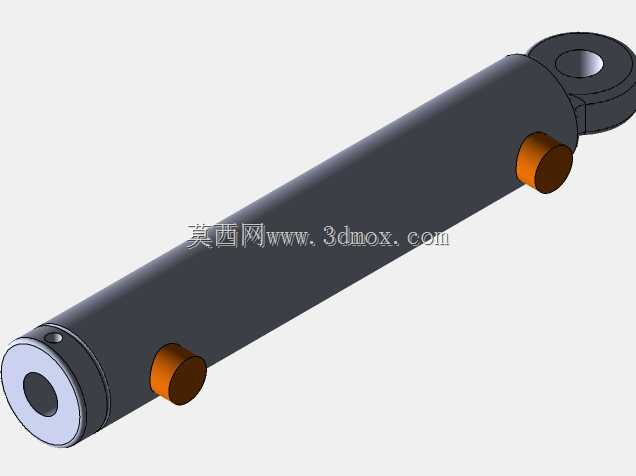

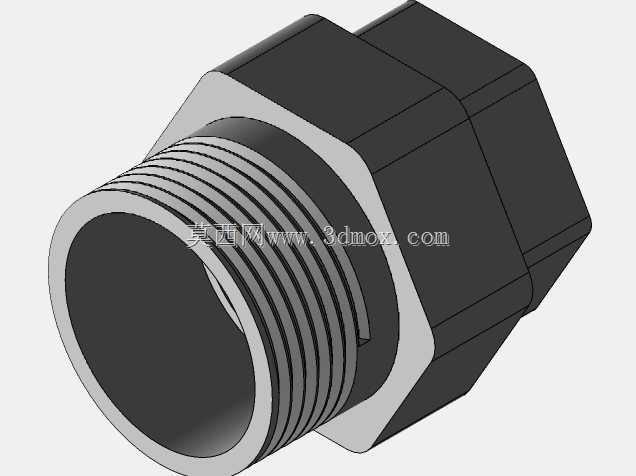

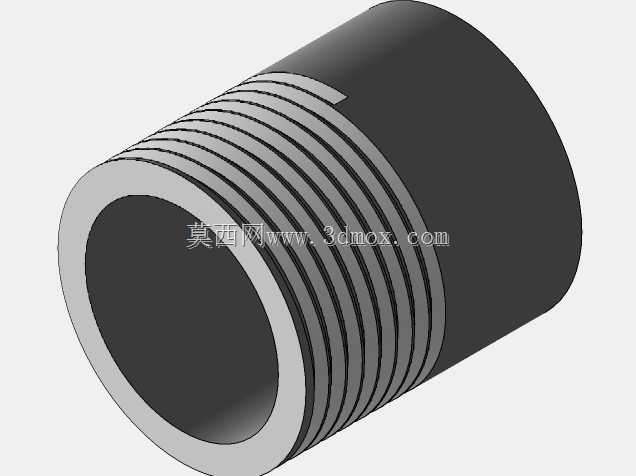

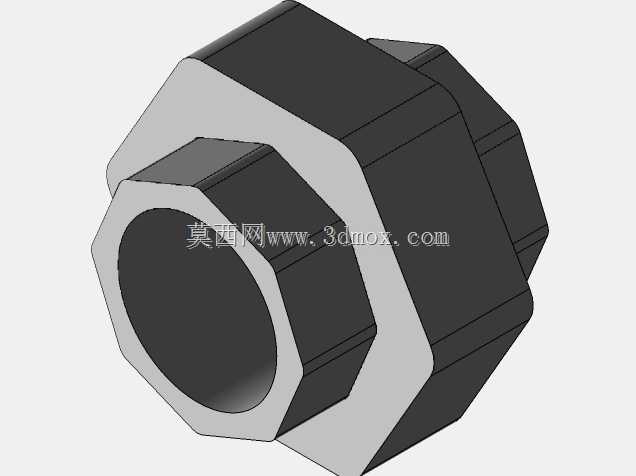

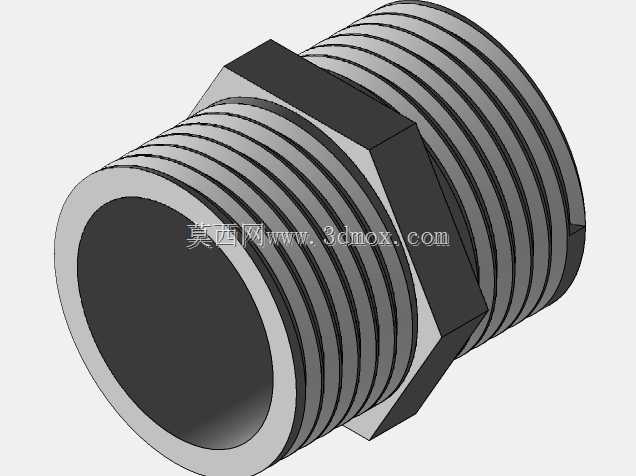

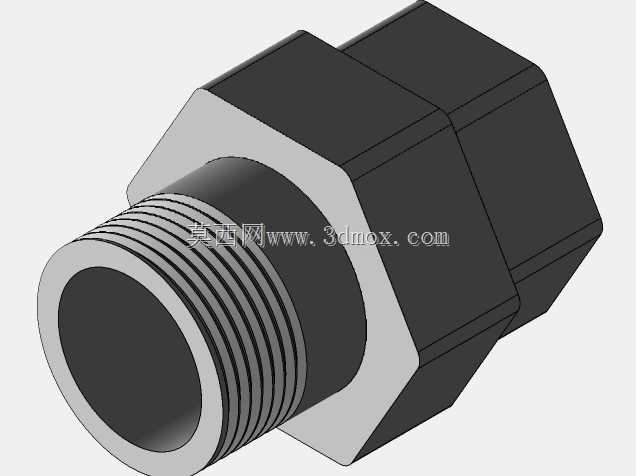

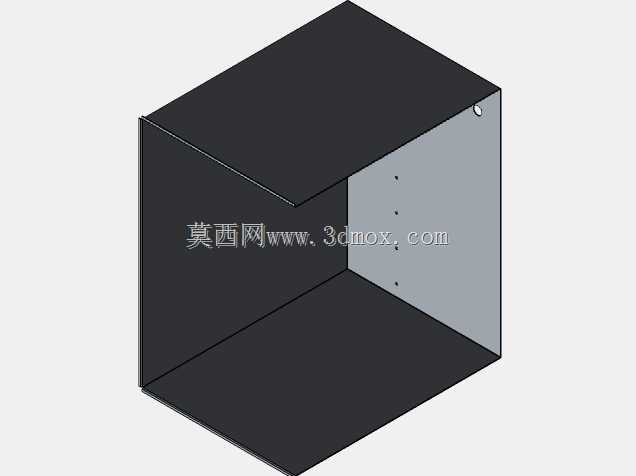

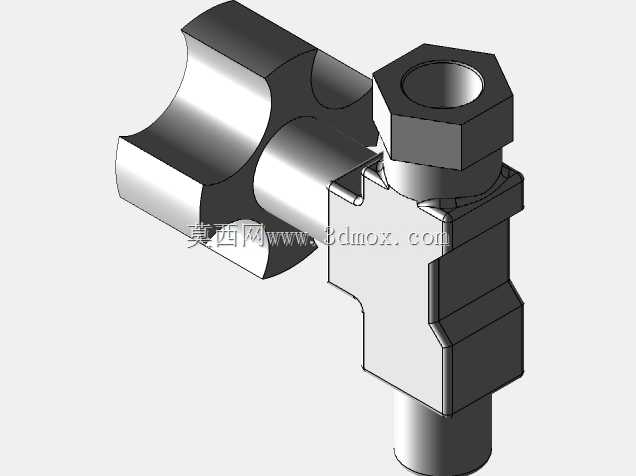

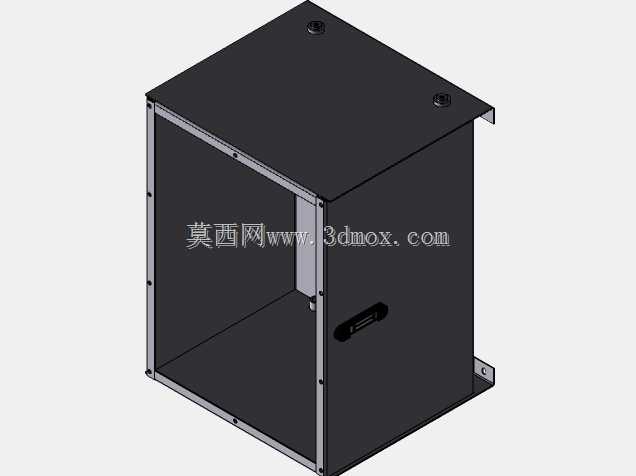

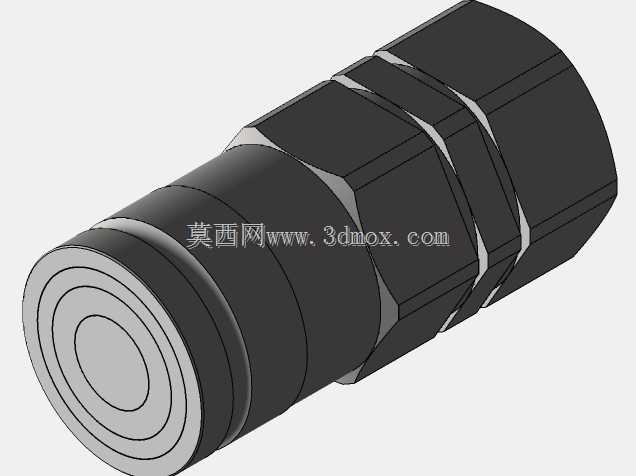

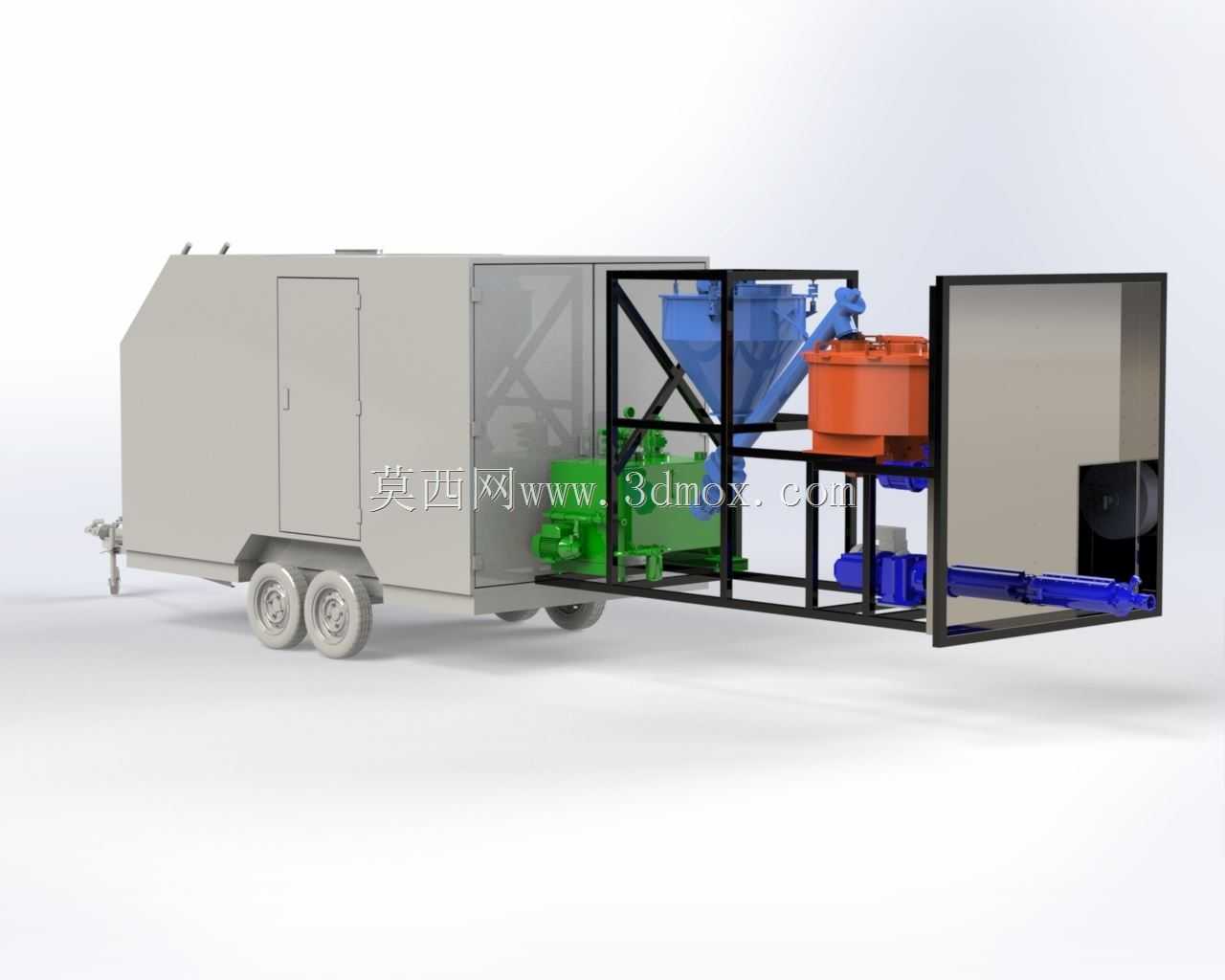

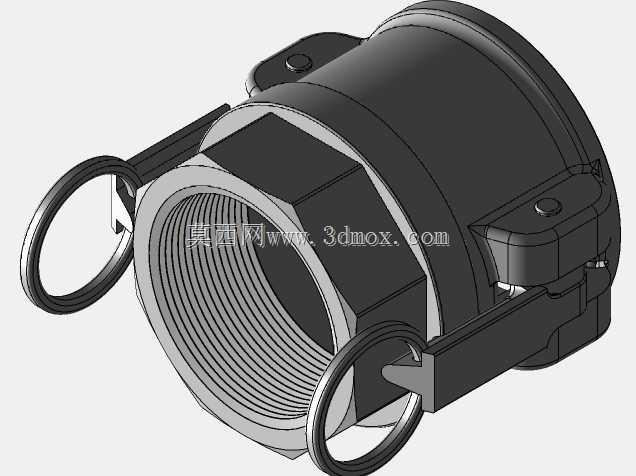

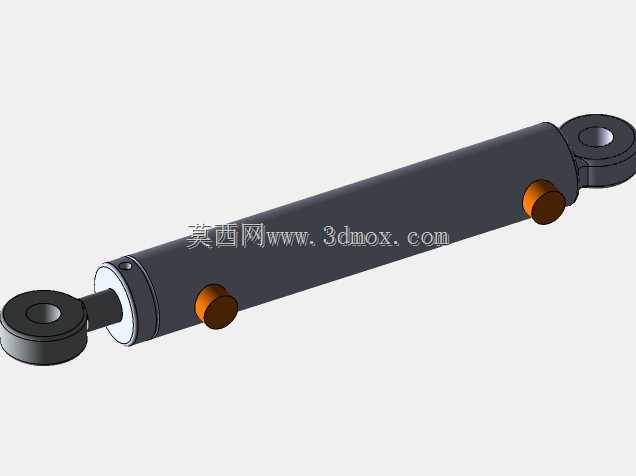

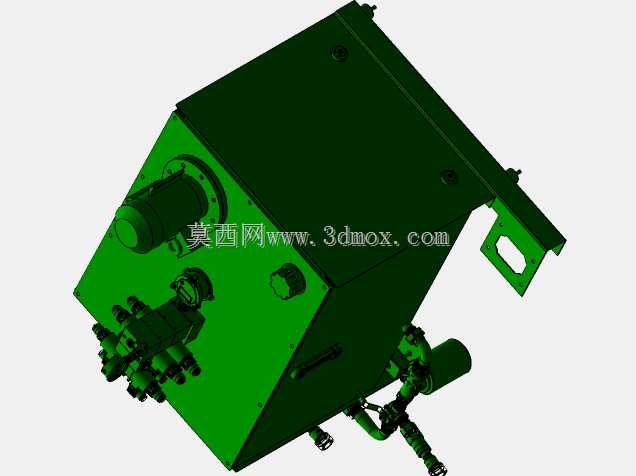

　　泵送单元的输送缸行程和压力参数匹配小型现场浇筑的需求，可满足最高二十米左右的垂直输送距离，适配多层自建房的浇筑作业需求。左侧的绿色动力与电控集成单元，将液压泵站、电气控制柜整合在封闭柜体内，柜体做了防尘防水处理，适配户外露天作业的复杂环境，液压系统为泵送机构、储料仓破拱装置提供动力，电控系统则集成了配比设定、拌合时长控制、泵送压力监测等功能，操作人员仅需在触控面板上设定好对应混凝土标号的参数，设备即可自动完成上料、拌合、泵送的全流程作业，无需人工反复调整阀门开度。整套设备的安装边界控制在紧凑型货运车辆的货箱尺寸范围内，整体重心经过配平计算，转运过程中不会出现侧倾风险，各单元之间的连接管路采用快装接头设计，

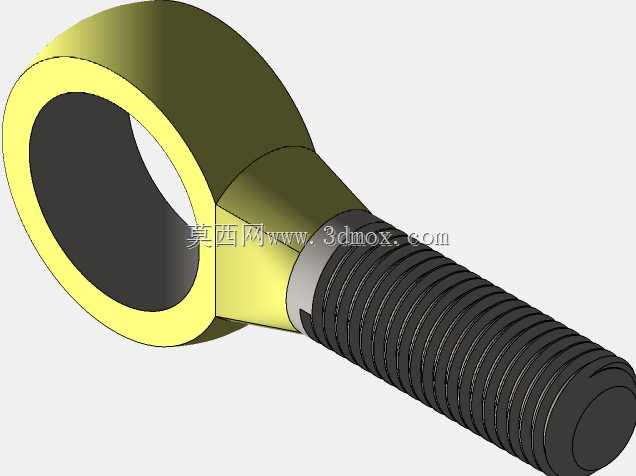

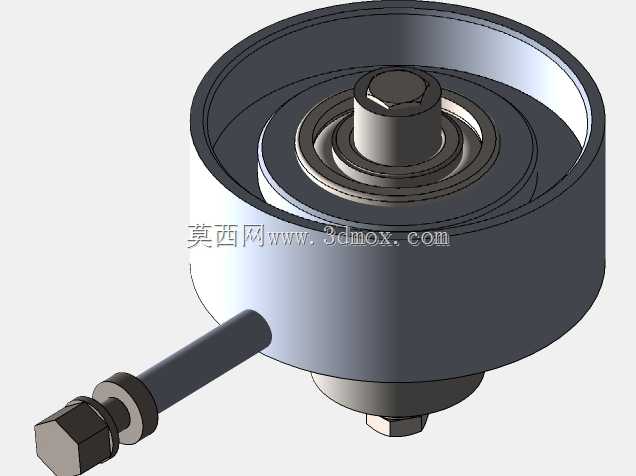

　　日常维护时可快速拆卸更换易损件，搅拌叶片、输送缸活塞这类磨损件的安装位置预留了足够的操作空间，无需将整套设备拆解即可完成更换作业。在实际作业场景中，这套设备可根据需求切换不同的作业模式，既可以完成连续式的混凝土拌制泵送，也可以单独作为搅拌单元制备少量砂浆用于墙体砌筑，储料单元可根据现场原料情况调整配置，若采用袋装水泥作业可拆去螺旋输送机构，直接通过人工加料口投料，适配不同规模的作业现场需求。框架结构在设计时预留了吊装点位，可通过吊车直接整体吊装转运，也可在框架底部加装滚轮实现短距离的场地内移动，设备作业时的支撑腿可伸出调整水平，抵消地面不平整带来的设备晃动，保证拌合和泵送过程的稳定性，减少因设备震动导致的管路接头松动漏浆问题。
