JS500双卧轴混凝土搅拌主机结构设计

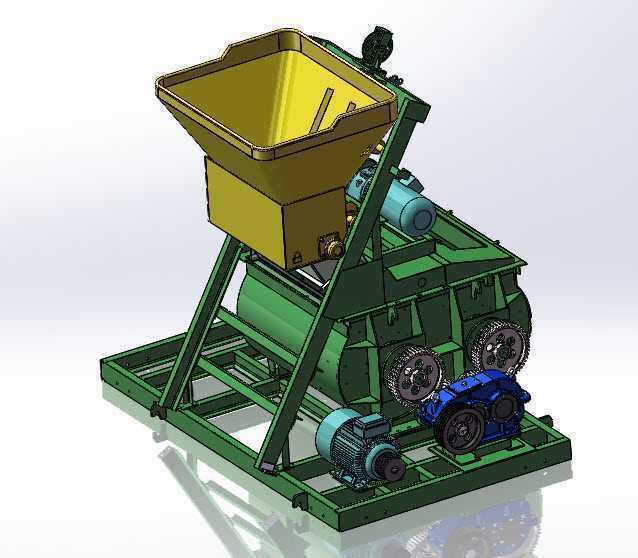

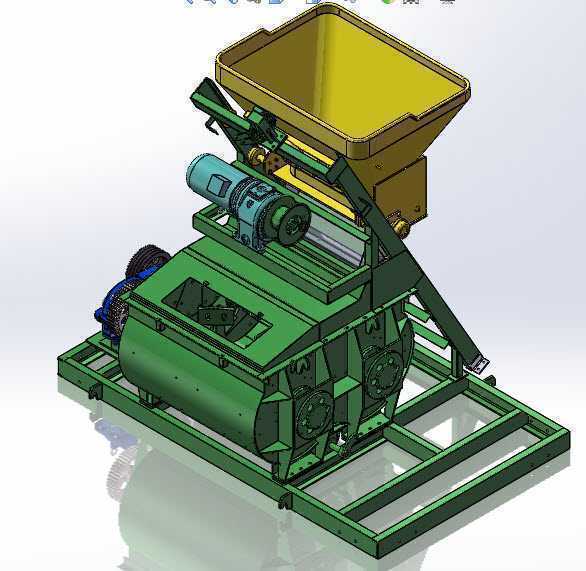

　　在中小型商混站、预制构件厂、乡镇基建现场的作业场景里，这类强制式搅拌主机承担着干硬性混凝土、塑性混凝土、流动性混凝土及轻骨料混凝土的均匀拌合任务，和自落式搅拌设备不同，双卧轴结构靠两根平行布置的搅拌轴带动物料做径向、轴向的复合运动，能在短时间内完成不同配比物料的充分拌合，不会出现大粒径骨料抱轴、拌合不均的问题。从结构设计逻辑来看，整套设备采用机架承载的集成式布局，上部的进料斗为上宽下窄的倒梯形溜料结构，斗体内侧设置的耐磨衬板能抵御骨料下落时的长期冲刷，进料斗通过铰接支架与机架连接，配套的提升机构可将料斗沿倾斜导轨抬升至搅拌筒进料口位置，完成投料后自动回落至待料位，这种上料结构的设计充分考虑了现场作业的上料高度限制，

　　不需要额外搭建过高的上料平台，适配装载机、小型皮带机的常规卸料高度。中部的搅拌筒体为双圆弧连通式槽体结构，两根搅拌轴平行贯穿筒体，轴上按螺旋线排布的搅拌叶片与侧刮板采用高铬耐磨合金材质，叶片安装角度经过反复校核，既能推动物料沿轴向对流，又能带动物料做径向抛洒，确保筒体内所有区域的物料都能参与拌合循环，不会出现搅拌死角；筒体两端的轴端密封采用组合式密封结构，外侧为防尘密封件阻挡粉尘侵入，内侧为压力补偿式密封结构，杜绝水泥浆渗漏损坏轴承的问题，这也是这类设备长期稳定运行的核心结构要点。下部的机架采用型钢焊接的框架式结构，所有承重节点都做了加劲板补强，机架上预留了搅拌驱动系统、上料驱动系统的安装定位基准面，

　　搅拌驱动采用电机+减速机+齿轮同步传动的布局，两台驱动电机对称布置在筒体侧方，通过减速机减速后，由一对啮合的同步齿轮带动两根搅拌轴做反向同步转动，这种传动布局能平衡两根轴的负载，避免单轴驱动带来的偏载问题，同时齿轮传动的同步精度更高，不会出现两根轴转速差导致的叶片碰撞问题。从安装边界来看，整套设备的安装基础需要做硬化处理，机架底部的四个安装支脚需要匹配预埋地脚螺栓的位置，安装时要保证搅拌筒体的水平度偏差控制在允许范围内，避免长期运行出现轴端偏磨；设备的进料口高度、出料口高度都匹配常规的配料机、皮带输送机、混凝土接料斗的接口尺寸，不需要额外做过多的接口改造就能接入成套搅拌站的作业流程。设备的检修维护结构也做了针对性设计，

　　筒体上部设置了可开启的检修盖，日常检查叶片磨损、清理筒体内残留物料时不需要拆解整体结构，驱动系统的电机、减速机都布置在机架外侧的易操作位置，日常加注润滑脂、更换易损件时不需要进入设备底部作业，充分考虑了工地现场维护的便利性。在实际作业过程中，这类搅拌主机的单批次拌合容量适配中小型工程的混凝土用量需求，既不会因为容量过大导致物料长期滞留筒体内出现凝固问题，也不会因为容量过小拖慢整体施工进度，拌合循环周期短，物料匀质性好，能满足不同配比混凝土的生产要求，不管是现场零散的混凝土浇筑作业，还是预制构件厂的固定工位生产，都能稳定适配作业需求。
