双工位20KW盐浴电炉结构设计

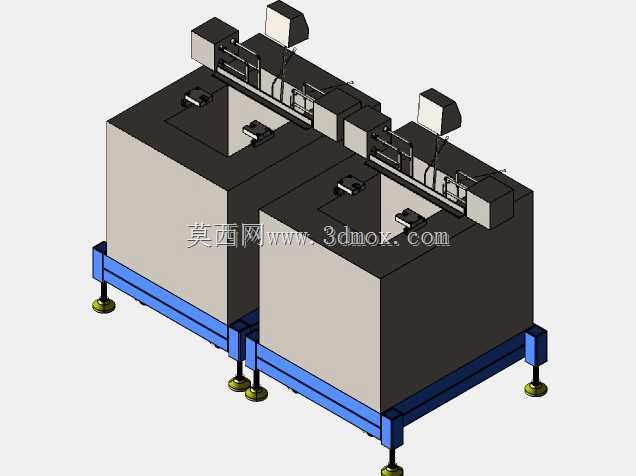

　　这套双工位盐浴加热设备的三维结构，是针对中小批量金属工件盐浴热处理工序做的落地化设计，日常主要用在工具厂、小型热处理加工点的工件预热、等温淬火、低温回火这类工序场景，相比单工位炉型，双槽并行的结构能让操作工在一个工位完成工件入炉保温的同时，在另一个工位完成出料、工装清理、待处理工件装夹的准备工作，能把单批次作业的辅助等待时间压缩近四成，很适配多品种小批量的热处理加工节奏。从结构布局来看，两个独立的炉槽并排布置在统一的焊接机架上，机架底部配置可调式支撑脚杯，安装时可以根据车间地面的平整度逐一调整脚杯高度，保证整个炉体的水平度，避免炉内盐液因设备倾斜出现局部液位差，影响工件加热的均匀性；脚杯的调节行程预留了50mm的余量，

　　哪怕地面有轻微的坑洼不平，也不需要额外垫塞钢板就能完成调平，降低现场安装的工作量。每个炉槽上方都配置了独立的工件承托导轨与限位挡块，设计时特意把导轨的安装高度做了统一基准，配套的热处理工装挂架可以在两个工位之间通用互换，不需要针对单个炉槽单独配做工装，减少车间的工装储备种类；导轨末端设置的硬限位挡块，能避免工装推入时过度滑移碰撞炉衬内壁，保护炉体的耐火结构，同时也能保证每一批次工件的入炉位置一致，保证同批次工件的加热环境统一。炉体的侧上方布置的独立接线盒与控制元件安装位，是特意做了抬升设计的，距离炉口的垂直高度预留了足够的安全距离，避免盐浴作业时溅出的高温熔盐直接飞溅到电气元件上，降低电气故障的概率；两个炉槽的控制回路相互独立，

　　单槽维护或者故障时，另一个槽可以单独运行，不会因为单台部件故障导致整条热处理线停摆，这点对于承接外协加工的小型车间来说实用性很强，能减少设备故障带来的交期延误风险。机架的型材选型是按照满载状态做的强度校核，炉槽内装满熔盐、加上满负载工件挂架的总重量接近两吨，机架的主支撑梁选用的是标准矩形焊接钢管，焊接位置都做了加强筋处理，长期满载运行也不会出现机架变形的问题；炉体底部的支撑脚分布在机架的四个角与两个炉槽的中间分隔位置，把集中载荷均匀分散到各个支撑点，避免局部应力集中导致的机架焊缝开裂。在操作空间的预留上，两个炉槽之间的操作间隙留足了单人侧身操作的空间，操作工站在两炉中间的位置就可以完成两个工位的工件装夹、出料操作，

　　不需要来回绕着设备走动，减少作业过程中的无效走动距离；炉口的边缘做了外翻的挡边结构，工件带出的残留熔盐会顺着挡边流回炉槽或者落到设备周边的接渣盘里，不会顺着炉体外壁流到机架缝隙里，日常清理的时候只需要抽出接渣盘清理即可，降低设备维护的清洁工作量。这套结构在设计时没有做多余的冗余结构，所有的部件布置都围绕热处理作业的实际操作流程展开，既保证了设备运行的结构稳定性，也兼顾了现场操作的便利性与维护便捷性，对于需要搭建小型盐浴热处理工位的加工厂来说，这个结构的布局逻辑有很强的参考价值，建模时的各个安装基准、部件间隙都按照实际加工装配的公差要求做了预留，直接转化为生产图纸时不需要做大幅度的结构调整就能落地。
