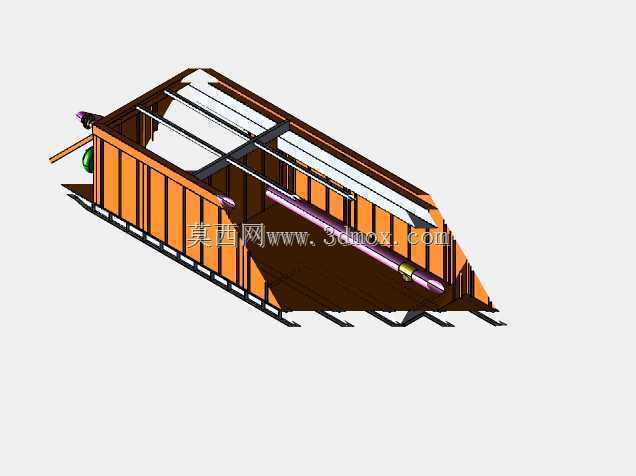

吸泥池快速移动吸泥装置结构设计

　　该设备主要应用于市政污水处理厂、工业废水处理站的矩形平流吸泥池工况，承担池底沉积污泥的往复抽吸移送作业，替代传统固定式吸泥设备覆盖范围有限、清淤存在死角的痛点，适配池长较大、污泥沉降分布不均的池体作业需求。从结构设计逻辑来看，整体采用跨池式桁架承载结构，主体框架由型钢焊接拼装而成，两侧行走端梁架设在池体顶部的预埋轨道上，可沿池长方向做快速往复移动，移动过程中架体下方布设的多组吸泥支管可同步覆盖池底全幅宽度，避免出现清淤盲区。设备中部集成了污泥汇流腔与输送主管，各支管抽吸上来的污泥经汇流腔汇总后，通过沿程布设的输送管路送至池端的泥浆存储单元，支管端部设置了可调节高度的吸口组件，可根据池底积泥厚度的实际变化调整吸口与池底的间隙，

　　保证不同淤积厚度下的抽吸效率，同时避免吸口剐蹭池底防腐层。设计阶段充分考虑了池体的安装边界条件，设备整体宽度适配常规吸泥池的池宽跨度，行走轮距与池顶预埋轨道的安装间距严格匹配，端梁下方预留了足够的安全间隙，避免移动过程中与池顶附属的走道板、管线支架发生干涉；架体上部设置了线缆与输送管路的拖链安装位，可随设备移动同步规整排布动力线缆、污泥输送软管，避免管线拖拽磨损。考虑到污水处理场景的高湿腐蚀环境，主体钢结构件在设计时预留了防腐涂层的厚度余量，所有连接紧固件均采用防腐材质，水下作业的吸口组件做了耐磨加厚处理，应对池底泥砂的长期冲刷磨损。设备的移动驱动单元设置在端梁一侧，采用低速大扭矩传动结构，保证移动过程平稳匀速，避免速度波动导致池底污泥扰动泛起，影响出水水质；架体上还预留了检修走道与护栏安装位，方便后期运维人员对设备进行日常巡检与易损件更换，无需排空池体即可完成大部分维护作业。
