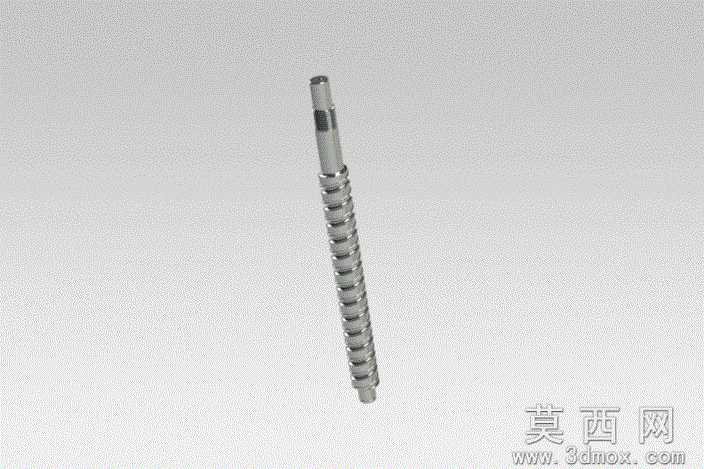

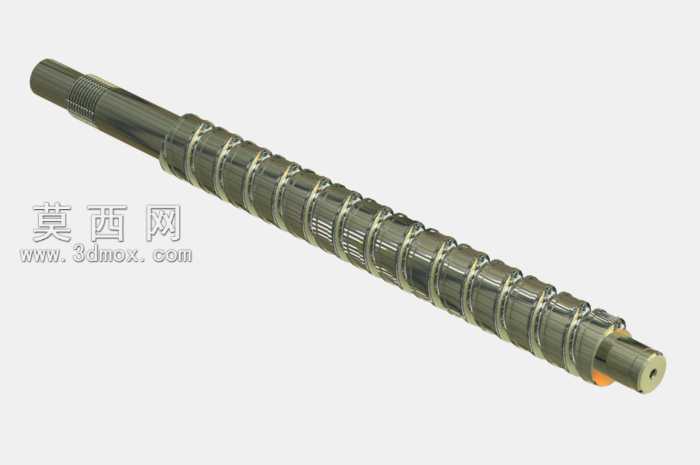

可调尺寸SCR1610型滚珠丝杠三维设计

本模型为SCR1610型可调尺寸滚珠丝杠的三维参数化设计成果，建模过程中采用全参数化驱动逻辑，将丝杠公称直径、导程、有效行程、轴端安装结构尺寸均设置为可编辑变量，支持在100毫米至1000毫米的行程范围内快速调整规格，无需重新绘制基础特征即可适配不同安装场景的需求。建模阶段首先以旋转特征构建丝杠的主体轴身结构，通过螺旋扫描命令生成滚道的精密曲面，严格遵循滚珠丝杠的滚道截面型线标准，保证滚道曲率与滚珠接触角符合行业通用设计规范，后续通过阵列特征完成滚道的连续生成，同时对轴端的螺纹安装段、光轴定位段、卡簧槽等细部结构逐一进行特征构建，还原真实丝杠的全部安装配合结构。材质渲染环节针对金属构件的特性，为丝杠主体赋予镀铬轴承钢材质，调整材质的反射率、粗糙度与金属度参数，模拟出精密加工后金属表面的细腻光泽与轻微的机加工纹理，滚道区域单独设置材质参数，体现出磨削加工后的高光质感，轴端的不同加工段也根据工艺差异调整表面质感，区分出磨削面、车削面与螺纹面的视觉差异。结构设计上充分考虑滚珠丝杠的实际传动特性，滚道的螺旋升角、导程精度均按照SCR1610型号的标准参数设定，轴端的安装结构预留了标准的轴承配合位、联轴器连接位与锁紧结构位，调整行程参数时所有关联的轴段长度、滚道长度都会同步更新，保证模型调整后各部分结构比例协调、符合机械设计的装配逻辑。整体建模过程兼顾了参数可调的灵活性与结构还原的精准度，既能够作为数控设备、自动化传动机构设计时的标准件调用，也可用于机械原理教学演示、传动结构方案验证等场景，模型的细节精度满足装配干涉检查、运动仿真等后续工程应用的要求。
