数控车床硬狗与螺柱夹持组件结构设计

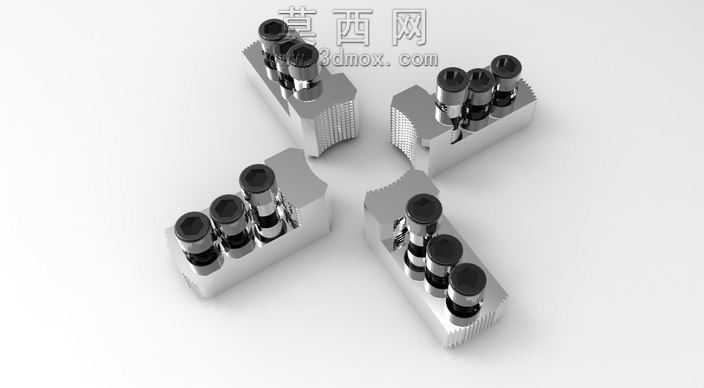

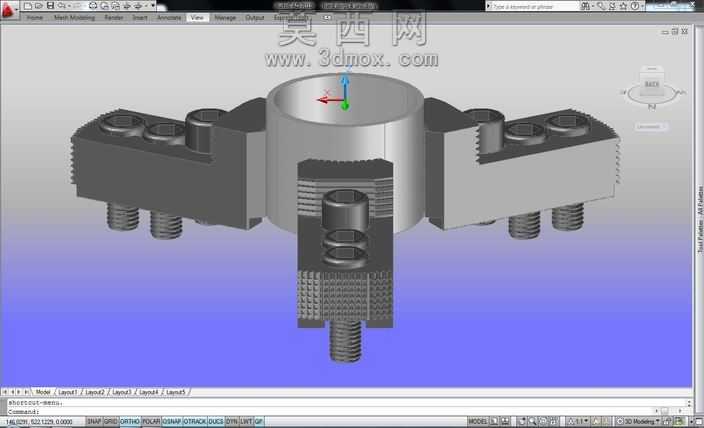

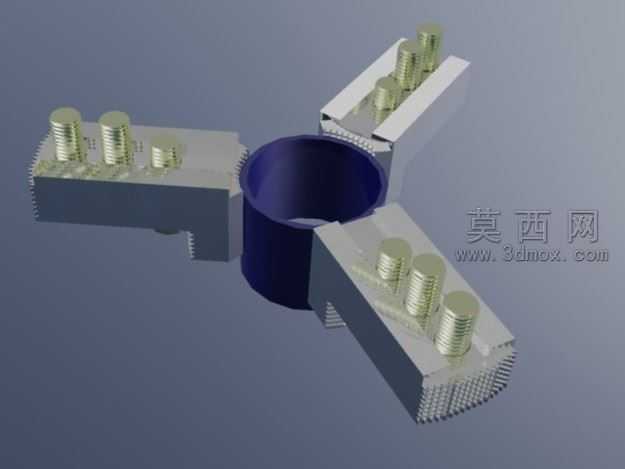

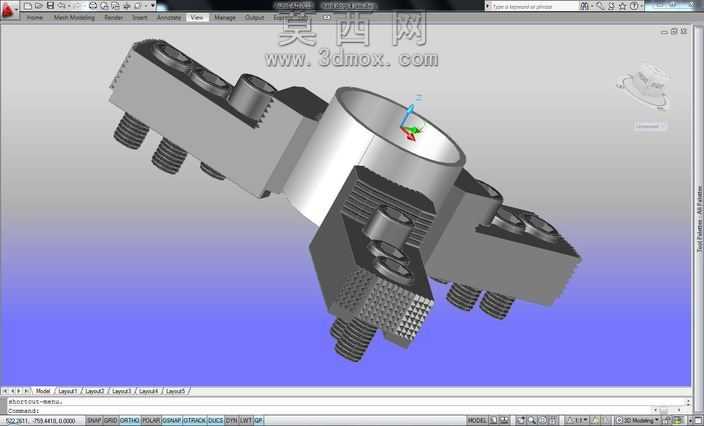

本套三维模型针对数控车床加工螺柱类零件的夹持定位需求完成设计，核心围绕硬狗夹持结构与配套螺柱装夹组件展开，建模阶段采用参数化设计逻辑，对每一处夹持接触面、定位基准、锁紧结构都做了精确的尺寸约束，保证各组件装配后无干涉，可直接适配常规数控车床的装夹工位。模型渲染阶段采用金属材质写实表现，主体夹持基座使用哑光不锈钢材质，调整了金属粗糙度与反射参数，还原加工后金属表面的细腻质感；夹持端的硬狗卡爪部分做了纹理细节处理，模拟实际卡爪的防滑齿面结构，螺柱零件采用亮面镀铬金属材质，通过光影对比突出螺柱的外螺纹轮廓与柱面光洁度，整体渲染采用柔和的顶光搭配侧方补光，清晰呈现各组件的装配关系与结构层次。结构设计上，每套夹持单元采用模块化设计，单个基座集成三组硬狗夹持位，可同时装夹三根螺柱完成同步加工，夹持端采用侧向锁紧结构，硬狗卡爪与螺柱接触面做了仿形适配，既保证装夹时的同轴度精度，又能避免夹持力过大损伤螺柱表面；基座底部设置有标准定位槽，可直接与车床卡盘或工装板快速定位对接，无需额外调整适配。设计思路围绕数控车床批量加工螺柱的实际生产场景，兼顾装夹效率与加工精度，模块化的单元结构可根据加工需求灵活组合排布，既适合小批量多规格螺柱的快速换产，也能满足大批量螺柱加工的装夹稳定性要求，模型完整还原了硬狗夹持结构的运动行程与锁紧原理，各活动部件的配合间隙都按照实际机械加工公差设置，可直接用于工装结构验证、加工工艺模拟以及生产现场的装夹方案参考。
