旋风分离器螺旋入口顶部结构设计

项目分类:除尘设备 发布时间:2022-01-29 ID:519929
  • 旋风分离器螺旋入口顶部结构设计
  • 旋风分离器螺旋入口顶部结构设计
  • 旋风分离器螺旋入口顶部结构设计
  • 旋风分离器螺旋入口顶部结构设计
  • 旋风分离器螺旋入口顶部结构设计

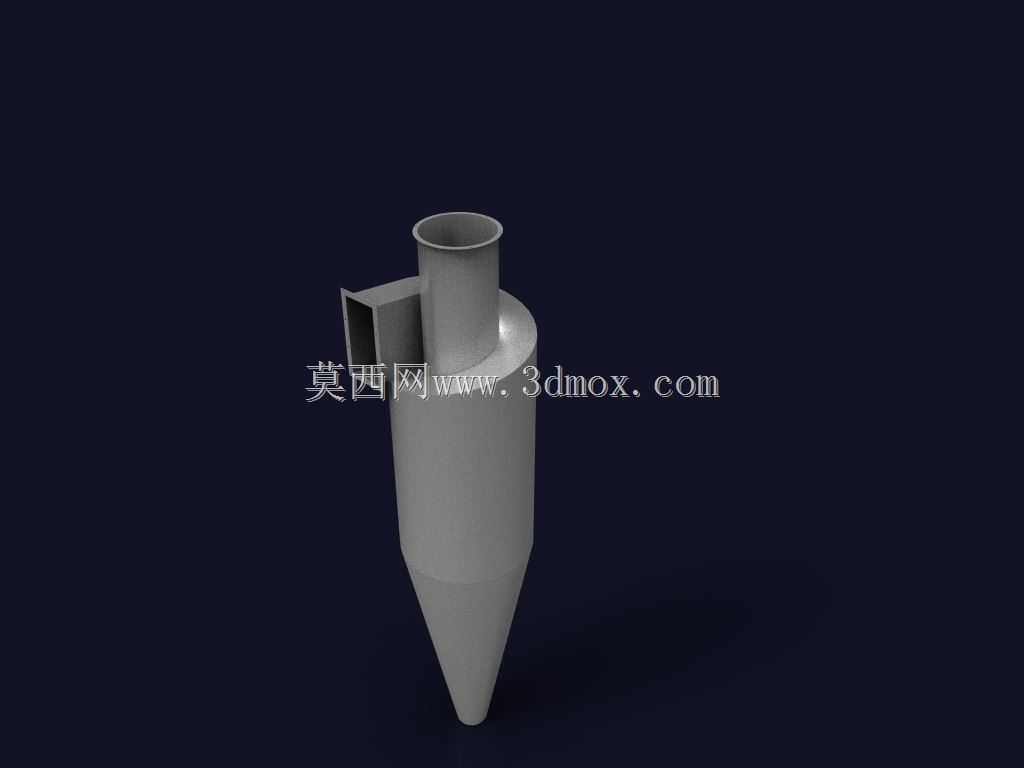

  在工业气固分离场景里,旋风分离器是应用极广的初级除尘单元,从木工车间的木屑捕集、燃煤锅炉的烟气预除尘,到粉体输送线的料气分离,都能见到这类设备的身影,而顶部入口段的结构设计,直接决定了设备整体的分离效率与运行阻力。这套螺旋入口的顶部结构,是针对常规切向入口旋风分离器存在的气流扰动、上灰环逃逸问题做的优化构型,区别于普通直切式入口,螺旋导流的结构能让含尘气流进入筒体后更平顺地形成外旋流,减少入口处的气流对冲紊流,降低不必要的动能损耗。

  从实际使用场景来看,常规直切入口的旋风筒在处理高浓度含尘气体时,入口正对的筒壁位置容易出现局部磨损过快的问题,同时入口处的气流会挤压已经形成的旋流场,造成部分细颗粒还没完成离心分离就被上升的内旋流裹挟带出排气口,也就是行业里常说的上灰环短路流问题。这套螺旋顶部的设计思路,就是顺着气流进入的旋向做螺旋导向面,让气流从入口开始就沿着预设的螺旋轨迹贴筒壁下行,避免入口气流直接冲击旋流场,同时螺旋面的导流作用能让气流的切向速度分布更均匀,不会出现局部速度过高造成的筒壁磨穿,也不会因为局部速度不足导致颗粒离心力不够无法分离。

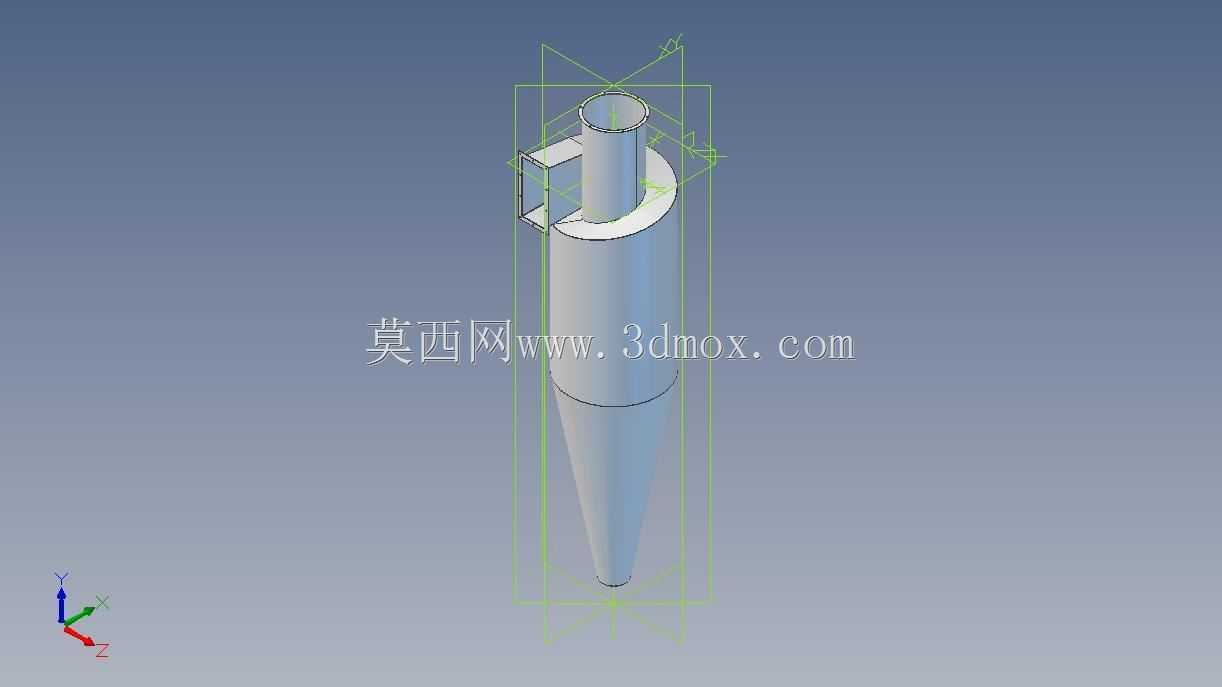

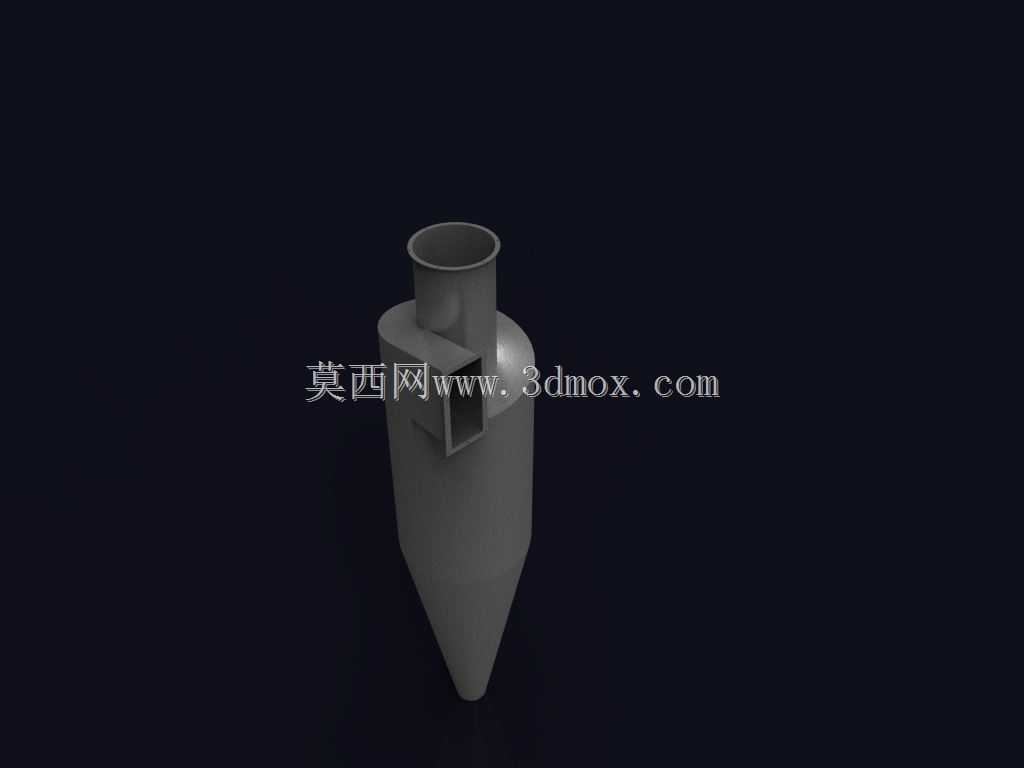

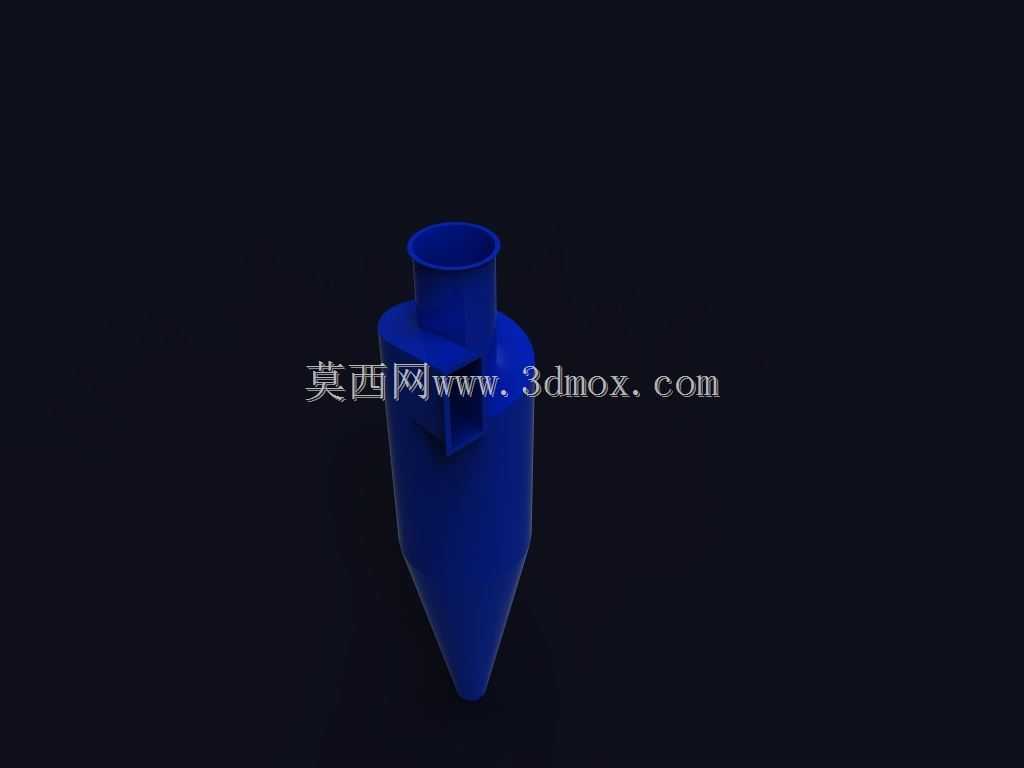

  从结构边界来看,这套顶部结构包含了上部的排气芯管段、侧面的螺旋入口段、以及和下部锥筒连接的直筒段接口。排气芯管采用插入式设计,插入深度匹配螺旋入口的下缘位置,刚好避开螺旋导流的气流通道,不会阻挡下行的外旋流,同时能有效拦截入口处的短路气流,避免刚进入设备的含尘气体直接窜入排气口。侧面的螺旋入口采用矩形截面,截面的高宽比按照处理风量的常规设计区间取值,螺旋升角贴合气流自然旋转的角度,不会因为角度过陡造成气流压损激增,也不会因为角度过缓导致入口段积灰。下部的直筒段接口采用等直径设计,和常规规格的旋风分离器锥筒可以直接对接,不需要额外做变径转接,安装时只需要保证对接处的焊缝密封严密,不会出现漏风即可——要知道旋风分离器的漏风对效率影响极大,哪怕是接口处5%的漏风率,都可能造成分离效率下降超过20%,尤其是下部锥段和顶部接口的位置,安装时必须保证法兰或者焊接处的密封性。

  在实际选型适配的时候,这套顶部结构可以匹配不同长度的锥筒段,针对不同粒径的粉尘做适配:如果是处理粒径较大的木屑、塑料粒子这类物料,锥筒可以做的稍短,整体设备阻力更低,处理风量更大;如果是处理较细的滑石粉、水泥粉尘这类物料,就匹配更长的锥筒,延长颗粒在旋流场里的停留时间,提升细颗粒的捕集效率。另外螺旋入口的结构设计,也降低了设备整体的安装高度要求,常规切向入口的旋风筒因为入口要错开排气芯管的位置,顶部需要预留更高的安装空间,而螺旋入口顺着筒壁螺旋下行,入口的顶部高度和排气芯管顶部基本齐平,能有效压缩设备的整体安装高度,在厂房层高受限的场景里有更好的适配性。

  从结构强度的角度考虑,这套顶部结构的螺旋导流面和筒壁采用连续焊接的连接方式,因为含尘气流长期冲刷导流面,焊接处需要打磨平滑,避免出现凸台造成局部积灰或者磨损。如果是处理磨损性强的粉尘,比如石英砂、矿粉这类物料,还可以在螺旋入口的内侧和筒壁对应位置贴耐磨陶瓷片,或者浇筑耐磨衬里,提升设备的使用寿命。另外排气芯管的壁厚要比筒体稍厚,因为内旋流的气流速度较高,夹带的细颗粒会持续冲刷芯管的下沿和内壁,长期运行容易磨穿芯管造成气流短路,设计时已经预留了足够的壁厚余量,适配多数常规工况的磨损需求。

  在实际运行过程中,这套螺旋入口的顶部结构相比普通直切入口,同等处理风量下的运行阻力能降低15%左右,同时对10μm以上颗粒的捕集效率能提升8%以上,尤其是在入口气流浓度波动较大的工况下,螺旋导流的结构能更好地稳定旋流场,不会因为浓度突然升高造成旋流场紊乱,出现分离效率骤降的问题。很多现场改造的案例里,只需要把原有旋风分离器的顶部直切入口段替换成这种螺旋入口结构,不需要改动下部的锥筒和灰斗,就能实现效率提升和阻力下降的效果,改造成本极低,适配性很强。
