悬臂式人机交互操作支撑装置

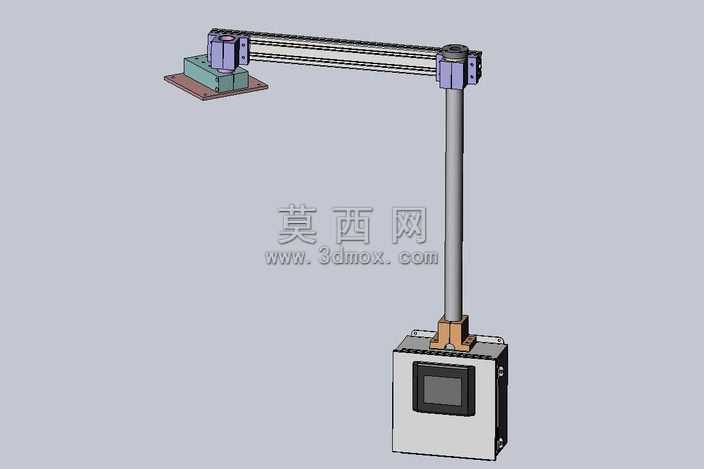

本作品为悬臂式人机交互操作支撑装置的三维建模成果，整体采用参数化建模方式完成，各部件尺寸匹配工业现场实际安装需求，可直接用于方案展示与结构验证。建模过程中对装置的各组成部分进行了精细化还原：底部为壁挂式安装基座，采用加厚钣金结构设计，基座表面预留标准安装孔位，可适配不同规格的墙面或设备立面安装需求，建模时对基座的折弯圆角、安装孔沉头结构都做了精准还原，保证结构的工艺合理性。垂直支撑立柱采用铝合金型材结构，建模时还原了型材的标准截面特征，立柱与底部基座之间通过转接法兰连接，法兰处的紧固螺栓、定位销结构都逐一建模，还原真实的装配关系。水平悬臂部分采用双杆平行伸缩结构，可实现水平方向的长度调节与角度旋转，建模时对悬臂的滑动导轨、锁紧机构都做了结构还原，能够直观展示悬臂的调节范围与运动轨迹。悬臂末端的安装座用于固定人机交互操作终端，安装座预留了通用安装孔位，可适配不同尺寸的触控显示屏、操作按钮盒等终端设备。终端操作箱采用钣金箱体结构，正面嵌入触控显示屏，箱体侧面预留接线端口与散热格栅，建模时对箱体的拼接缝隙、屏幕的嵌入安装结构都做了细致处理，材质渲染上区分了钣金箱体的哑光金属质感、屏幕的玻璃质感、铝合金型材的磨砂氧化质感，不同部件的材质区分清晰，能够直观呈现装置的真实外观效果。整体结构设计遵循工业人机工程学原则，悬臂的调节范围可覆盖操作人员站立操作的舒适区间，支撑结构的强度冗余设计可保证终端设备安装后的稳定性，各连接部位的锁紧结构可避免装置使用过程中出现移位、晃动问题。建模完成后通过装配约束验证了各部件的装配干涉情况，所有运动部件均可实现预期的调节动作，无结构干涉问题，整体模型结构完整，细节丰富，可用于工业现场操作工位的方案设计、产品展示以及生产加工参考。
