女士内衣罩杯成型模具结构设计

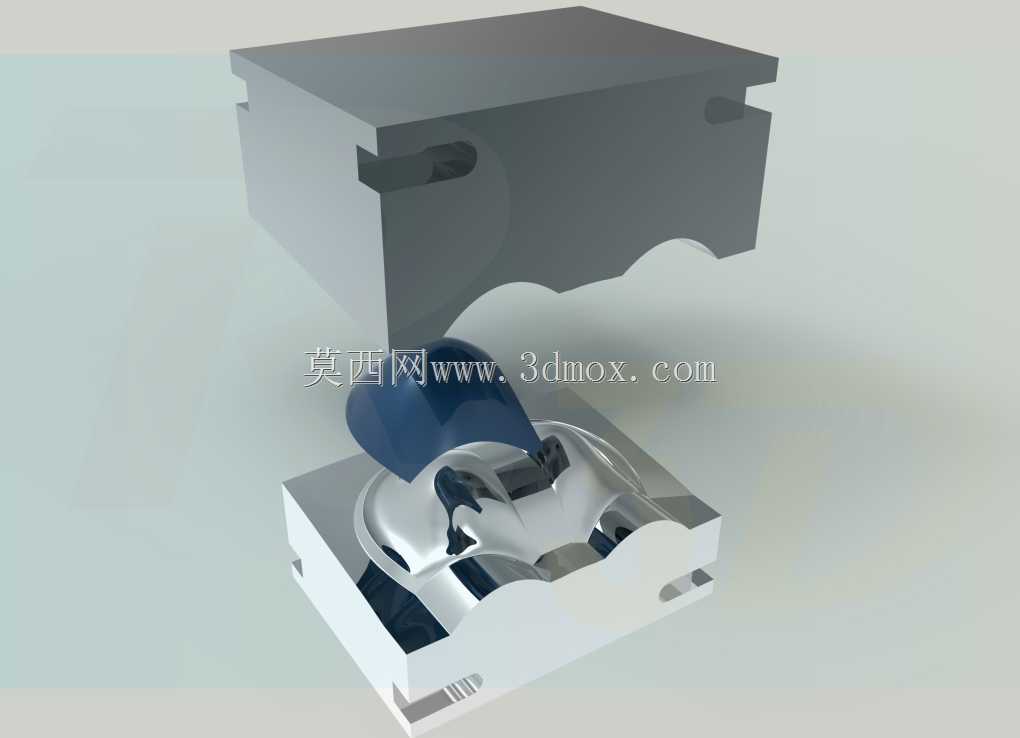

　　这套文胸杯模主要应用于女士内衣生产环节的罩杯热压成型工序，是内衣模杯生产线上的核心成型工装，适配常规的四柱热压成型设备，可完成海绵、无纺布复合面料的罩杯定型加工。从结构设计来看，整套模具分为上模、下模两个核心工作部分，模腔曲面完全贴合人体胸部工学弧度，针对不同罩杯尺码的成型需求，模腔的隆起高度、边缘过渡弧度都做了连续顺滑处理，避免成型后罩杯表面出现褶皱、压痕或者厚度不均的问题。

　　在实际生产场景中，这类模具需要配合温控加热模块使用，模仁部分的导热路径做了均匀化设计，确保整个模腔表面的温度差控制在±3℃以内，避免因局部温度过高导致面料烫损，或是温度过低造成定型回弹。模具的合模导向结构设置在模仁四周的边角位置，采用直身导柱定位，合模间隙控制在0.02mm范围内，既可以保证上下模合模时的对位精度，也能避免合模过程中面料被错位剪切。

　　从安装边界来看，模具的底座安装孔位完全适配行业通用的热压机工作台T型槽间距，不需要额外做转接板就可以直接装夹固定，模具的总闭合高度、开模行程预留量都匹配常规30吨级热压设备的参数范围，上线调试时只需要调整合模压力、加热温度、保压时间三个核心参数就可以投入批量生产。模仁的边缘做了溢料槽设计，热压过程中挤出的多余面料会被导入溢料槽内，不会在罩杯成品边缘形成多余的飞边，减少后续修边的人工工作量。

　　设计过程中，模腔曲面的曲率过渡是核心难点，需要兼顾穿着时的贴合度与成型时的脱模顺畅度，这套模具的模腔脱模斜度顺着曲面法线方向做了渐变处理，在罩杯隆起最高的位置脱模斜度最小，边缘位置斜度适当放大，既保证成型后罩杯的尺寸精度，也能在开模时让成品顺利脱离模腔，不会出现粘模、拉扯变形的问题。模具的冷却水路（针对部分带冷却定型的工序版本）采用随形排布设计，水路距离模腔表面的距离保持一致，确保冷却定型时整个罩杯的收缩率均匀，不会出现局部变形导致的尺码偏差。

　　在日常生产使用中，这类模具的模仁表面需要做抛光处理，表面粗糙度达到Ra0.8以下，避免热压时面料粘在模腔表面，同时也方便日常清理模腔残留的面料纤维、胶水杂质。模具的分型面设置在罩杯的边缘压合位置，分型面做了微齿状压边结构，热压合模时可以直接把罩杯的边缘面料压合封边，不需要后续额外做切边工序，提升生产效率。针对不同厚度的面料加工需求，模具的合模行程限位块做了可更换设计，只需要更换不同厚度的限位垫片，就可以调整合模后的模腔间隙，适配2mm到10mm不同厚度的海绵复合面料加工，不需要重新调整整套模具的安装参数。

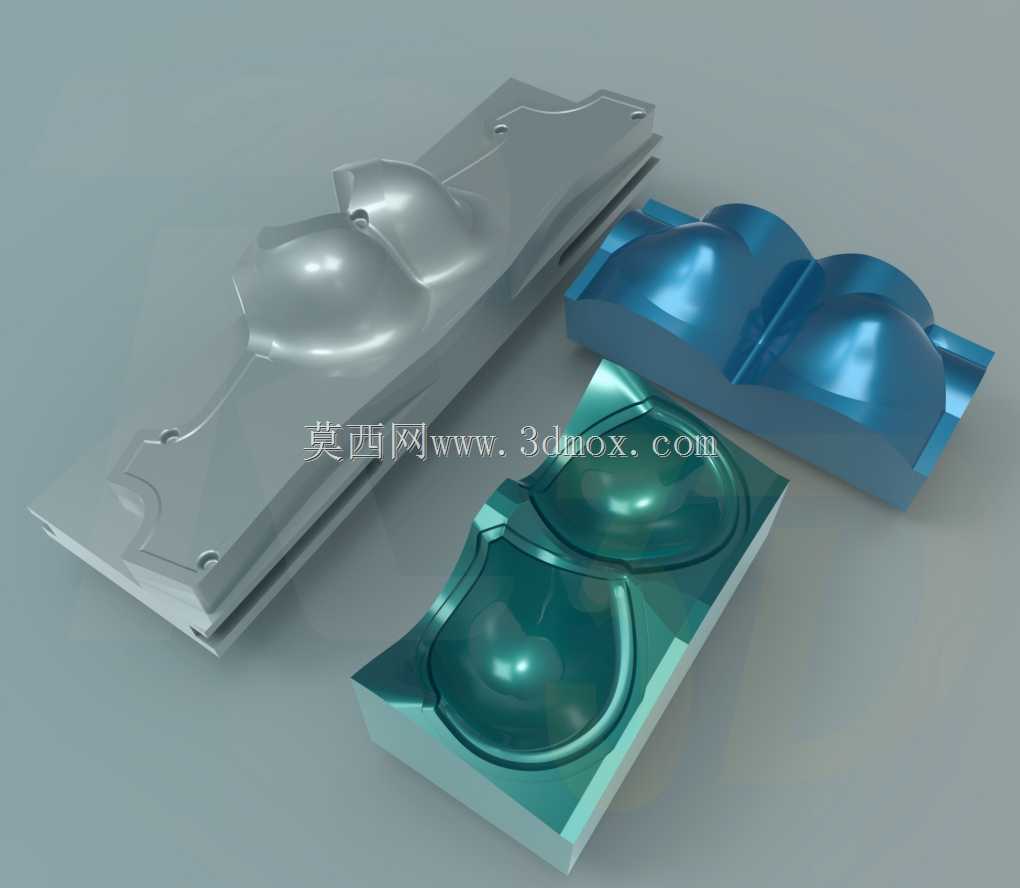

　　从生产适配性来看，这套模具采用一模两腔的布局，一次合模就可以完成左右两个罩杯的成型加工，两个模腔的中心距与后续内衣缝合工序的定位工装尺寸匹配，成型后的罩杯不需要额外调整对位就可以直接进入缝合环节，减少工序间的转运对位工作量。模具的模仁部分采用可拆分设计，当需要生产不同杯型的产品时，只需要更换模仁镶件，模架部分可以通用，降低多杯型生产的模具投入成本。在长期批量生产的工况下，模具的受力部件都做了调质处理，承受合模压力的模板厚度经过强度校核，在连续满负荷生产状态下不会出现模板变形、模腔塌陷的问题，保证长期生产的尺寸稳定性。
