乘用车车门内把手壳体结构设计

　　日常接触乘用车内饰时，车门内把手是驾乘人员进出车厢时高频交互的部件，这个壳体作为把手总成的承载基座，既要覆盖内部的锁止拉杆、拉线等运动机构，也要为乘员提供握持操作的受力支撑，同时还要匹配车门内饰板的整体造型风格，是兼顾功能与外观的典型内饰结构件。从实际装车场景来看，该部件安装在车门内饰板的扶手靠前位置，操作时需要适配不同手掌尺寸的施力角度，握持区域的内凹弧度经过反复验证，避免操作时出现打滑或者硌手的问题，同时壳体边缘做了均匀的圆角过渡，既符合内饰件的安全要求，也能减少注塑生产时的应力集中问题。

　　做这个壳体的逆向结构设计时，首先要确认的是安装边界的匹配精度，壳体背面的多个卡扣位、定位柱以及侧边的安装耳，需要和车门内板的安装孔位完全对齐，卡扣的卡接量控制在合理范围，既保证装配后不会出现松动异响，也能满足售后维修时的拆卸需求，不会因为卡接过紧导致拆卸时卡扣断裂。壳体上预留的多个方形、矩形镂空位，分别对应门锁开关、内拉手拨杆、车窗控制按键的安装位置，每个镂空位的边缘都做了定位止口，保证配套的功能件装配后间隙均匀，不会出现错位卡滞的问题。

　　从结构强度角度考虑，这个壳体采用薄壁注塑结构，整体壁厚保持均匀，避免注塑过程中出现缩痕、翘曲等缺陷，在握持受力的区域背面做了网格状的加强筋布置，加强筋的厚度不超过主壁厚的三分之二，既提升了部件的整体刚性，承受频繁的开关门操作拉力不会出现变形断裂，也不会因为筋位过厚导致表面出现缩印影响外观。壳体表面的纹理处理和周边内饰板保持一致，采用细腻的皮纹效果，既提升触感，也能减少日常使用中划痕的产生，长时间使用不会出现明显的老化发亮问题。

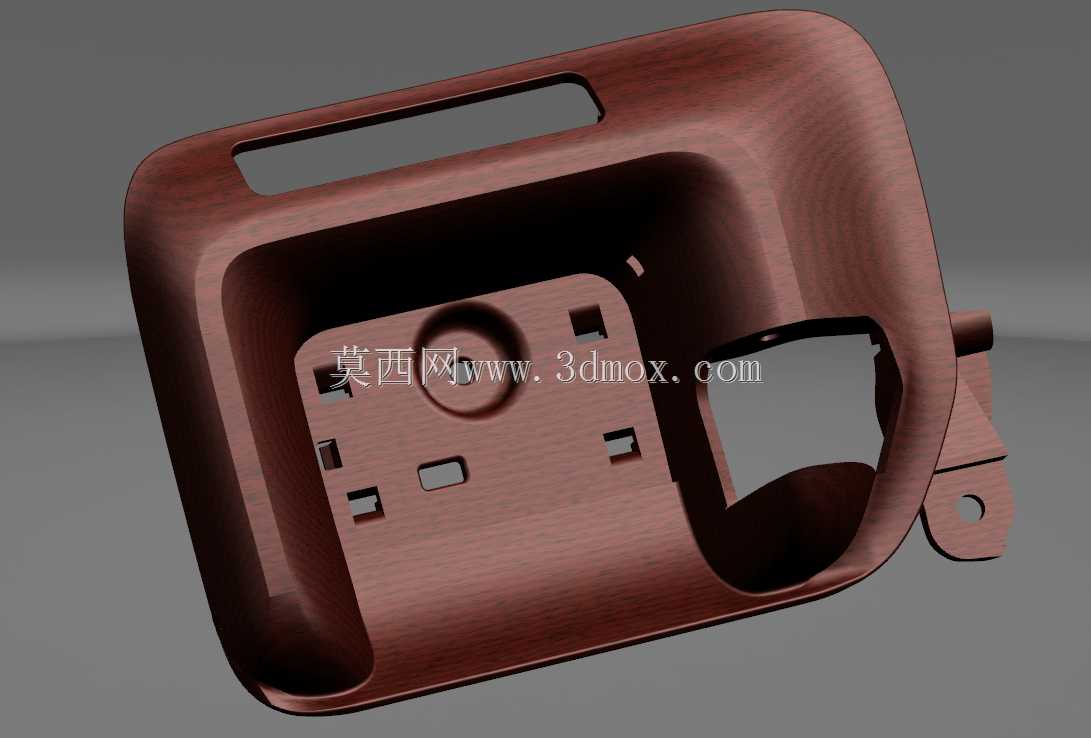

　　在实际的逆向建模过程中，首先通过扫描获取点云数据，先对齐整车的安装坐标系，确认壳体和周边内饰件的间隙面差要求，和扶手区域的配合间隙控制在均匀的0.5mm以内，和车门内饰板的分模线位置对齐，避免出现外观上的断差。建模过程中优先保证安装孔位、卡扣位置的精度，这些位置的公差要求控制在±0.1mm，确保装配时的互换性，然后再处理外观曲面的顺滑度，保证曲面的G2连续，避免光影下出现凹凸不平的瑕疵。对于内部的加强筋、定位柱等结构，要结合注塑工艺的要求做拔模处理，拔模角度根据纹理深度调整，皮纹面的拔模角度不小于3度，保证注塑生产时能够顺利脱模，不会出现拉伤表面的问题。

　　这个部件在实际使用中还要考虑环境耐候性，车内的温度变化范围从冬季的零下三十度到夏季暴晒后的八十度，材料选用耐候性的ABS或者PP+玻纤材料，保证在高低温环境下不会出现变形、脆裂的问题，同时材料的收缩率在建模时提前预留，确保模具生产出来的成品尺寸符合设计要求。壳体上的拉手运动避让槽做了足够的空间预留，保证内拉手在解锁、锁止的全行程运动中，不会和壳体发生干涉，运动过程中没有异响，操作手感顺畅。侧边的安装耳上的圆孔用于和车门内板的金属支架做螺丝固定，和卡扣配合形成多点固定，分散开关门操作时的受力，避免长期使用后固定点出现松动。
