车辆暖风系统加热器箱体上部结构

　　在商用车与乘用车辆的座舱热管理系统中，加热器箱体承担着冷热风导流、换热芯体固定、风门执行机构安装载体的核心作用，本次呈现的上部结构是整套暖风总成的上半段壳体，直接决定了风道走向、各出风口的风量分配逻辑，以及与周边仪表台横梁、空调进风段的装配匹配精度。从实际装车场景来看，该部件位于仪表台内部居中偏副驾侧的位置，上方需要对接除霜风道出口，侧方衔接面部吹风风道，下部与加热器下半段壳体扣合后包裹暖风芯体、循环水通路以及温度调节风门，日常使用中既要承受发动机冷却液带来的持续高温，也要耐受整车振动带来的交变载荷，同时还要保证壳体接缝处的密封性，避免出现漏风导致的风量损失、凝露滴落等问题。

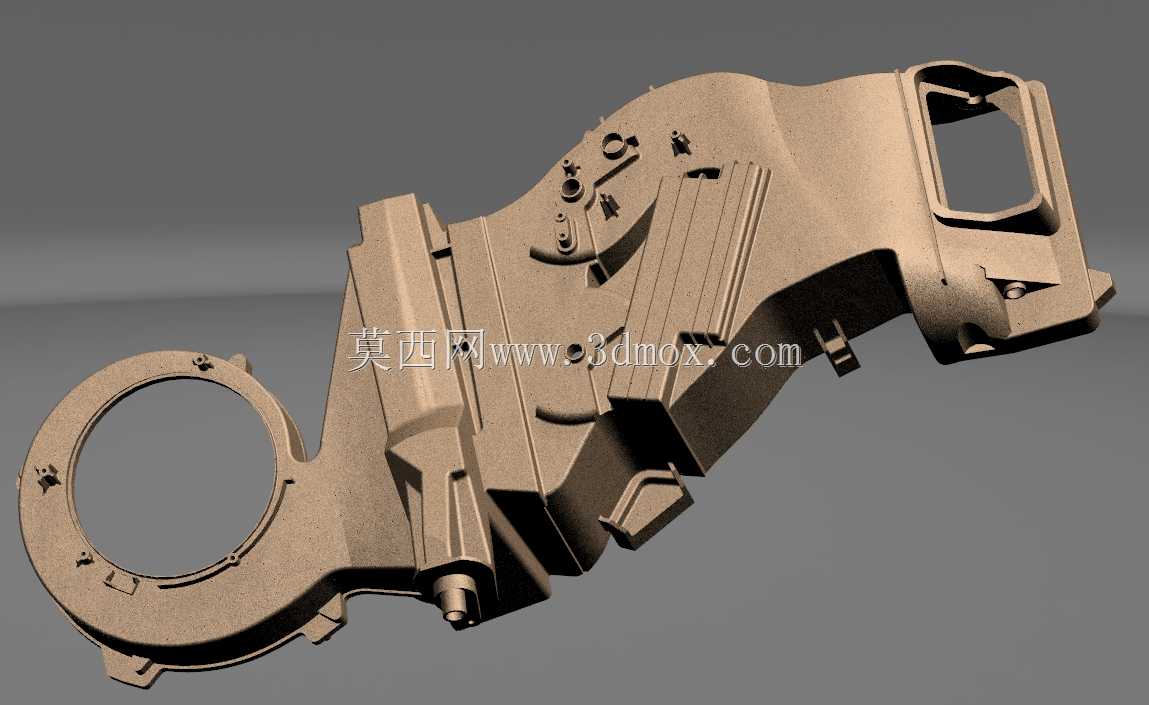

　　从结构设计逻辑来看，该部件采用了一体化的异形曲面壳体构型，左侧的大尺寸环形安装边是与暖风电机蜗壳的对接接口，环形边上预留的多个卡扣位与螺栓过孔，能够保证与风机段装配后同轴度偏差控制在合理范围内，避免风机运转时出现风切异响。壳体表面分布的多道加强筋并非随意布置，而是沿着气流冲刷方向、螺栓紧固受力点延伸，既可以在降低壳体壁厚实现轻量化的同时提升整体刚性，避免车辆长期行驶后壳体出现共振变形，也能在一定程度上梳理风道内部的气流，减少涡流带来的风噪。侧面的方形开口是面部出风口的对接法兰，开口边缘的凸台结构用于卡接风道密封海绵，装配后能够保证接口处无泄漏，让经过加热的气流能够足额输送到驾乘人员面部出风口。

　　在安装边界的把控上，该壳体的所有外凸安装柱、卡扣座的位置都经过逆向点云数据的反复校核，与周边仪表台内部的线束固定座、空调控制面板拉线走向预留了足够的安全间隙，不会出现装车后部件干涉的问题。壳体上预留的多个小尺寸凸台是风门执行器、温度传感器的安装定位点，每个凸台上的定位柱高度、螺栓孔深度都经过匹配设计，能够保证执行器安装后输出轴与风门转轴的同轴度，避免风门转动卡滞、温度调节失效的问题。考虑到车辆在低温环境下使用的场景，壳体材质选用耐低温冲击的改性PP材料，结构上在转角位置都做了圆角过渡，避免低温下应力集中导致的壳体开裂。

　　逆向再设计的过程中，首先通过扫描获取原部件的完整点云数据，对原有结构中存在的壁厚不均、加强筋排布不合理导致的缩痕问题做了优化调整，在不改变整体安装尺寸、风道截面参数的前提下，调整了局部壁厚差，让注塑成型时的熔体流动更加顺畅，减少成型缺陷。同时对原有卡扣结构的卡接量做了细微调整，既保证装配时的卡扣连接强度，也降低了装配时的插入力，提升总装环节的装配效率。风道内部的曲面过渡处做了顺滑处理，减少气流在拐角处的阻力损失，在相同风机功率下能够提升各出风口的出风量，优化暖风系统的换热效率。
