2013款福特F150猛禽仪表板结构设计

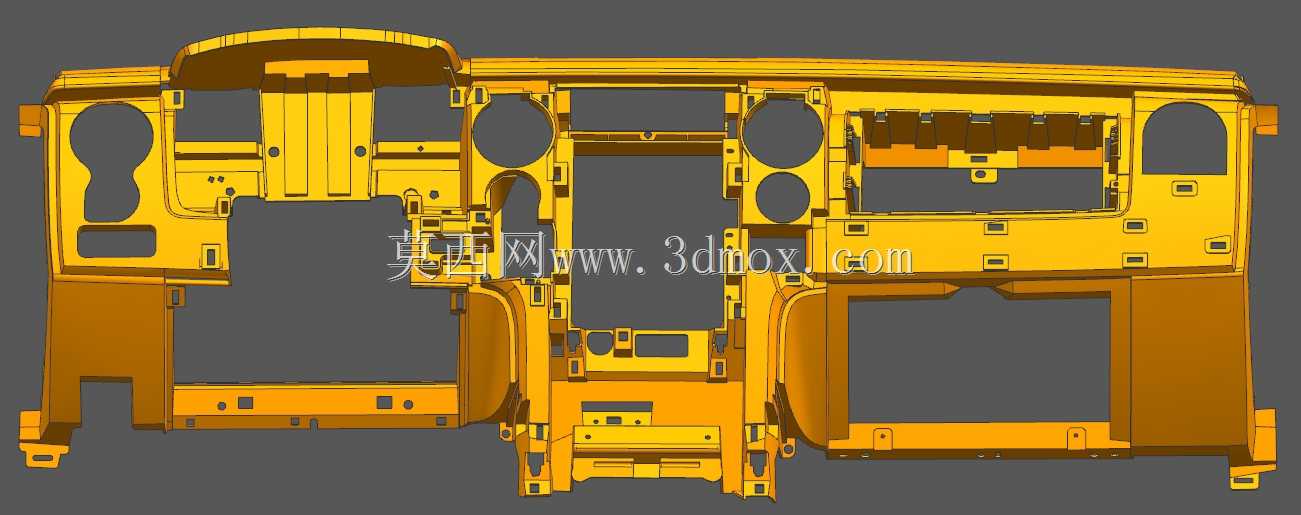

　　这款仪表板是适配福特F150猛禽车型的驾驶舱核心内饰承载构件，日常装车后承担着驾驶区人机交互界面承载、舱内空间分隔、驾乘安全防护的多重作用，是皮卡车型内饰系统里集成度最高的结构件之一。从实际装车场景来看，该构件位于驾驶舱正前方，上沿衔接前挡风玻璃下沿的除霜风道接口，下沿延伸至驾驶位与副驾驶位的膝部防护区域，左右两侧分别对接左右A柱下内饰板，背部直接贴合前围钣金的安装定位点，整体安装边界完全遵循原车钣金的焊点与螺柱位置设计，所有安装卡扣的座体位置、螺接孔位的孔径与孔距都和原车钣金数据完全匹配，不需要额外做安装位的改制就能直接适配对应年款的车型。

　　设计过程中优先考虑了皮卡车型的使用工况，这类车型常被用于非铺装路面行驶、户外作业场景，所以仪表板的整体刚性做了针对性强化，主驾侧对应安全气囊的区域做了弱化线的预埋设计，气囊起爆时能按照预设的撕裂路径展开，不会出现碎片飞溅的风险；副驾驶侧的手套箱安装位预留了足够的储物空间，同时周边做了加强筋布局，避免长期颠簸使用后出现卡扣松脱、箱门异响的问题。中间区域的中控安装位预留了多媒体主机、空调控制面板、空调出风口的安装卡槽，所有卡槽的定位筋高度、卡扣配合量都按照常用内饰件的公差带做了适配，周边的走线槽预留了整车线束的排布空间，线槽边缘做了圆角处理，避免长期震动中线束绝缘层被结构棱边磨损。

　　从结构细节来看，整个仪表板采用分区域的壁厚设计，主承载骨架区域壁厚保持在3.2mm，安装卡扣座、螺丝柱的位置局部加厚到4.5mm，非承载的外观面区域壁厚控制在2.5mm，既保证了整体结构强度，也能控制构件的整体重量，避免给整车增加不必要的负载。左右两侧的空调风道集成在仪表板背部的结构里，风道的走向做了流线型优化，减少风阻的同时能保证左右侧出风口的出风量均匀，不会出现一侧出风强一侧出风弱的问题。主驾侧的仪表安装区域预留了组合仪表的安装沉台，沉台的深度刚好匹配常规组合仪表的安装尺寸，周边的遮光檐做了倾角优化，能避免白天行驶时阳光直射仪表屏幕产生反光，影响驾驶员读取行车信息。

　　人机工程方面，仪表板的上表面做了哑光纹理的适配结构，避免前挡风玻璃出现反光倒影干扰驾驶视线；所有操作按键的安装区域都布置在驾驶员伸手可及的范围内，不需要大幅侧身就能操作中控区域的所有功能按键；膝部对应的区域做了软性材质的安装预留，碰撞时能起到缓冲作用，降低驾乘人员的膝部受伤风险。整个构件的分型线都布置在外观不可见的区域，装车后不会看到明显的拼接缝隙，外观面的圆角过渡都按照内饰设计的通用规范做了处理，没有尖锐的棱边外露，避免日常使用中磕碰划伤驾乘人员。

　　在逆向建模的过程中，所有安装点的坐标都和原车扫描点云做了反复对齐校验，孔位的位置度公差控制在±0.2mm以内，保证装车时能顺利对位，不会出现安装错位、强行装配导致的内应力问题；各个功能区域的边界尺寸都和周边配套的内饰件做了间隙匹配校核，和A柱内饰板的配合间隙控制在0.5mm以内，和副仪表板的对接间隙控制在0.3mm，装车后缝隙均匀，不会出现高低差、缝隙不均的问题。背部的线束固定座位置按照原车线束的走向排布，每个固定座的间距控制在150mm左右，能有效固定线束，避免车辆行驶过程中线束晃动产生异响。
