手动杠杆式法兰连接蝶阀结构设计

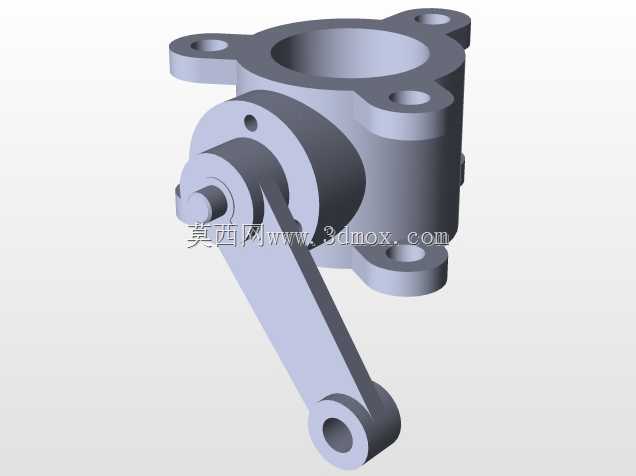

　　在工业流体输送管路系统中，这类手动杠杆驱动的蝶阀是中小口径管路截断、流量调节场景里应用极广的通用阀件，常见于给排水管网、暖通空调循环水系统、低压化工物料输送、小型设备配套流体回路等工况，相比同口径闸阀、截止阀，它结构更紧凑，启闭行程短，操作力矩小，安装占用空间优势明显，尤其适合管路排布紧凑、操作空间有限的现场安装场景。从结构设计逻辑来看，该蝶阀采用法兰式连接结构，阀体两端带三个均布安装凸耳，凸耳上预留螺栓通孔，可直接与管路端法兰通过螺栓组锁紧固定，安装时无需额外配置对夹式法兰的长螺栓，适配PN10及以下压力等级的低压管路，安装对位时凸耳结构可提供更好的定位支撑，避免安装过程中阀体移位。驱动部分采用外置杠杆手柄结构，

　　手柄与阀杆直接刚性连接，相比涡轮蜗杆驱动的蝶阀，结构更简单，成本更低，启闭响应更快，手柄末端带连接孔，可根据现场操作需求加装延长杆增大力矩，也可配套锁具实现启闭位置锁定，防止无关人员误操作，手柄转动角度对应蝶板的开度，0到90度回转即可实现全关到全开的状态切换，操作时可通过手柄位置直观判断阀门当前开度，无需额外配置开度指示装置。阀体采用一体式铸造结构，流道为直通式设计，介质流经时流阻系数远低于同口径截止阀，压力损失小，适合输送水、低压气体、无强腐蚀性的洁净流体等介质，阀体内腔与蝶板配合的密封面采用环形贴合结构，全关状态下蝶板与密封面完全贴合，可实现管路的零泄漏截断，密封面的加工精度直接决定阀门的密封性能，

　　建模时需严格控制密封面的圆度、平面度公差，避免启闭过程中出现卡涩或密封失效问题。从安装边界尺寸来看，该蝶阀的结构长度（即两端法兰密封面之间的距离）远短于同口径闸阀，安装时对管路轴向空间的要求更低，三个安装凸耳的中心圆直径、螺栓孔孔径均匹配通用低压法兰的安装尺寸，可直接替换同口径同压力等级的对夹蝶阀、法兰蝶阀，无需改动现有管路的法兰安装位，适配性较强。阀杆与阀体之间采用轴套配合结构，可降低启闭过程中的转动摩擦阻力，同时设置密封填料腔，可通过压盖压紧填料实现阀杆处的动密封，防止介质从阀杆配合间隙泄漏，填料可在不拆解阀体的情况下在线更换，降低后期维护成本。设计建模过程中，需重点校核几个关键配合尺寸：一是蝶板与阀体内腔的转动间隙，

　　间隙过大会导致密封失效、内漏量超标，间隙过小则会出现启闭卡涩，甚至温度变化时因热胀冷缩导致蝶板抱死；二是阀杆与蝶板的连接强度，杠杆操作时的启动力矩全部通过阀杆传递给蝶板，连接部位需设置防转结构，避免长期操作后阀杆与蝶板出现相对转动，导致开关位置错位；三是手柄的转动限位结构，需在阀体上设置90度限位挡块，确保手柄转动到全关、全开位置时能精准限位，避免过转导致密封面挤压损坏或阀杆扭转变形。这类手动蝶阀在实际应用中，因为结构简单、维护方便、成本低廉，在民用建筑给排水、工厂循环水系统、小型水处理设备、暖通空调管路中占比极高，建模时还原的所有结构细节都对应实际生产加工的工艺要求，比如阀体的铸造拔模斜度、凸耳的加强筋结构、手柄的减重工艺槽、阀杆端部的防松结构，都需要符合实际零件的加工可行性，避免出现无法开模、无法装配的结构问题。另外，该蝶阀的蝶板采用流线型对称结构，介质流经时不会产生明显的紊流，在部分需要调节流量的工况下，可通过控制手柄的转动角度，将蝶板保持在中间开度，实现管路流量的线性调节，相比闸阀的闸板升降调节，蝶阀的调节特性更稳定，小开度下的流量控制精度更高，适合对流量调节要求不极端严苛的通用流体回路。
