带支撑调节结构的工业脚轮组件

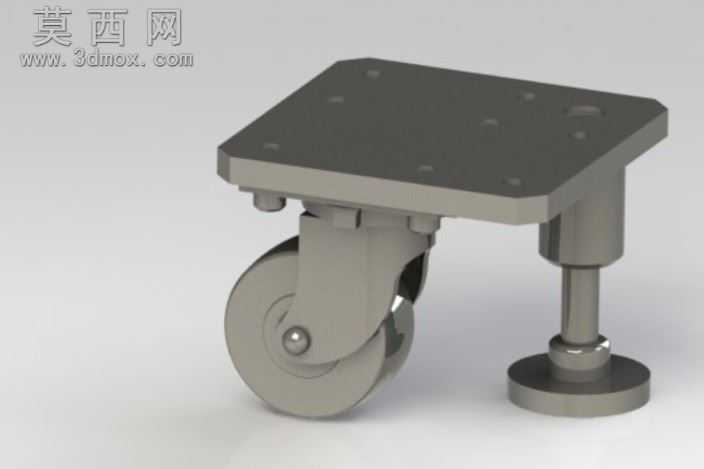

本模型为带可调支撑结构的工业脚轮组件，采用三维建模软件完成全参数化设计，整体结构分为上部安装板、万向脚轮单元、可调支撑柱三个核心部分。建模过程中首先对安装板进行基准定位，按照工业设备安装的通用孔位标准绘制安装孔阵列，孔位间距、孔径均参照行业通用规范设置，保证模型可直接适配多数中小型工业设备的底部安装需求。脚轮部分采用标准工业万向轮结构建模，轮体、轮架、转动销轴均按照实际五金件尺寸比例构建，轮架与安装板的连接部位预留转动间隙，还原真实万向轮的转动自由度，建模时对轮体曲面做了顺滑处理，避免渲染时出现棱角失真问题。可调支撑柱部分采用螺纹调节结构设计，建模时绘制了外螺纹与安装板对应位置的内螺纹配合结构，支撑柱底部设置圆形防滑支撑垫，增大与地面的接触面积，保证设备调平后的稳定性。材质渲染阶段，整体部件采用哑光灰白色工业硬质塑料与金属结合的材质表现，安装板、支撑柱金属部分赋予磨砂金属质感，轮体采用高耐磨聚氨酯材质表现，通过调整材质粗糙度、反光度参数，还原工业五金件的真实质感，渲染时采用柔和的均匀布光，清晰展现各部件的结构衔接关系，避免阴影过重遮挡结构细节。设计思路上，该组件将移动脚轮与可调支撑集成于同一安装板，无需在设备底部分别安装脚轮与支撑脚，既可以通过脚轮实现设备的灵活移位，移位完成后可通过旋转调节支撑柱使其接触地面，将设备抬升后固定，避免脚轮长期承重导致磨损，同时可通过支撑柱调节设备水平度，适用于各类需要频繁移位同时需要固定调平的中小型工业设备、工作台、置物架等场景，建模时各部件均做了独立分组，可单独拆分查看内部结构，也可直接导出用于装配模拟。
