法尔科F8轻型飞机座舱仪表安装板结构

　　这款仪表安装板是轻型通用航空飞行器座舱的核心结构件，适配法尔科F8系列轻型飞机的前舱仪表布局，主要承担座舱内各类飞行仪表、航电设备的承载与安装定位功能，是飞行员获取飞行状态参数、操控飞行器的核心交互界面载体。在实际通航作业场景中，这类仪表板直接决定了座舱人机工效水平，不合理的开孔布局与安装角度会直接增加飞行员的操作负荷，甚至在复杂气象飞行、特情处置过程中干扰飞行员快速判读参数，因此从结构设计到安装匹配都需要严格贴合轻型飞机的座舱人机工程要求。

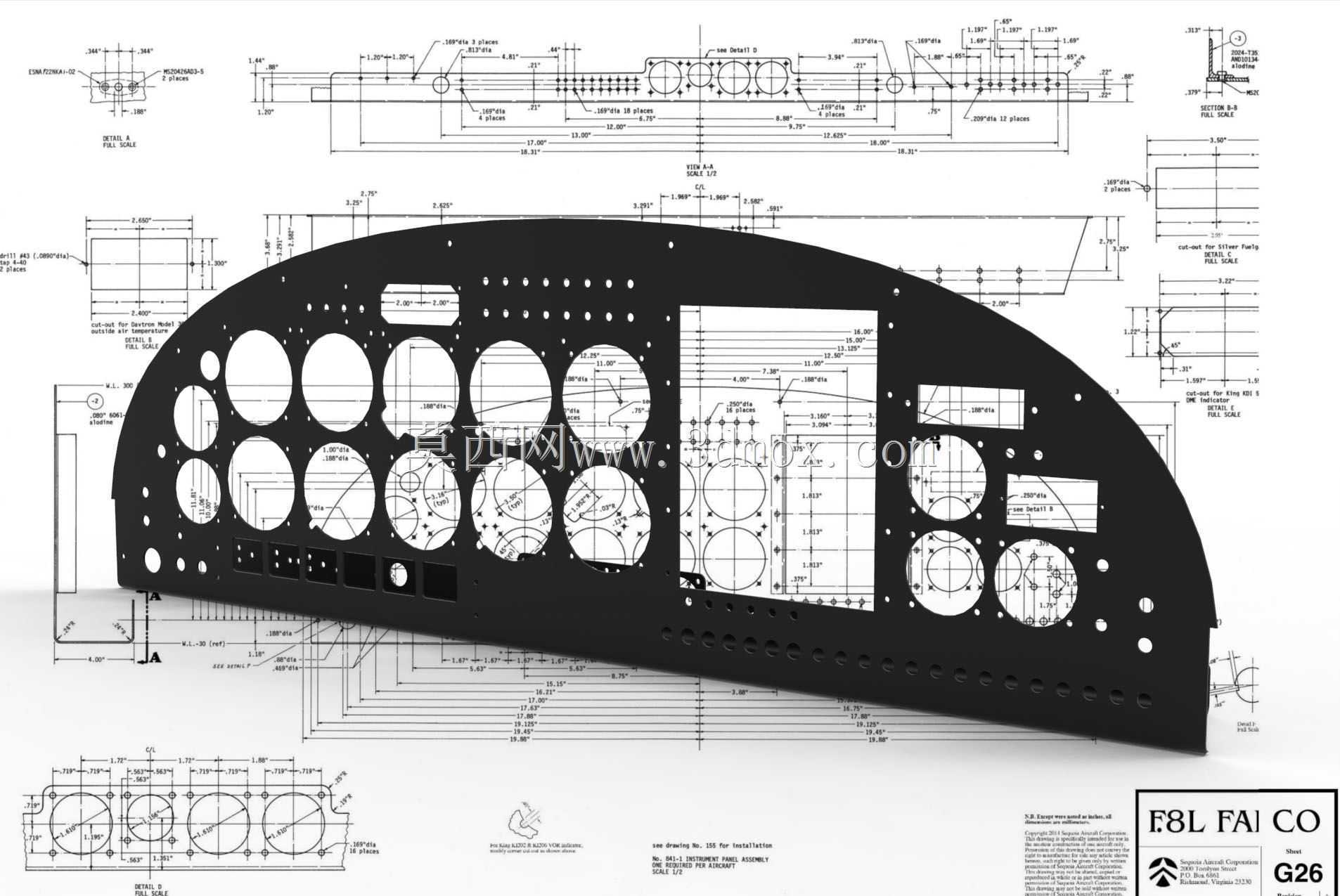

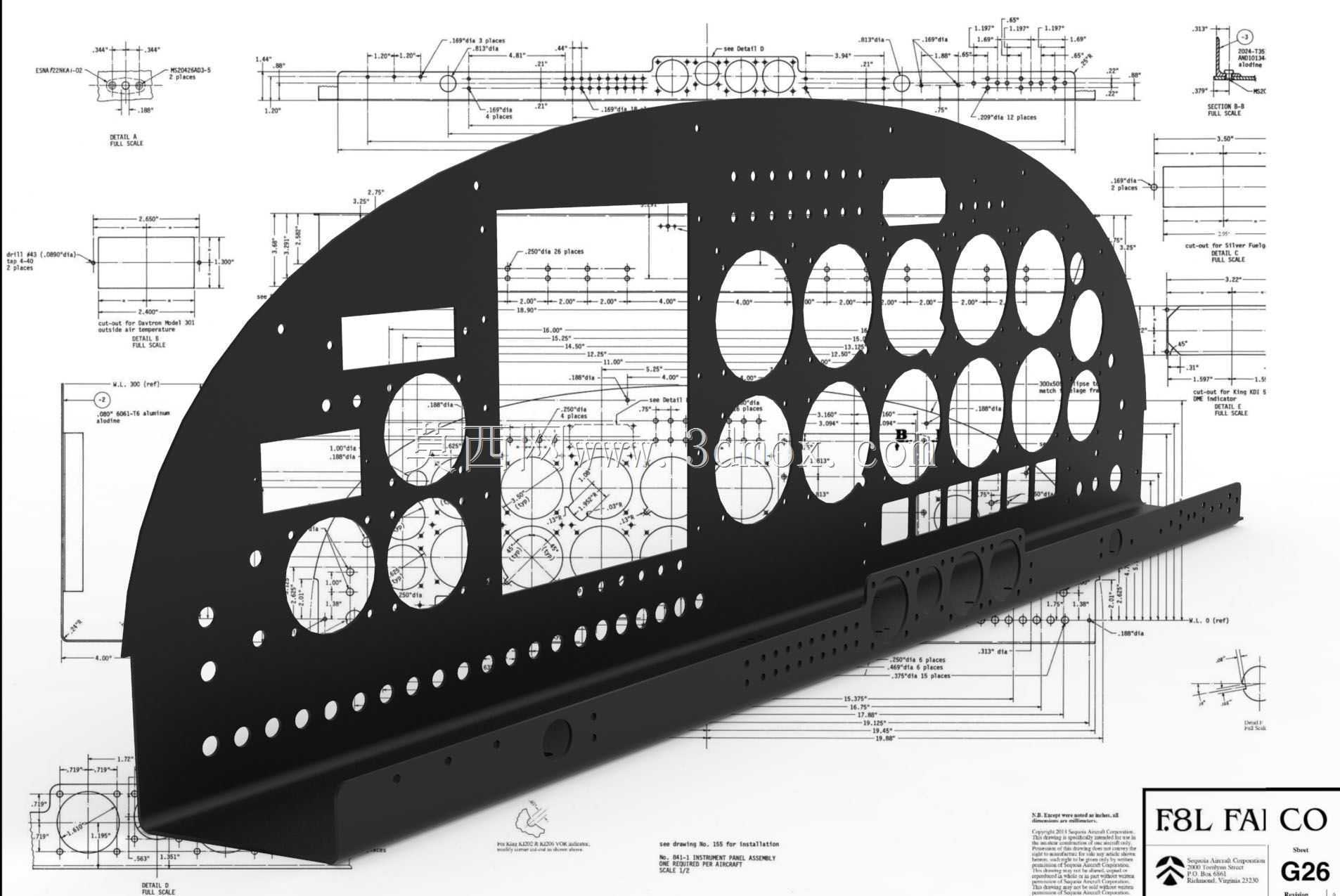

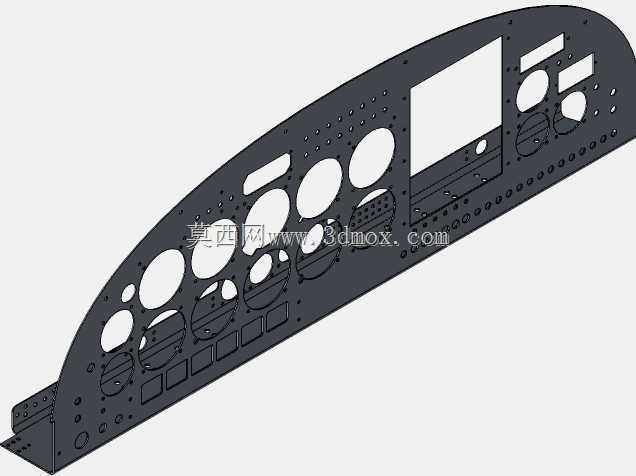

　　从结构功能特性来看，该安装板采用一体化弧形面板构型，整体轮廓完全匹配F8飞机前座舱的前部安装曲面，面板上的多组圆形开孔对应不同规格的传统机械飞行仪表，包括空速表、高度表、升降速度表、姿态仪、航向仪、发动机转速表、油温油压表等核心飞行与动力参数仪表，右侧矩形开孔区域则预留了综合航电显示器、通讯电台控制面板、开关按键组的安装位置，面板边缘的密集小孔分别用于仪表固定、线束穿出、面板与座舱骨架的连接固定，底部的长条开槽则对应座舱下部的操纵钢索、导光条的避让空间，所有开孔的位置精度直接决定了后续仪表安装的同轴度与面板贴合度，避免出现仪表安装歪斜、面板与骨架间隙不均的问题。

　　设计过程中首先需要匹配原机座舱的安装边界，面板整体弧度与座舱前部蒙皮的内轮廓完全贴合，安装边的孔位完全对应座舱骨架上的预装铆接螺母，不需要对原机结构进行二次加工即可完成原位替换安装。面板的厚度选型兼顾结构强度与减重需求，采用航空常用的铝合金板材加工成型，表面做黑色哑光阳极氧化处理，避免飞行过程中阳光直射产生反光干扰飞行员视线，所有开孔的边缘都做了倒角处理，既可以避免安装仪表时割伤仪表线束的绝缘层，也能提升面板的整体外观质感。在开孔布局阶段，严格按照通用航空座舱的仪表布局规范，将飞行姿态类核心仪表布置在飞行员正前方的视觉最佳区域，动力系统监控仪表布置在右侧便于观察的位置，开关与控制类元件布置在面板下部飞行员手部可轻松触及的区域，同时预留了足够的仪表后部安装空间，确保不同深度的仪表安装后不会与后部的线束、管路、座舱结构产生干涉，每个仪表安装位后部都预留了足够的线束弯折空间，便于后期航电设备的维护与更换。

　　从安装尺寸边界来看，该仪表板的整体横向宽度完全适配F8飞机座舱的前部横向安装空间，弧形面板的曲率半径与原机设计保持一致，上下边缘的安装边宽度均匀，所有固定孔的孔距公差控制在±0.1mm范围内，确保安装时面板能够完全贴合骨架，不会出现安装应力导致的面板变形。圆形仪表开孔的尺寸分别对应57mm标准航空仪表、80mm大型姿态仪表的通用安装尺寸，不需要额外制作转接环即可直接安装标准规格的通航仪表，矩形航电开孔的尺寸适配主流的小型综合航电显示器安装规格，面板后部的加强筋布局（图中未完全展示）沿着面板弧度方向布置，在不增加过多重量的前提下提升面板的整体刚性，避免飞行过程中发动机振动传导至面板导致仪表指针晃动、读数不准的问题。

　　在实际装机应用中，这类仪表板除了承载仪表之外，还需要兼顾座舱内部的美观性与维护便利性，面板与座舱两侧蒙皮的接缝处均匀紧密，不会出现缝隙漏光的问题，所有线束从面板后部的专用过孔穿出后通过线束卡扣固定在面板后部的预留安装点上，避免线束晃动摩擦产生异响，同时也便于后期排查线路故障。对于轻型自制类飞机的建造者而言，这款成型的仪表板结构省去了自行测量、开孔、修型的大量工作量，只需要按照开孔位置选配对应仪表即可完成座舱仪表系统的搭建，大幅降低了轻型飞机座舱改装与建造的结构加工难度，同时也能保证仪表布局符合通用航空的人机工效标准，避免自行设计时出现的仪表位置不合理、操作不便等问题。
