卷材输送分切工业设备结构设计

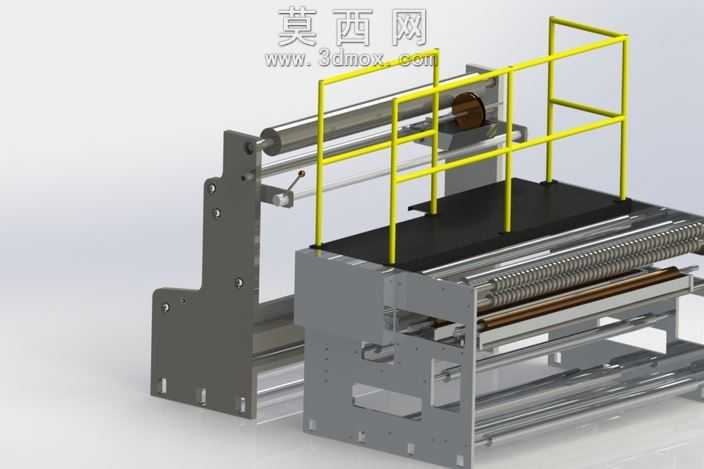

本作品为卷材类物料加工处理设备的三维建模设计，整体采用模块化设计思路搭建，在三维建模过程中严格遵循机械设计的装配逻辑，先完成核心承载机架的基准建模，再依次叠加各功能组件，确保所有部件的装配公差符合实际生产加工要求。设备主体机架采用厚壁钣金焊接结构建模，对安装孔位、定位槽、加强筋结构都做了精细化还原，机架表面做了哑光灰色金属材质渲染，还原了工业钣金件喷塑后的真实质感，边角处的倒角、安装面的平面度特征都做了细节呈现，保证模型的工程参考价值。设备上层设置黄色安全防护栏杆，建模时采用标准圆管型材拼接结构，栏杆的高度、横杆间距都符合工业设备安全防护规范，材质采用亮黄色喷塑金属材质，和灰色机架形成鲜明视觉区分，起到安全警示的视觉效果，栏杆底部和机架台面的连接固定件也做了完整建模，还原真实的安装固定方式。设备核心功能区设置多组平行辊轴组件，包含进料导向辊、张力调节辊、分切底辊等不同功能的辊轴，每根辊轴都做了轴体、轴承位、端盖、传动连接位的细节建模，辊面采用抛光金属材质渲染，还原金属辊面的高光质感，部分辊轴旁设置的手动调节手柄也做了结构还原，可直观呈现设备的手动调节操作逻辑。设备中部的黑色操作台面采用防滑花纹板材质建模，台面边缘做了包边处理，台面下方的传动腔体内，对传动辊组、支撑横梁、安装导轨都做了分层建模，可清晰查看内部的传动排布结构，整体模型经过分层渲染处理，不同功能部件采用差异化材质区分，既保证了视觉上的层次感，也能让查看者快速理清设备的结构组成与功能分区，建模过程中对所有标准件都采用参数化建模方式，可根据实际生产需求调整辊轴长度、机架宽度、防护栏杆高度等参数，具备较强的工程适配性。
