农用谷物转运卸粮拖车结构设计

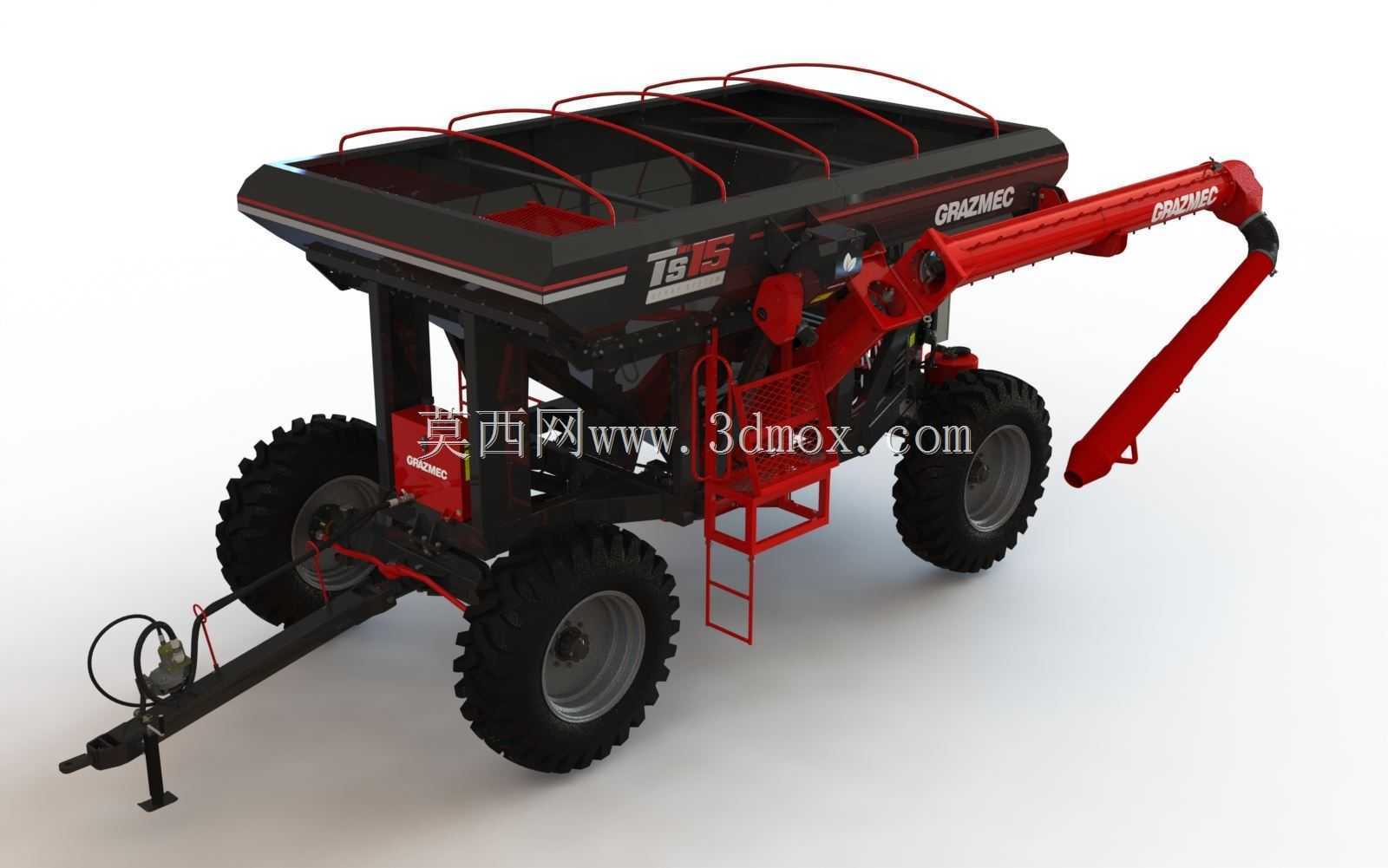

　　这款设备属于大田农业生产里的粮食中转配套机具，主要适配联合收割机作业场景，解决收割机卸粮等待、长距离运粮效率低的痛点，在规模化农场、粮食种植合作社的秋收环节应用广泛，可跟随收割机在地块内同步移动，临时存储收割后的谷物，再通过自带的输送结构将谷物转运至随行运输车辆，减少收割机频繁卸粮的空驶时间，提升整体秋收作业效率。设备整体采用牵引式结构设计，前端设置牵引架与拖拉机挂接，牵引架上集成了气路连接接口与驻车支撑结构，非作业状态下可通过支腿将前端支撑稳定，无需额外依托即可平稳停放。行走部分采用大直径深花纹农业轮胎，双后轮单前轮的布局适配松软农田的通行需求，轮胎接地比压经过匹配设计，避免在潮湿地块作业时出现陷车问题，

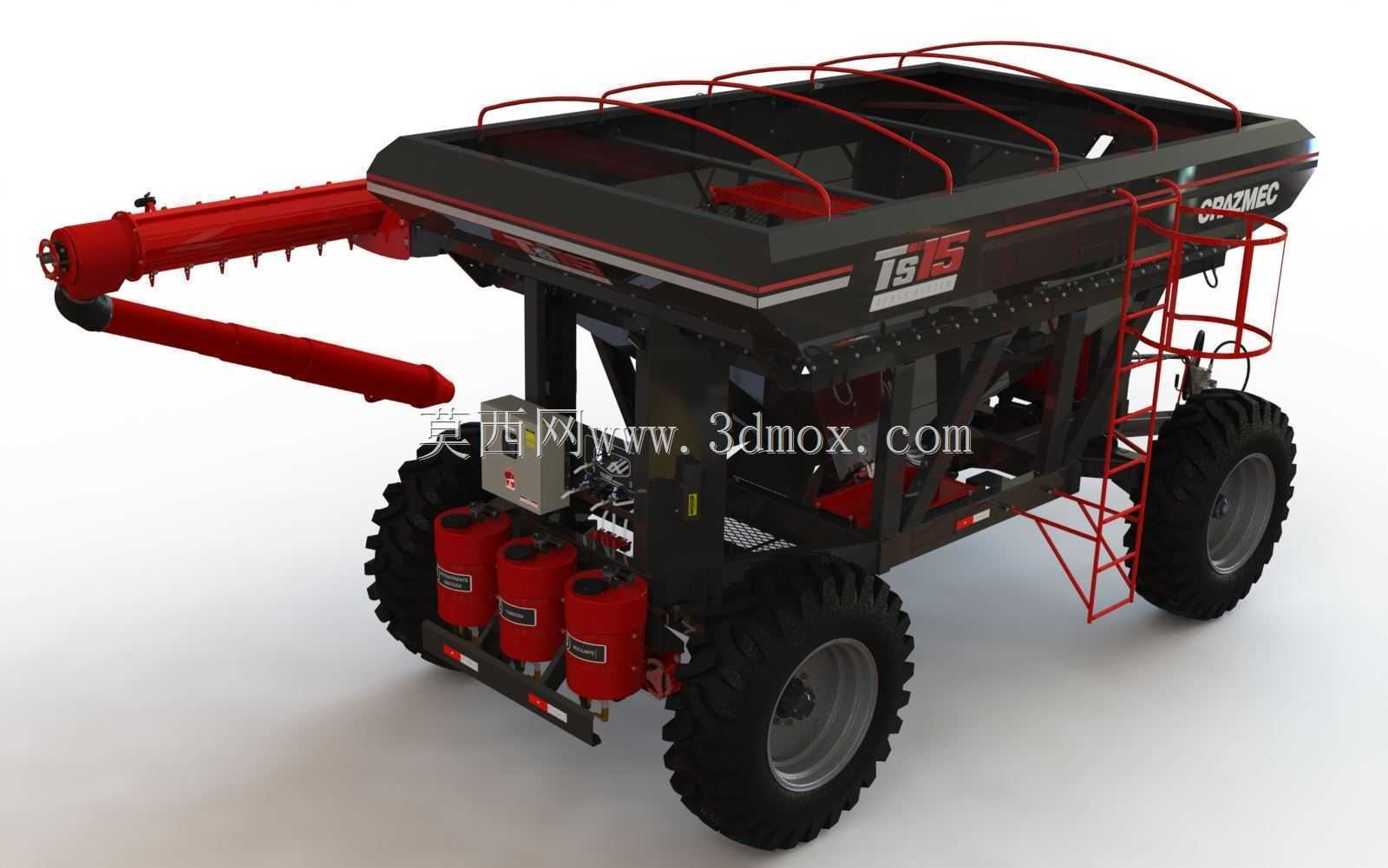

　　轮距参数参考主流大田种植的垄距设置，可顺着垄沟行走减少对作物的碾压。上部粮箱采用上宽下窄的漏斗式结构设计，内壁做光滑过渡处理，避免谷物在箱内出现搭桥、残留的问题，粮箱顶部设置拱形防护栏架，可配套安装篷布，防止作业过程中谷物洒落，同时避免杂物落入粮箱污染粮食。粮箱侧壁标注的型号标识清晰，箱体采用框架式承载结构，外部的加强筋沿箱体受力方向布置，可承受满载谷物时的侧压力，避免长期使用出现箱体变形。设备右侧搭载的长距离螺旋输送臂是核心功能部件，输送臂采用多段铰接结构，非作业状态下可折叠收放在设备侧方，减少整机通行宽度，作业时可展开调整至合适的高度与角度，直接对准运输车辆的货箱完成卸粮，输送臂末端设置出料口导料结构，减少卸粮过程中的谷物抛洒。

　　输送臂的驱动机构布置在粮箱侧部，与粮箱底部的水平输送螺旋衔接，可将粮箱内的谷物均匀输送至臂架末端，输送转速经过匹配，既保证卸粮效率，又避免转速过高导致谷物破损。设备侧面设置了爬梯结构，方便操作人员登上粮箱顶部检查粮情、清理杂物，爬梯的踏步间距按照人体工程学参数设置，攀爬时受力合理，侧部的扶手做防滑处理，保障作业人员操作安全。整机的液压管路沿车架主梁布置，管路固定卡箍间隔均匀，避免作业过程中管路晃动磨损，液压接口采用标准快插结构，可快速与拖拉机的液压输出端连接，完成输送臂的举升、回转动作控制。车架作为核心承载部件，采用矩形钢管焊接成型，各连接位置做加强筋板补强，可承受满载粮重的冲击载荷，适配农田非铺装路面的颠簸工况。

　　设计过程中充分考虑了不同谷物的适配性，粮箱内壁与输送螺旋的间隙经过调整，可兼容小麦、玉米、水稻等不同粒径的谷物作业，不会出现卡滞、破碎率超标的问题。整机的安装边界参考了主流中型拖拉机的挂接参数，牵引点高度、动力输出接口位置均符合农业机具的通用配套标准，无需对拖拉机做额外改装即可完成挂接作业。粮箱的容积参数匹配主流联合收割机的粮箱容量，可承接2-3次收割机卸粮，再集中转运至运输车辆，大幅减少收割机的卸粮等待时间，在地块距离粮食晾晒场、收储点较远的场景下，这种中转卸粮拖车的效率优势尤为明显，可将整个秋收作业的流转效率提升百分之三十以上。设备的配重经过合理匹配，满载状态下牵引点的载荷在拖拉机的牵引承载范围内，不会出现翘头、转向沉重的问题，空载状态下整机重量较轻，可减少道路转场时的动力消耗。
