工业种子处理用GV240i喷雾作业设备结构

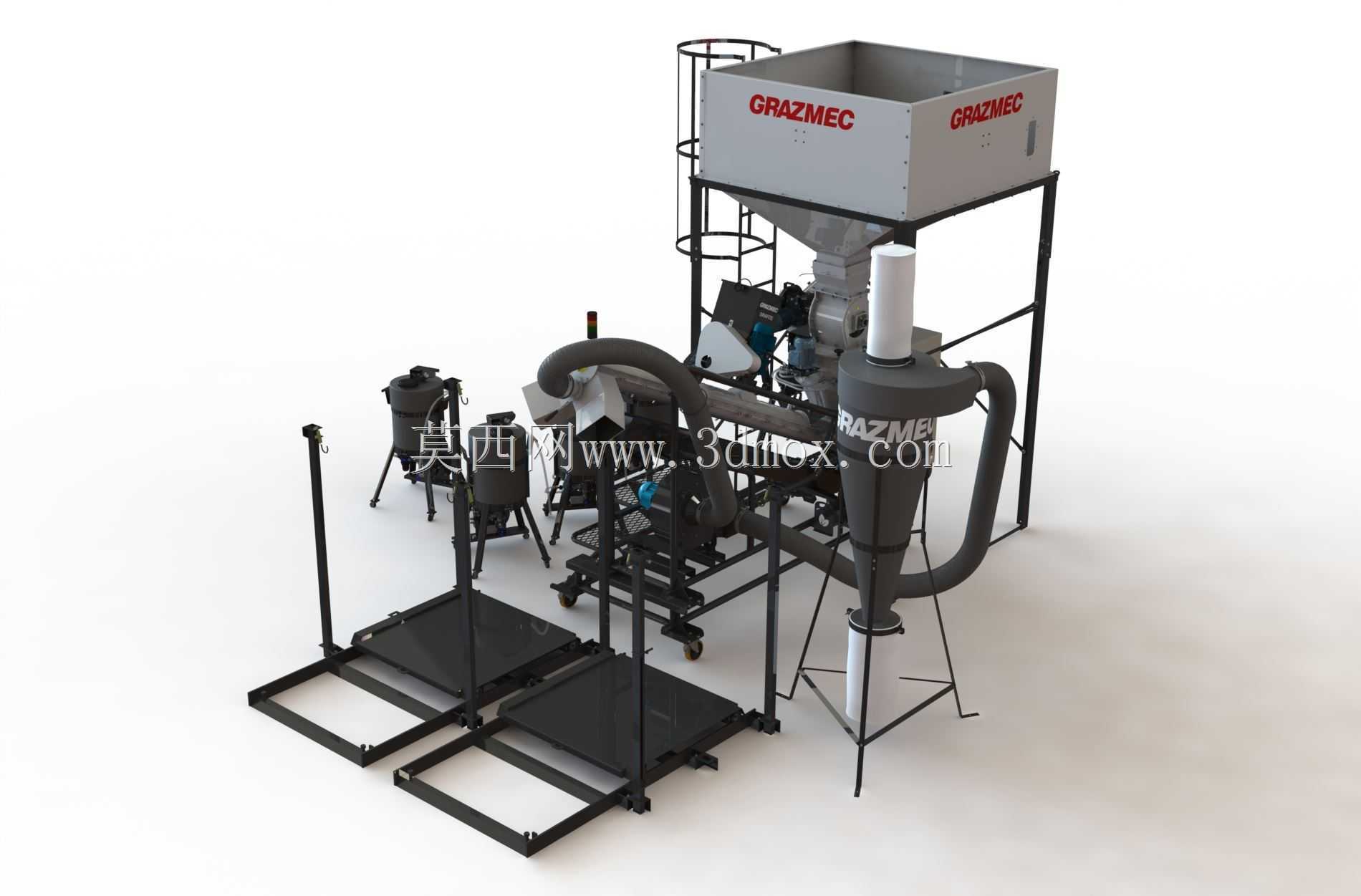

　　这套喷雾作业设备主要面向规模化种子加工生产场景，在种子清选、分级工序之后完成包衣、药剂喷施作业，是商用种子处理生产线里的核心处理单元，适配玉米、小麦、水稻等多种大田作物种子的表面药剂包覆需求，也可经参数调整后用于部分经济作物种子的消毒、营养剂喷施工序，相比传统人工拌种作业，能实现药剂与种子的精准配比，避免药剂浪费的同时保证每粒种子表面的药剂包覆均匀度，减少因拌种不均导致的药害、防病防虫效果差等问题。从整体结构布局来看，设备采用高架储料仓搭配倾斜输送单元的排布逻辑，顶部的储料仓为大容积敞口式设计，方便前端提升设备直接进料，仓体下部设置定量给料机构，可根据不同种子的处理效率要求调整给料速度，保证进入喷雾段的种子流量稳定，

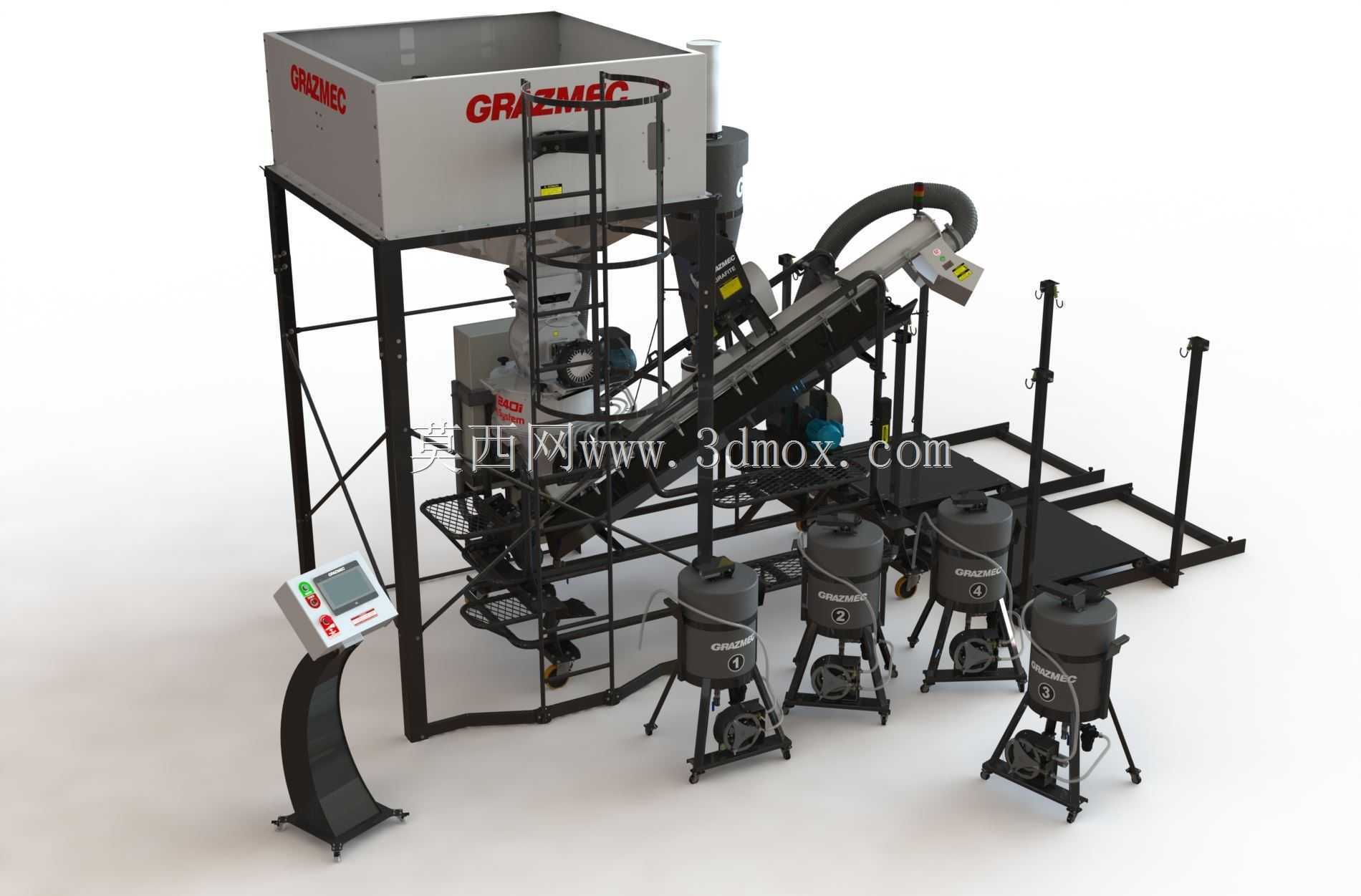

　　避免因物料流量波动导致的喷雾过量或包覆不足问题。倾斜布置的输送段采用密闭式结构，一方面减少输送过程中的种子破损，另一方面可在输送过程中完成喷雾作业，让药剂在种子翻滚输送的过程中充分附着在种子表面，输送段的倾角经过适配设计，既保证种子依靠重力与输送推力平稳向前移动，不会出现物料堆积断流，也控制了设备整体的横向占地尺寸，适配现有种子加工车间的常规厂房布局。设备配套的多组储液罐均匀布置在主机架侧方，每个储液罐可单独存放不同类型的药剂或营养液，通过独立的管路与喷雾单元连接，可根据种子处理的工艺需求切换单路供液或多路混合供液模式，储液罐下部配置搅拌与计量组件，可避免药剂沉淀分层，同时精准控制药液的喷施流量，保证药种比稳定在工艺要求范围内。

　　主机架采用方管焊接的框架式结构，整体刚度充足，可承受满料状态下储料仓与输送单元的动静态载荷，架体上设置的爬梯与防护护栏方便运维人员定期对顶部储料仓、管路阀门进行检修维护，爬梯的踏步间距与护栏高度符合常规设备运维的安全操作要求，避免高空作业的安全隐患。设备前端配套独立的触控操作支架，操作面板高度适配站立操作的人体工程学要求，可实时显示给料速度、药液流量、设备运行状态等参数，方便操作人员根据不同种子的处理工艺快速调整运行参数，操作支架底部设置配重结构，避免操作时出现晃动倾倒问题。从安装边界来看，设备整体为模块化组装结构，各单元之间采用螺栓连接，不需要在车间内做复杂的混凝土基础，仅需平整硬化地面即可完成安装，主机架底部配置可调脚杯，

　　可根据地面平整度调整设备水平度，保证输送单元与给料机构的运行稳定性，设备的外接接口仅包含进料口、出料口、电源接口与药液加注口，对接现有种子生产线的改造成本较低，不需要对原有生产线的布局做大幅调整。在结构设计细节上，所有与种子直接接触的部件均采用光滑耐磨的材质，减少种子在输送、处理过程中的机械破损率，喷雾单元的喷嘴位置经过多轮仿真验证，可在输送通道内形成均匀的雾场，覆盖整个种子流的截面，避免出现喷雾死角，同时喷嘴采用快拆结构，方便运维人员定期清理喷嘴堵塞问题，减少设备停机维护时间。设备的侧方预留了扩展安装位，可根据后续工艺需求加装烘干单元、除尘单元等附属组件，适配不同地区、不同作物种子的处理工艺要求，比如在高湿度地区可配套加装低温烘干段，保证包衣后的种子含水率符合存储要求，在处理粉剂包衣的种子时可配套加装除尘组件，避免作业过程中的粉尘扩散。
