移动式砂浆喷涂作业设备结构设计

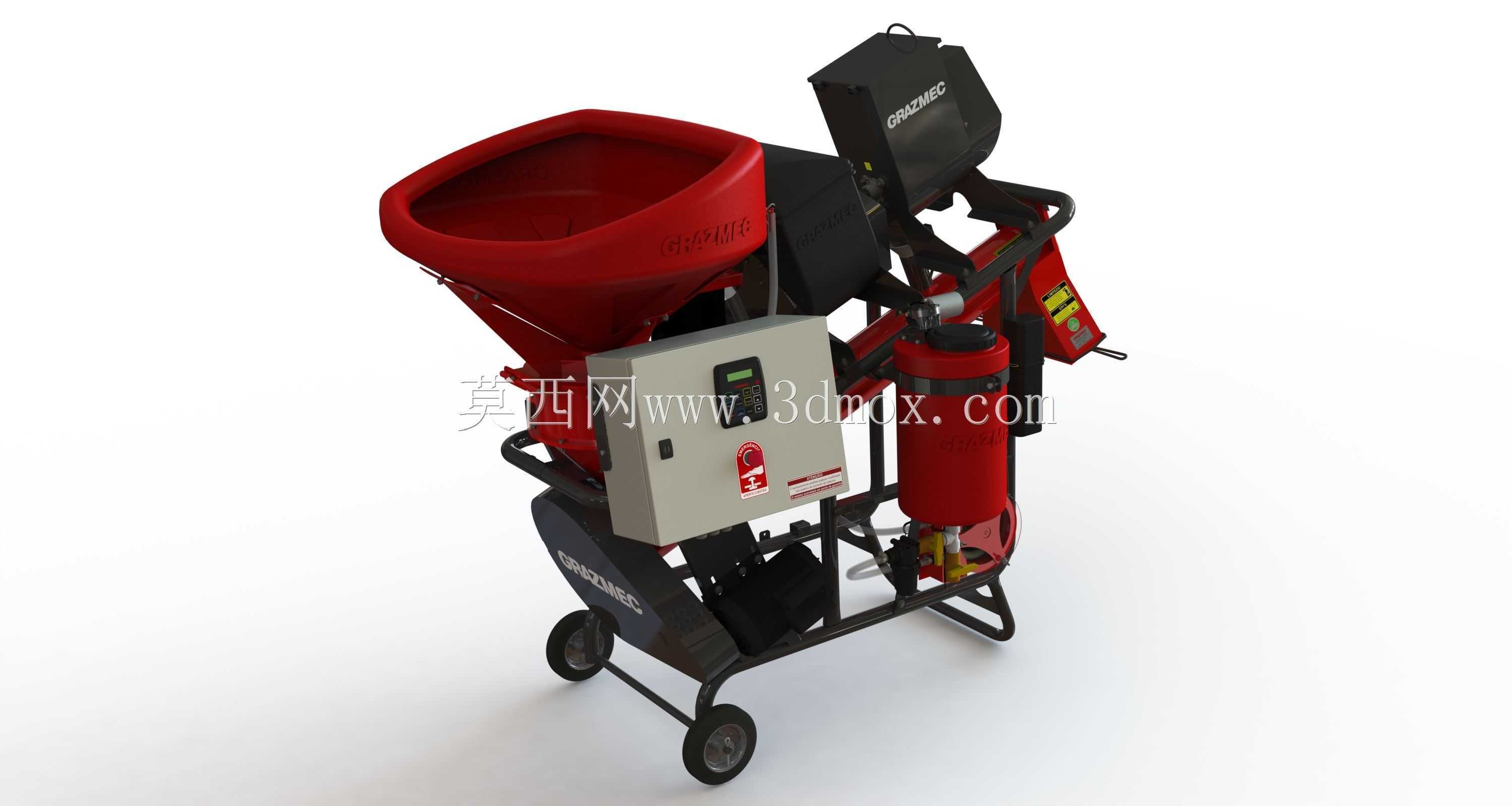

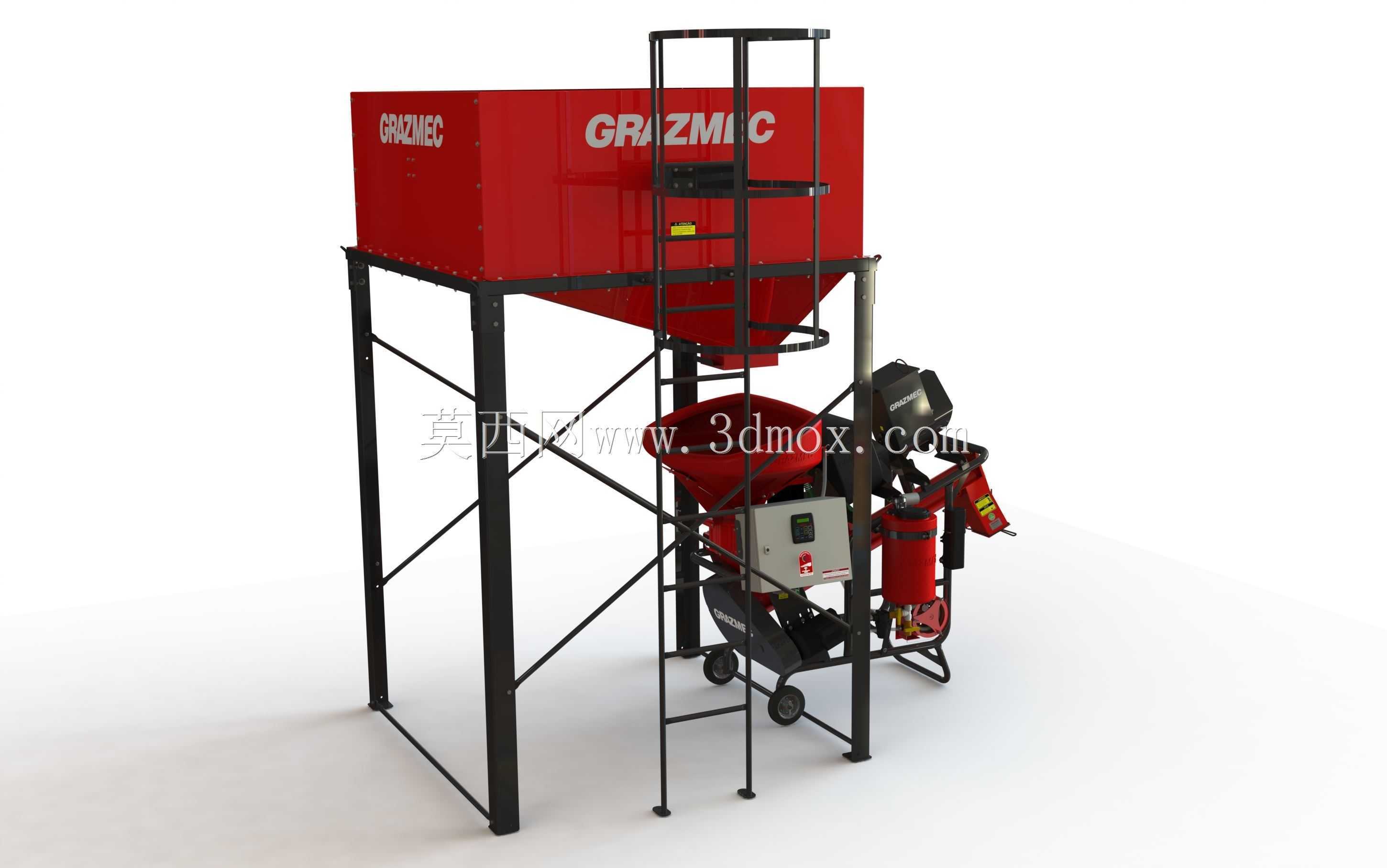

　　这款移动式喷涂作业设备，主要面向建筑装修、农牧设施修缮、小型工程防护施工等场景的物料喷涂作业需求，可适配预拌砂浆、防火涂料、保温浆料、界面剂等多种流质或半流质工程物料的高压输送与均匀喷涂作业，替代传统人工抹涂、滚涂的低效作业模式，在室内墙面抹灰、外墙保温层施工、农牧场仓储建筑防渗喷涂、小型水利设施坡面防护等作业场景中，能够大幅降低人工作业强度，提升涂层均匀度与施工效率。从结构设计逻辑来看，整机采用手推移动式框架布局，底部配置两个定向脚轮与后部支撑结构，兼顾作业移动的灵活性与停放作业时的稳定性，框架采用矩形钢管弯折焊接成型，所有承重连接点位均做了加强筋补强，能够承受料斗满载时的垂直载荷与移动过程中的颠簸冲击，避免长期作业出现框架变形、

　　焊缝开裂的问题。上部的倒锥型料斗采用大倾角溜料设计，斗壁倾斜角度大于物料自然安息角，能够保证湿拌状态的物料依靠自重持续向下方输送机构喂料，无需额外加装拨料装置即可避免物料架桥、堵料的问题，料斗上口做了外翻卷边加强处理，既能够提升料斗口的结构强度，也能避免上料时物料撒漏到设备外部。料斗下方集成的螺旋输送机构，将物料匀速推送至前端的增压泵送单元，泵送单元配合侧置的稳压过滤罐体，能够稳定输出0.3-0.8MPa的作业压力，过滤掉物料中混入的大粒径杂质，避免喷涂管路堵塞，同时削减泵送过程的压力脉动，保证喷涂枪口出料均匀，不会出现时断时续、料流忽大忽小的问题。设备侧上方挂载的电控箱体采用防尘密封设计，面板集成了启停开关、压力调节旋钮、

　　运行状态指示灯，箱体内部预留了过载保护、漏电保护模块的安装位，适配工地复杂供电环境下的安全作业需求，电控箱的安装位置处于操作人员推扶设备时的视线与操作可达范围内，无需弯腰或侧身即可完成参数调整与设备启停操作。设备后部的物料收纳仓可放置备用喷枪、输送管路、易损密封件等作业配件，方便现场转场时随设备一同转运，避免配件遗漏。从安装边界与尺寸适配角度来看，整机宽度控制在0.7米以内，长度不超过1.2米，高度在1.3米左右，能够顺利通过常规住宅的室内门洞、施工电梯轿厢，无需拆解即可完成不同楼层、不同作业面之间的转场，设备的重心经过配重优化，满载状态下推行时不会出现前倾、侧翻的风险，手推扶手的高度设置在成年人腰部位置，推行时无需过度弯腰，

　　符合人体工程学作业要求。在结构细节设计上，所有与物料接触的部件均做了耐磨防腐处理，输送螺旋采用高铬合金材质，料斗内壁、泵送腔体内壁喷涂耐磨涂层，能够耐受含砂物料的长期冲刷磨损，延长易损件的更换周期；管路快换接口采用标准卡扣式设计，现场拆装管路无需专用工具，出现堵管故障时可快速拆解疏通，减少作业停机时间；侧置的过滤罐体下端设置了排污卸压阀，每日作业完成后可快速排空腔体内残留物料，方便设备清洗维护，避免残留物料凝固堵塞腔体。不同于大型固定式喷涂设备需要外接长距离管路、占用较大场地布置的特点，这款小型移动喷涂设备无需复杂的现场安装固定，运抵作业面后接通电源、加注物料即可启动作业，尤其适合作业面分散、单次施工体量不大的零散工程场景，在农房改造、小型养殖场墙体防腐、地下室防渗施工等场景中，相比大型设备具备更高的作业灵活性与更低的转场成本。建模过程中对所有运动部件做了干涉校验，确认螺旋输送转子、泵送柱塞、轮组转动等运动机构在全行程内不会与框架、箱体等固定部件发生剐蹭，所有连接螺栓的安装位置均预留了足够的扳手操作空间，方便后期装配与维护拆解，管线排布沿框架内侧走线，采用管卡固定，避免移动过程中管线晃动磨损、被物料剐蹭破损。
