乘用车子午线轮胎成型机组结构设计

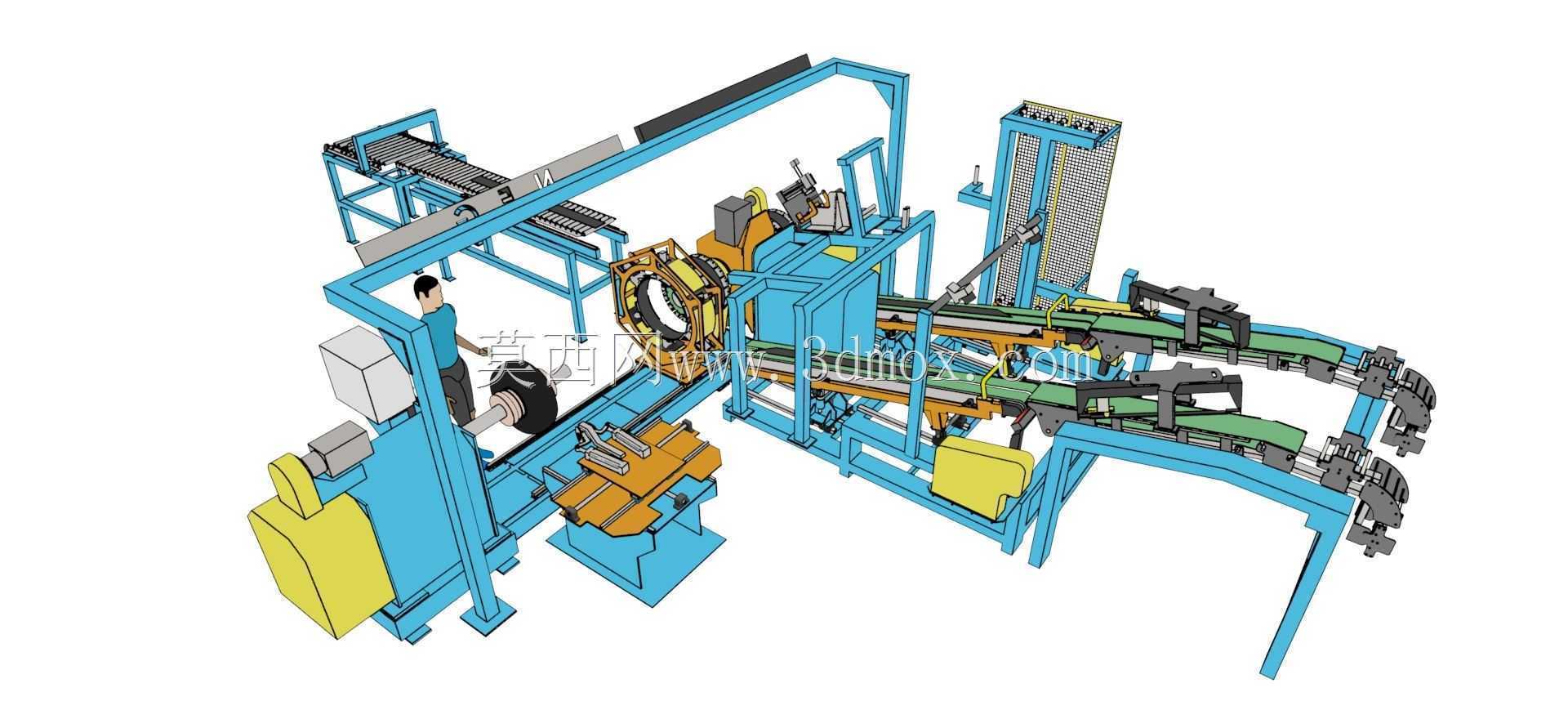

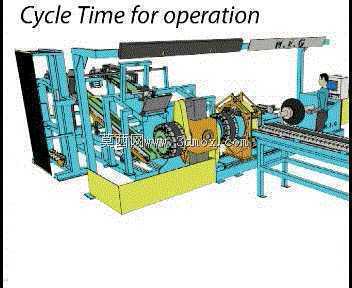

　　这套轮胎成型设备的三维结构，针对半钢子午线轮胎的二段成型工序搭建，适配13-18寸乘用车子午胎的胎胚成型作业，在轮胎制造的硫化前工序段承担核心成型功能，所有部件的排布逻辑完全贴合轮胎车间的实际生产动线，从供料端到胎胚输出端的走向匹配现有轮胎厂房的立柱跨距规划，不会出现与厂房基建干涉的问题。从结构布局来看，设备采用卧式双端排布逻辑，左侧为胎体筒供料与贴合工位，集成了帘布层导开、定长裁断、贴合压合的一体化组件，导开辊组的间距设置匹配常用帘布幅宽范围，压合辊的压力调节结构采用线性滑轨导向，能保证帘布层贴合时无气泡、无褶皱，避免后续硫化环节出现胎体脱层的缺陷。中部核心为成型鼓组件，配套胎圈预置装置与带束层供料架，

　　胎圈预置卡爪的开合行程覆盖对应规格胎圈的直径范围，卡爪的定位精度控制在毫米级，能保证胎圈与胎体筒的同轴度，避免成型后轮胎出现动平衡超差的问题；带束层供料架采用倾斜式排布，导料辊的高度差经过反复校核，能保证带束层输送过程中张力恒定，不会出现带束层拉伸变形或者偏移的问题，贴合到胎体上时的位置偏差控制在工艺允许范围内。右侧为压合与输出工位，配备后压辊组与胎胚移出机构，后压辊的运动轨迹通过多轴联动结构实现，能完全贴合胎胚的外轮廓曲线，完成胎面与带束层、胎体的滚压贴合，滚压过程中的压力分阶段可调，对应胎胚不同部位的压合工艺要求，避免出现局部压合不实或者过度挤压导致的胶料流动异常。设备的底部支撑采用框架式焊接结构，

　　所有支脚配备可调水平的地脚组件，安装时可根据车间地面的平整度调整高度，保证设备整体的水平度误差在允许范围内，避免高速运转时出现振动异常的问题；操作工位设置在设备右侧的安全区域，配套安全防护栏与光栅检测装置，操作人员在工位上即可完成所有参数调整与上料辅助操作，无需进入设备运动区间，符合轮胎生产车间的安全规范。设计过程中重点考量了不同规格轮胎的换型便捷性，所有可更换的工装部件都采用快拆式连接结构，换型时无需拆卸大量紧固件，仅需更换对应规格的成型鼓模块、调整导开辊组的间距与压辊的行程参数即可完成换型，能适配多规格混线生产的需求，减少换型停机时间。设备的管线排布全部采用拖链内置式设计，气管、线缆全部收纳在钢制拖链内部，

　　运动过程中不会出现管线拉扯、磨损的问题，同时方便后期维护时的管线排查与更换；供料端的料架高度匹配车间常用的物料转运车高度，上料时可直接将料卷从转运车推到料架上，无需额外吊装，降低操作人员的劳动强度。从安装边界来看，设备整体的长宽高尺寸适配常规轮胎厂房的层高与柱距，设备两侧预留的维护通道宽度满足设备检修时的部件拆卸需求，顶部预留的起重空间能满足成型鼓等重型部件的吊装更换要求，无需对厂房现有基建进行大规模改造即可完成安装落地。在实际生产场景中，这套设备可对接前端的帘布裁断线与后端的胎胚存放线、硫化机进料线，实现胎胚成型工序的连续化作业，成型后的胎胚尺寸一致性好，能大幅降低后续硫化环节的废品率，同时设备的运转节拍匹配乘用胎生产线的常规产能要求，不会出现工序节拍瓶颈。
