铣床用工具夹持连接器适配器结构设计

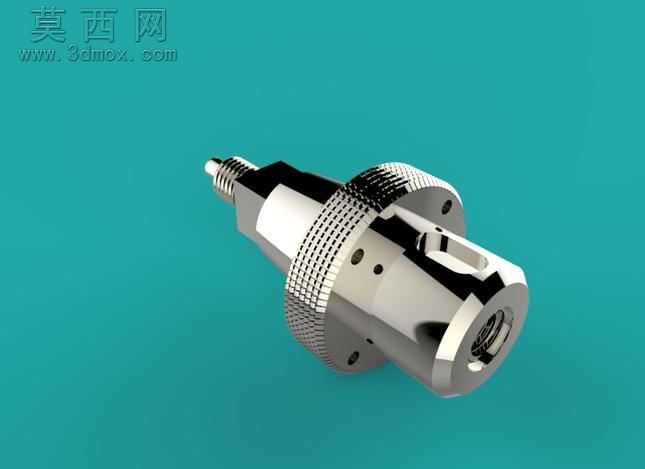

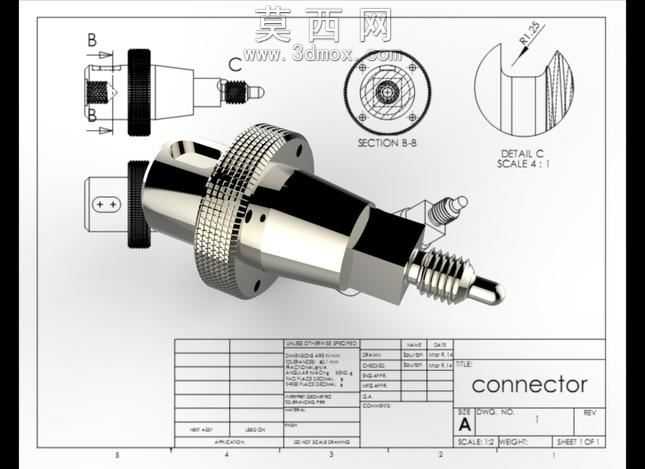

本作品为铣床配套使用的工具连接器适配器三维设计，整体采用同轴回转体结合局部切削平面的复合结构设计，建模阶段严格遵循机械加工装配公差要求，先通过草图绘制完成主体轴向截面轮廓的尺寸约束，对滚花握持段、六角锁紧段、螺纹连接段、插接定位段分别进行特征拉伸与回转生成，其中滚花纹理采用圆周阵列特征实现，还原了金属件表面防滑滚花的真实肌理，六角锁紧段通过平面切削特征生成标准扳手夹持位，端部螺纹段按照通用连接螺纹参数绘制完整牙型，保证与标准紧固件的适配性。渲染阶段采用金属镀铬材质赋予主体外壳，调整材质反射率与粗糙度参数，还原不锈钢机加工件的高光金属质感，局部密封胶圈位置采用哑光黑色橡胶材质，通过材质对比区分不同功能部件，同时添加工程图视角的剖面视图与局部放大细节，清晰展示内部通孔、定位台阶、密封槽的内部结构，细节处的圆角过渡、倒角特征均按照机械加工工艺要求设置，避免应力集中的同时符合实际加工的工艺合理性。设计思路围绕铣床工具拓展夹持的核心需求，将连接器分为输入端插接定位、中间握持锁紧、输出端工具连接三个功能区段，输入端的定位凸台与铣床主轴接口尺寸匹配，保证安装同轴度，中间滚花段方便操作人员手动旋紧预固定，六角段可供扳手施加锁紧扭矩，输出端的细牙螺纹可适配不同规格的铣削夹具、夹头类工具，实现单台铣床的工具夹持范围拓展，整体结构紧凑，各段直径过渡平缓，既保证了整体结构刚性，又控制了整体重量，内部贯通的通孔可供冷却介质输送，适配湿式铣削加工的使用场景，所有配合面的尺寸公差均按照IT7级精度设置，保证装配后的连接稳定性与同轴度要求，避免高速铣削过程中出现抖动、偏心的问题。
