异形多段组合式拉伸弹簧结构设计

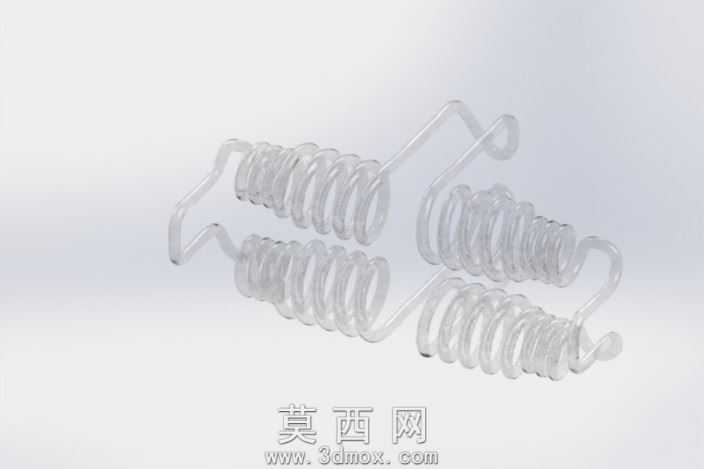

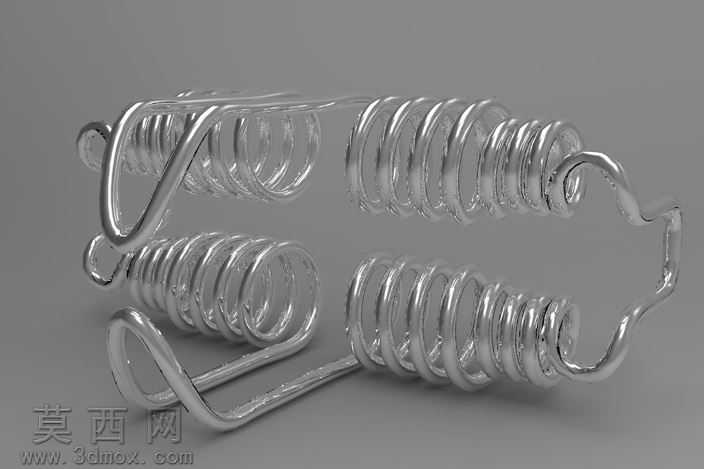

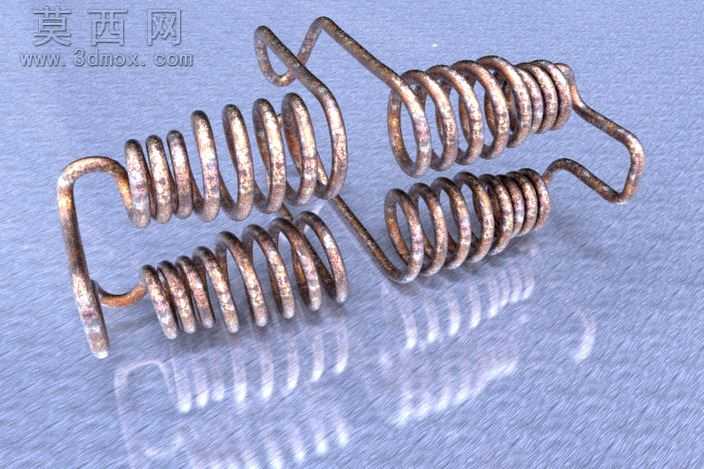

本作品为异形多段组合式拉伸弹簧的三维建模设计成果，建模过程依托参数化三维设计软件完成，整体采用全参数驱动的建模逻辑，便于后续根据实际工况需求调整弹簧丝径、圈数、节距、挂钩角度等核心参数。建模初期先梳理弹簧的结构逻辑：该弹簧并非单一连续螺旋结构，而是由四组独立螺旋簧体通过弯折的连接段整合为一体，两端分别设置适配安装需求的异形挂钩结构，整体同时具备多向弹性复位的力学特性。建模时首先绘制弹簧丝的扫描路径，路径绘制阶段严格把控每一段螺旋线的起止角度、螺距变化，以及螺旋段之间过渡连接段的弯折曲率，避免路径出现锐角或曲率突变，防止后续扫描特征出现壁厚不均、曲面褶皱的问题；随后以圆形截面作为扫描轮廓沿路径完成实体扫描，生成弹簧的基础实体结构。材质渲染阶段选用高光泽镀铬金属材质，调整材质的反射率、粗糙度参数，模拟金属弹簧经过表面抛光、电镀处理后的真实质感，同时搭配中性灰色背景布光，采用三点布光法突出弹簧的曲面轮廓与金属光泽，清晰展现每一段簧圈的结构细节与连接段的过渡形态。结构设计层面，该弹簧通过多组螺旋簧体的组合布局，可在有限安装空间内提供多方向的弹性力，两端的异形挂钩可直接适配对应安装位的卡接需求，无需额外加装连接附件，有效简化装配流程；过渡连接段的弯折角度经过反复校核，确保受力时应力分布均匀，避免应力集中导致的簧体断裂问题，整体结构兼顾了功能性与安装便捷性，可应用于需要多向复位的雕刻机进给机构、小型工装夹具等场景。建模过程中对每一处圆角过渡都做了精细化处理，尤其是挂钩与簧体的衔接位置、螺旋段与连接段的过渡位置，均设置了与丝径匹配的圆角，还原真实五金弹簧的加工工艺特征，避免锐边带来的安全隐患与应力集中问题。
