串珠式防滑支撑脚钉结构设计

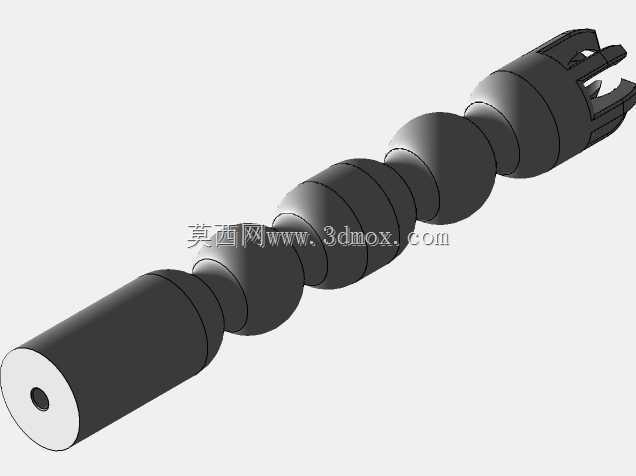

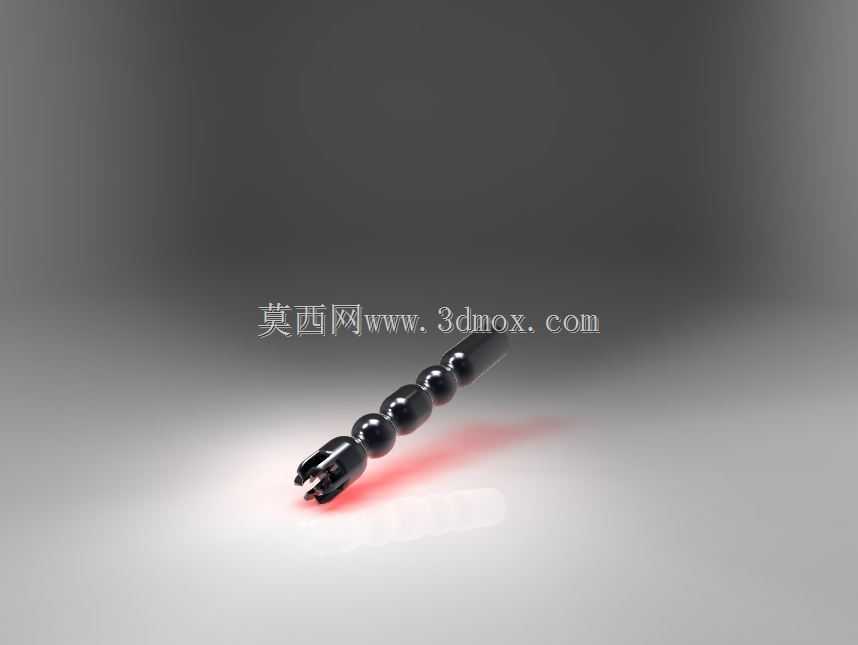

　　这类串珠式结构的脚钉，常应用在需要精准定位、防滑支撑的工装夹具、小型检测设备以及户外便携器材的支撑端，区别于常规平底支撑钉，其串珠段的设计能够适配不同深度的安装孔位，同时在支撑接触端做了开槽分叉结构，接触支撑面时能通过微小的弹性形变增大接触摩擦力，避免支撑过程中出现滑移错位的问题。从实际使用场景来看，在工装夹具的定位工位上，这类脚钉可以作为工件的侧向支撑点，串珠段的环形凸起能够卡入安装板的预制孔内，不需要额外做锁紧螺母的防松结构，安装时直接压入对应孔径的安装孔即可，环形凸起的过盈配合量控制在0.02-0.05mm区间，既能保证安装后的连接强度，也能在需要更换时直接拔出，不会损伤安装板的孔壁结构。接触端的分叉开槽设计，

　　在接触硬度较低的工件表面时，开槽的两个瓣片会产生微小的张开形变，增大与工件表面的接触面积，避免硬接触造成工件表面压痕，同时瓣片边缘的微小倒角能够去除加工毛刺，不会在接触工件时刮伤工件表面。从设计思路上看，这款脚钉没有采用常规的六角头或者螺纹安装结构，而是用串珠式的柱身替代螺纹段，一方面减少了安装时的旋转操作，压装即可完成固定，适合在密集排布的支撑工位上使用，不需要预留扳手的操作空间；另一方面串珠的环形凸起可以根据安装板的厚度选择压入的深度，适配1-5mm厚度范围的安装板材，不需要针对不同板厚单独制作不同长度的脚钉型号，大幅减少了配件的种类储备。在外形尺寸的边界控制上，这类脚钉的整体柱身直径控制在6mm以内，

　　单颗串珠凸起的直径比柱身大0.8mm，接触端的分叉槽深度为3mm，槽宽0.5mm，整体长度根据使用场景可以做系列化延伸，但支撑端的头部直径保持一致，保证接触面积的统一性。安装时需要注意安装孔的孔径公差控制在H7区间，孔口做0.2mm的倒角引导，压装时使用尼龙锤敲击尾端，避免直接敲击串珠段造成凸起变形，影响安装后的固定强度。在实际的设备调试过程中，这类脚钉的支撑高度可以通过压入深度做微调，当需要调整支撑高度时，只需要将脚钉拔出适当长度，串珠的凸起会卡在安装孔的端面，实现高度的档位调节，每一档的调节间距等于单颗串珠的轴向长度，也就是2mm，能够满足大部分工装调试的高度差补偿需求。对比传统的螺纹调节支撑钉，这款脚钉不需要配套锁紧螺母，

　　调节完成后不会因为设备运行的振动出现螺纹松动移位的问题，串珠凸起与孔壁的过盈配合能够提供足够的抱紧力，在持续振动的工况下也能保持支撑高度的稳定。接触端的头部做了圆弧过渡处理，没有尖锐的棱角，在作为工件定位支撑时，能够自动适配工件表面的微小角度偏差，避免因为支撑面不垂直造成的点接触应力集中，延长脚钉本身的使用寿命，同时也保证工件支撑的稳定性。在材料选择上，这类脚钉通常采用轴承钢淬火处理，表面硬度达到HRC55-60，串珠段的表面粗糙度控制在Ra1.6以下，压入安装孔时不会因为表面粗糙造成卡滞，接触端的表面粗糙度控制在Ra0.8以下，减少与工件接触时的摩擦磨损，长期使用后也不会出现接触端塌陷变形的问题。在自动化生产线的工装治具上，这类脚钉还可以作为工件的预定位销使用，串珠段的导向作用能够引导工件快速滑入定位位置，分叉的头部在接触工件定位孔边缘时能够自动找正，不会因为孔位的微小偏差造成卡料，提升生产线的运行稳定性。
